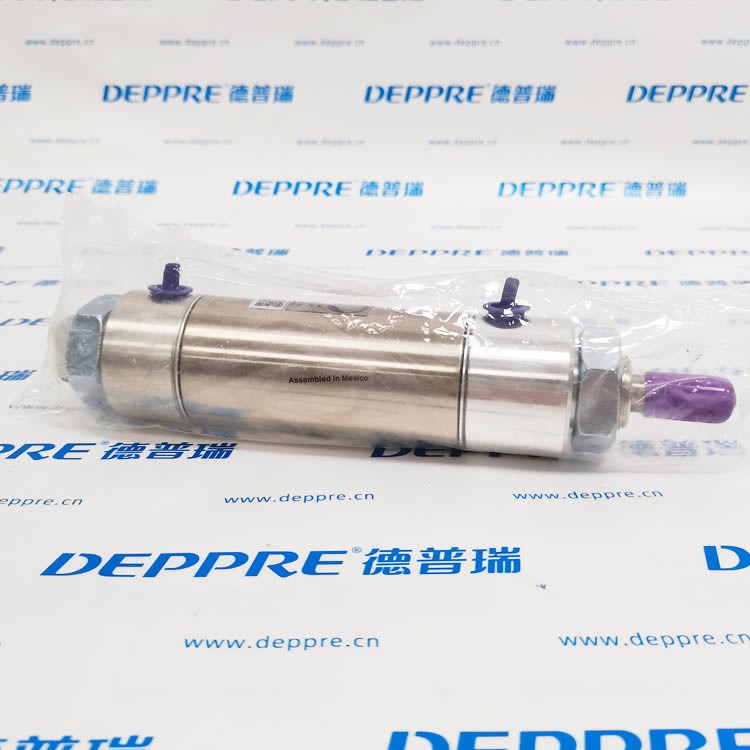

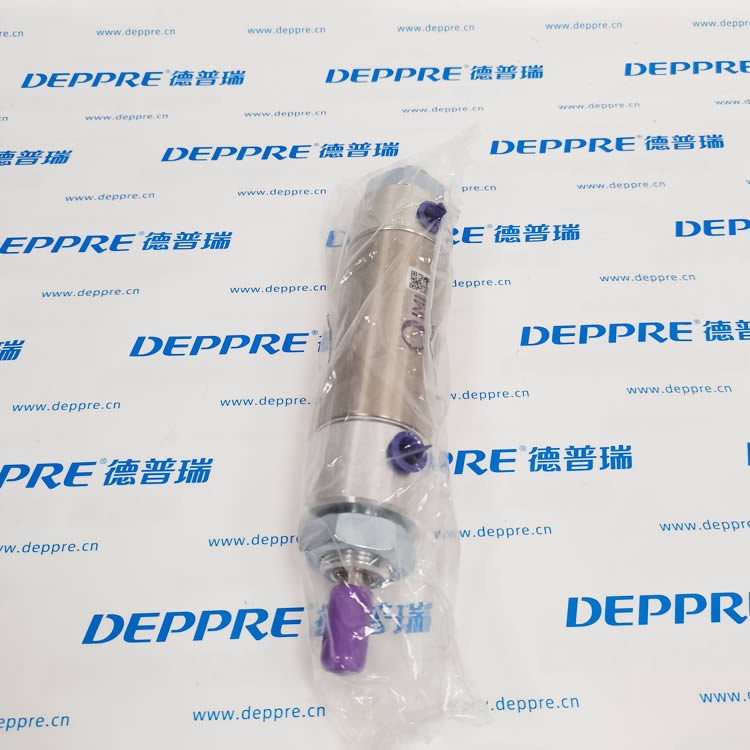

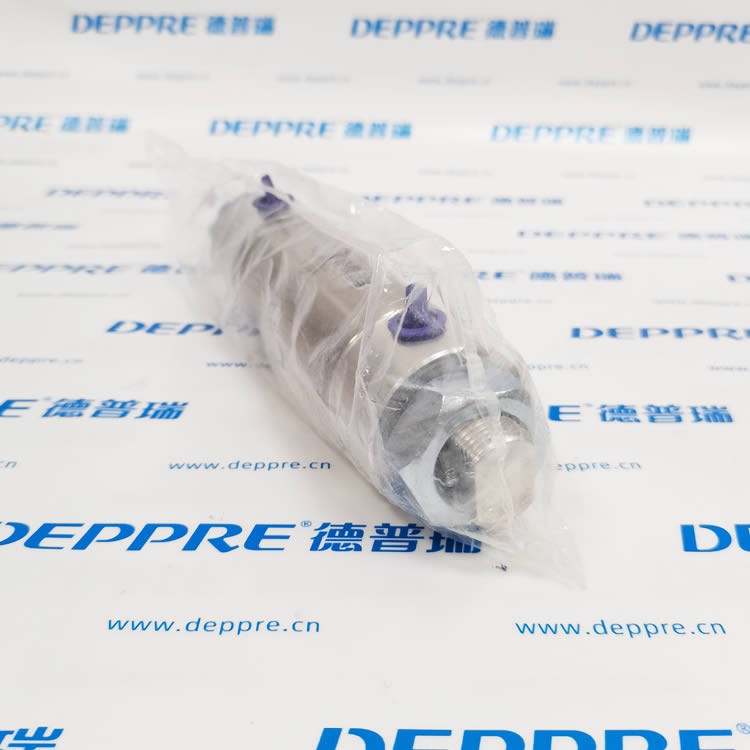

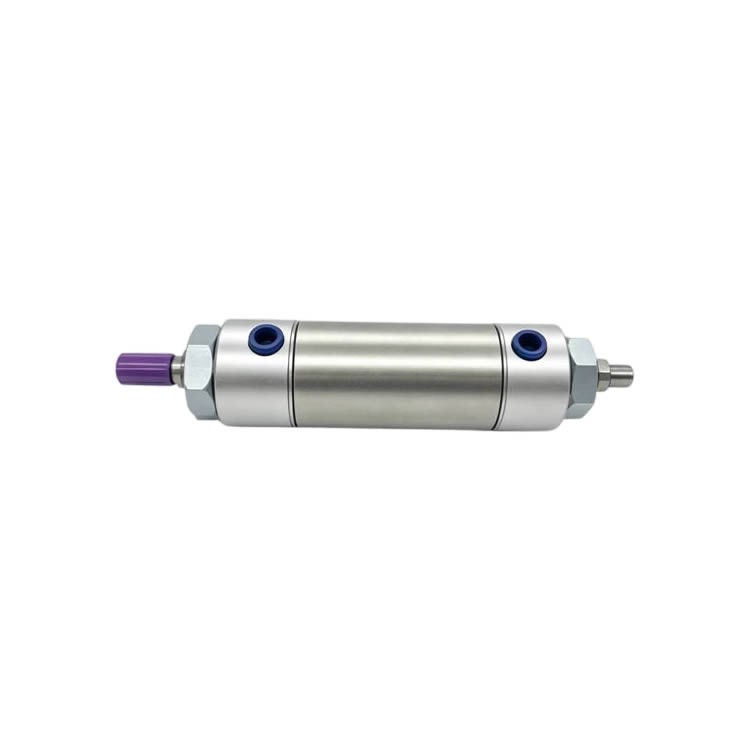

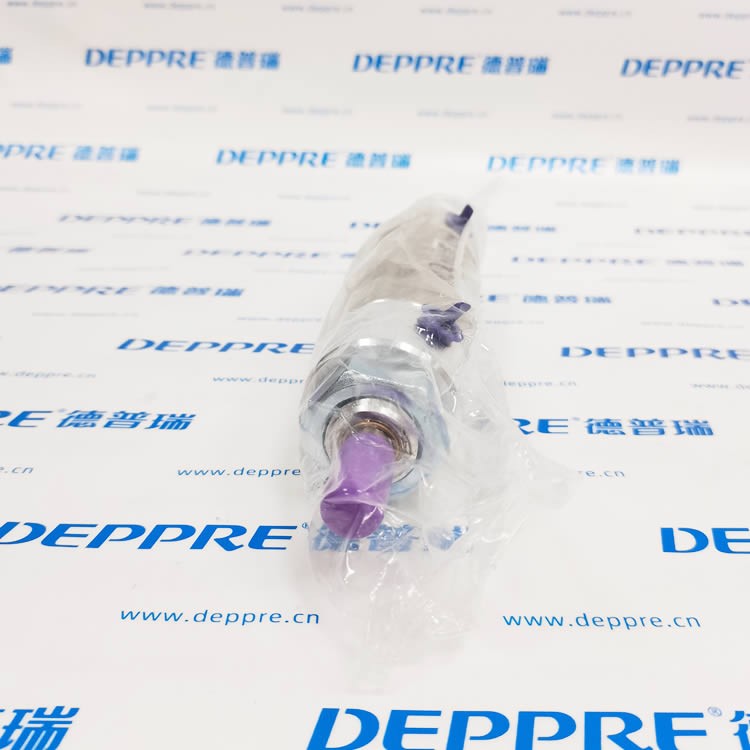

Bimba 242-DPK 无杆气缸
一、基础信息
二、型号拆解
242：242 系列磁耦合无杆缸
D：内置导轨滑块，集成导向
P：两端可调气缓冲
K：标准密封套件，适配通用压缩空气
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 缸径 | 40mm |
| 行程 | 24 英寸（约 609.6mm） |
| 动作形式 | 双作用，磁耦合传动 |
| 最大工作压力 | 7 bar（100PSI） |
| 介质 | 过滤压缩空气，可无油润滑 |
| 工作温度 | -10℃ ~ +70℃ |
| 缸体材质 | 阳极氧化铝合金 |
| 导向结构 | 集成重载线性导轨滑块 |
| 缓冲 | 两端可调气缓冲 |
四、产品特点
磁耦合无杆结构：外部滑块依靠磁力跟随内部活塞运动，相比普通气缸，无需活塞杆，大幅节省轴向安装空间。
集成导轨 (D)：自带导向滑块，抗扭转，可直接承载负载，不用额外配置外部导向机构。
两端可调缓冲 (P)：行程末端缓冲可调，降低冲击，减少振动噪音，保护设备。
铝合金缸体，耐磨耐腐蚀，适合连续往复直线运动。
内置磁环，可加装磁性开关，用于位置检测与信号反馈。
五、典型应用场景
自动化产线物料平移、移栽机构
包装设备、分拣机直线输送
机床上下料、工装推拉
狭小安装空间内的长行程直线驱动
