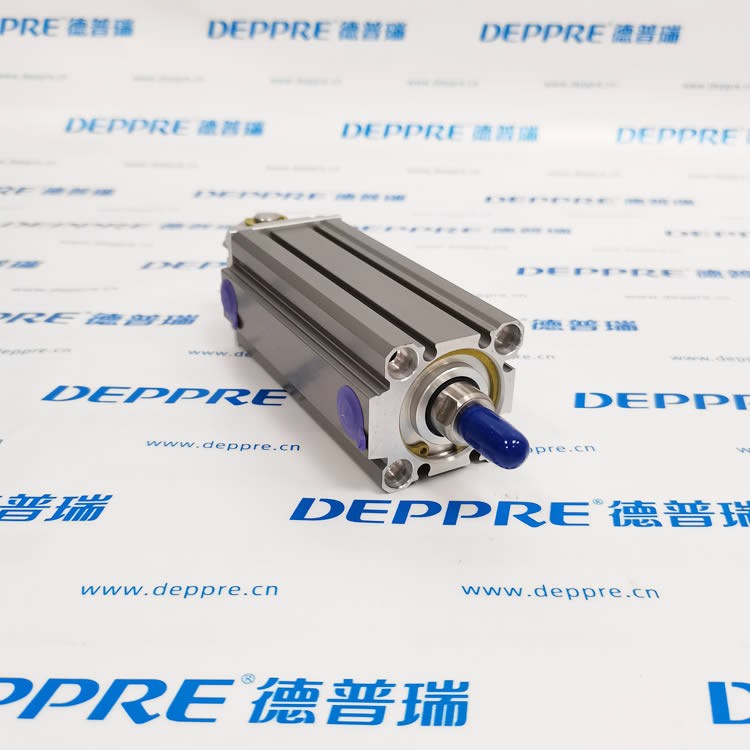

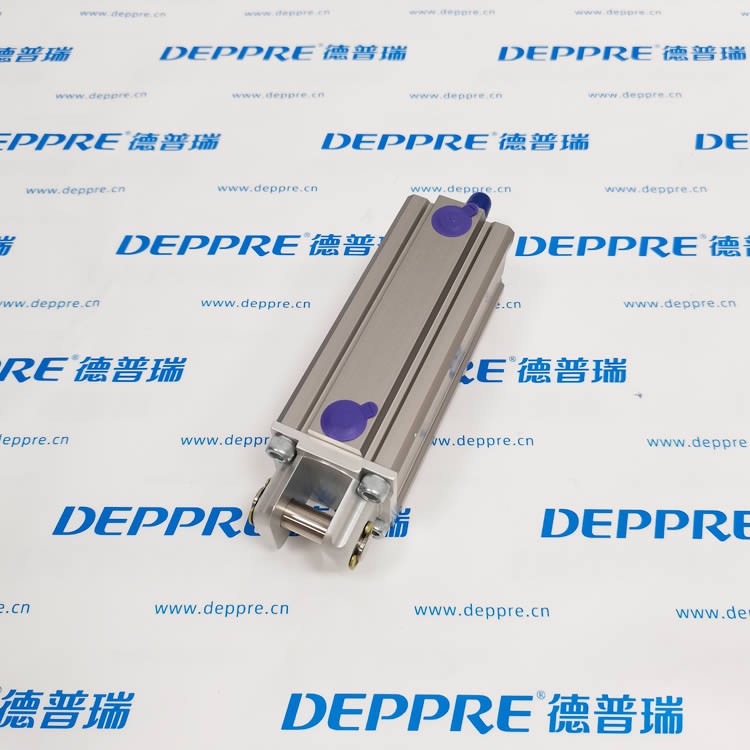

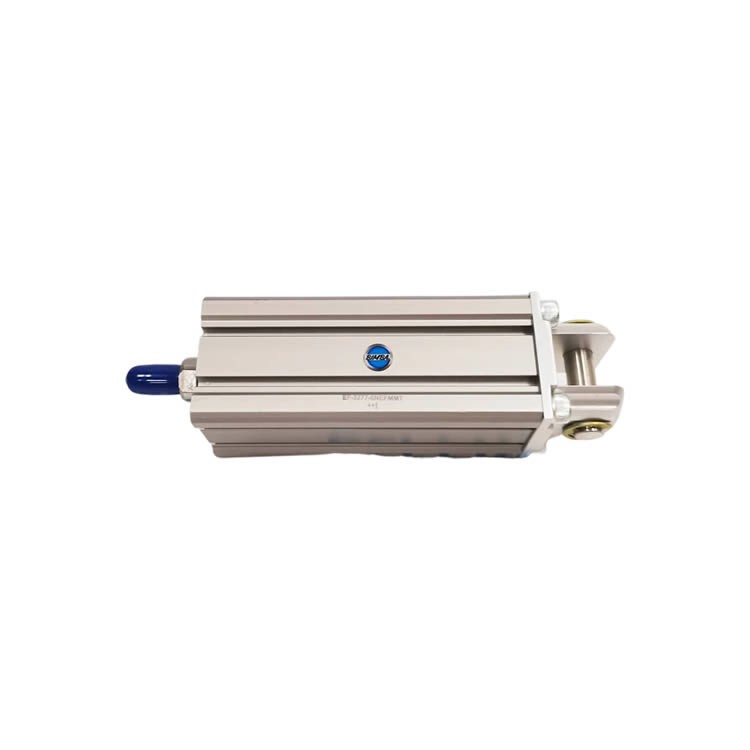

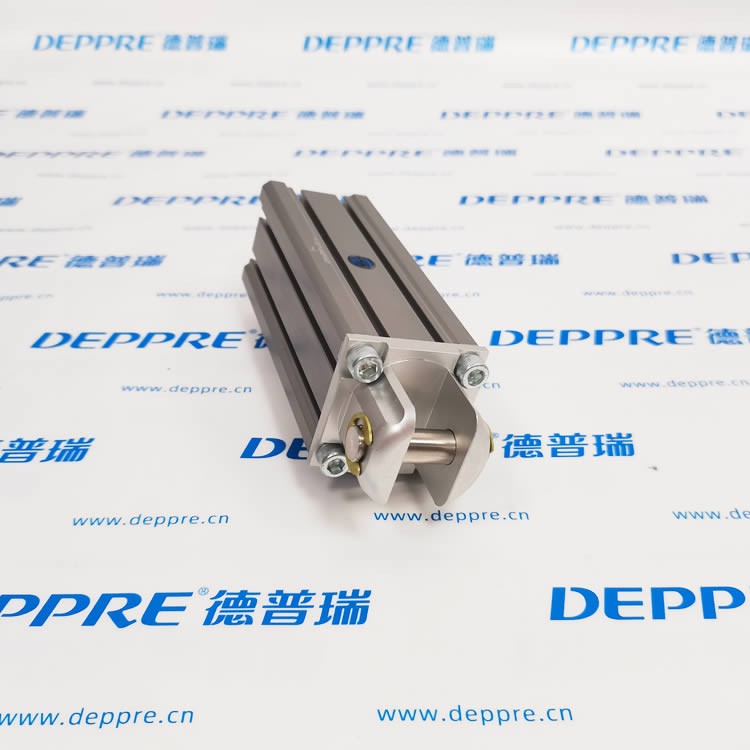

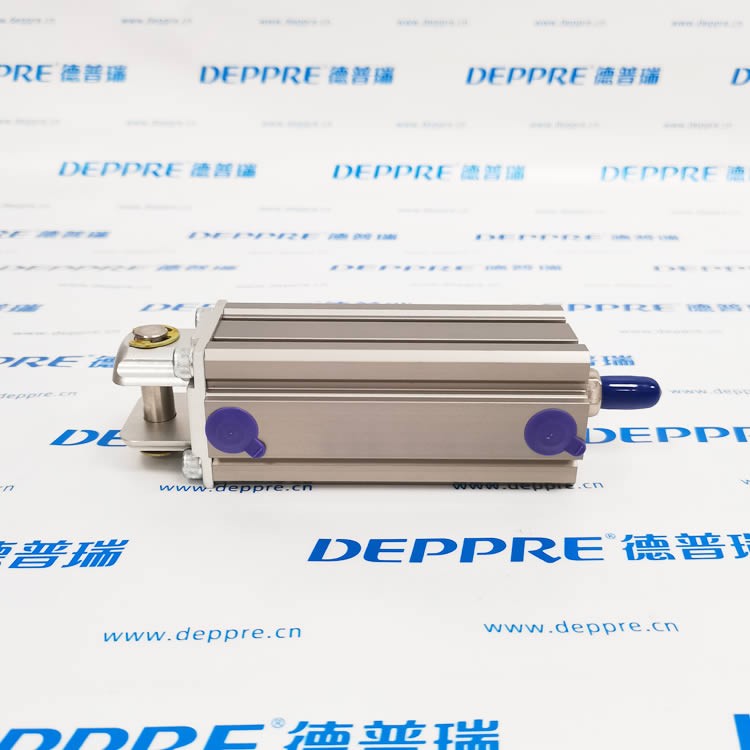

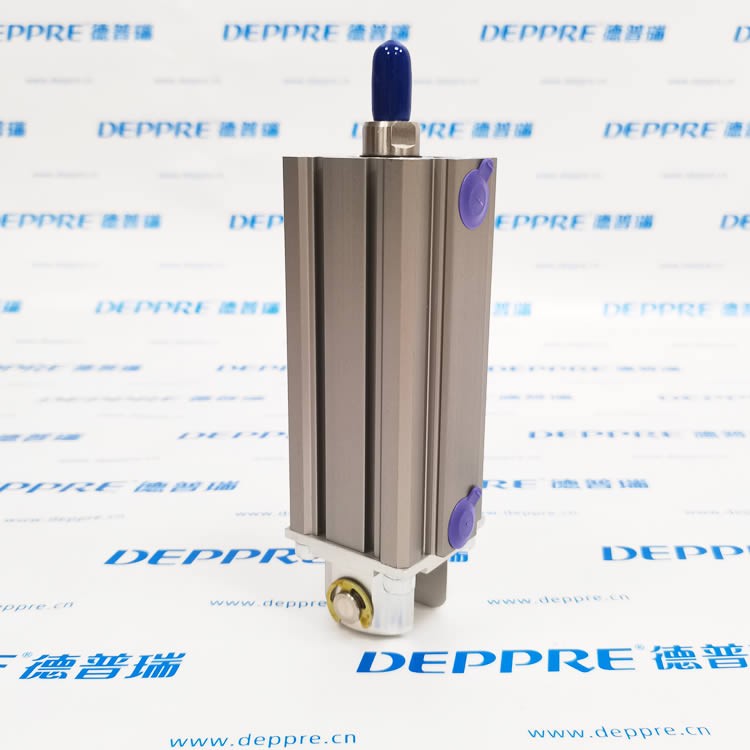

Bimba EF-3277-6NEFMMT 扁平薄型气缸
一、基础信息
二、型号拆解
EF：EF 系列扁平薄气缸
32：缸径 32 mm
77：行程 77 mm
6N：活塞杆前端外螺纹
EF：两端可调缓冲
MM：内置磁环，适配磁性开关
T：杆端特殊定制选项
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 缸径 | 32 mm |
| 行程 | 77 mm |
| 动作形式 | 双作用 |
| 最大工作压力 | 10 bar（140PSI） |
| 工作温度范围 | -10℃ ~ +70℃ |
| 本体材质 | 挤压铝合金缸体，阳极氧化 |
| 活塞杆 | 不锈钢活塞杆，外螺纹杆端 |
| 缓冲 | 两端可调气缓冲 |
| 磁环 | 内置磁环，可安装磁性位置传感器 |
| 介质 | 过滤压缩空气（可无油润滑） |
四、产品特点
超薄紧凑结构：厚度尺寸小，节省设备安装空间，适合安装空间受限的自动化机架。
两端可调缓冲：末端缓冲可调节，降低冲击噪音，保护设备与气缸本体。
内置磁环：可搭配磁性开关，检测活塞伸出 / 缩回位置，实现位置信号反馈。
铝合金缸体 + 不锈钢活塞杆，耐磨抗腐蚀，工业自动化长期稳定使用。
多种安装孔位，通孔安装，可直接面板安装。
五、典型应用场景
自动化设备工装夹具、物料顶出、限位阻挡
包装机械、半导体设备、小型冲压工装
机床、输送线短行程推拉执行机构
