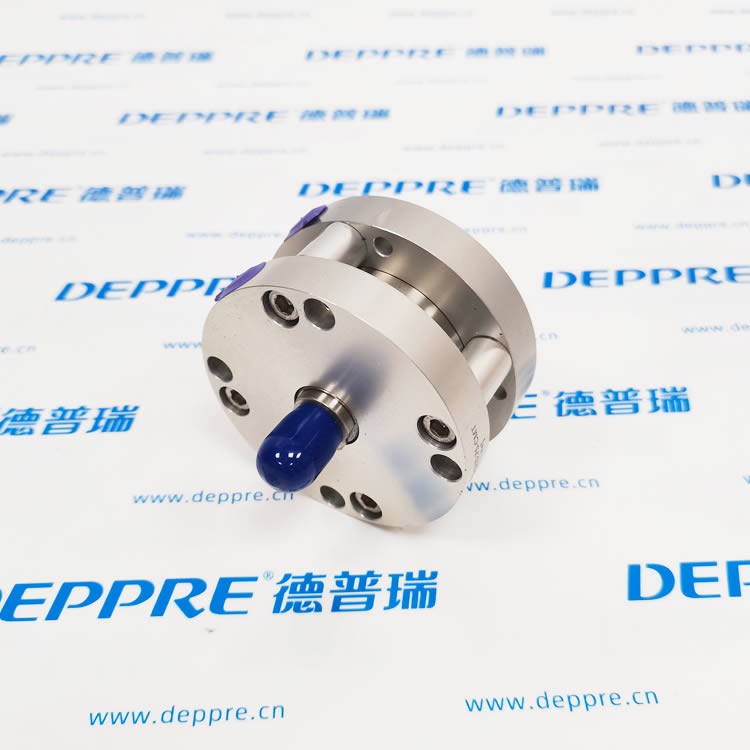

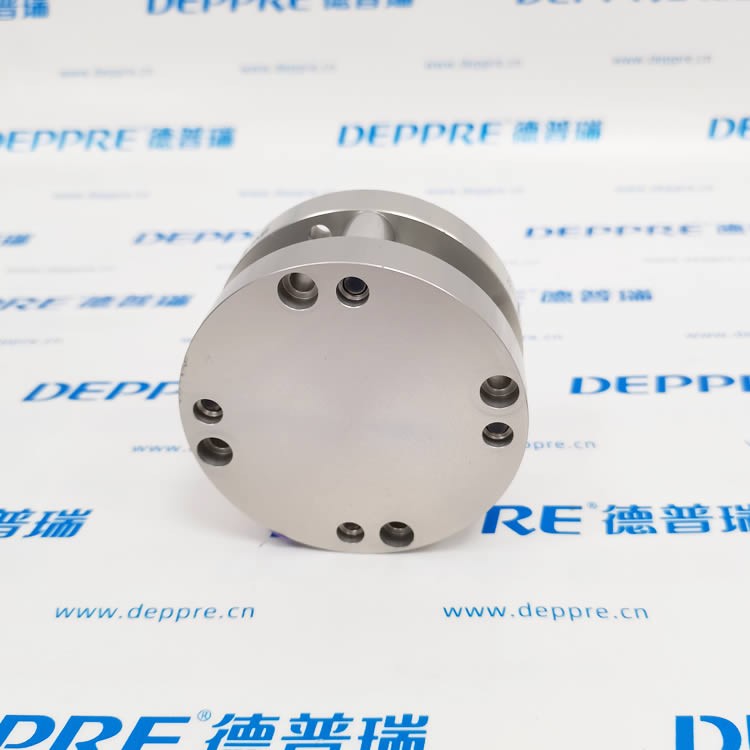

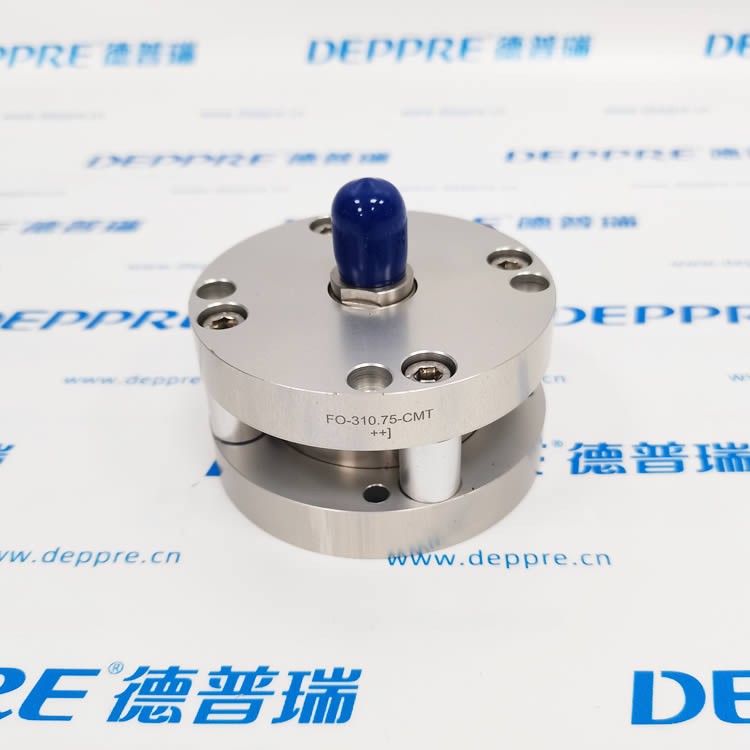

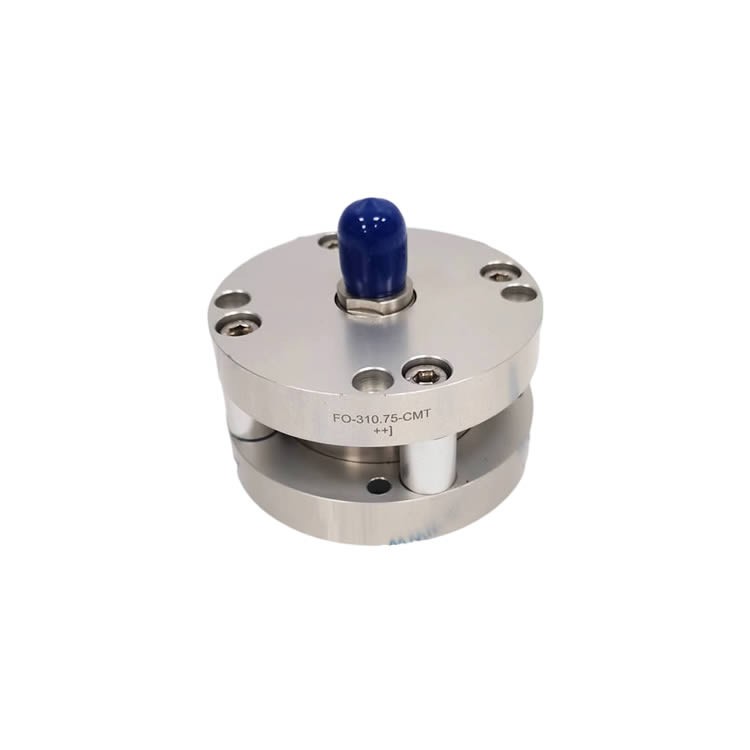

Bimba FO-310.75-CMT Flat-I 扁平气缸
一、基础信息
二、型号拆解
FO：Flat-I 系列，双作用、单活塞杆扁平气缸
31：缸径 2 英寸（50.8mm）
0.75：行程 0.75 英寸（19.05mm）
C：内置缓冲垫（橡胶端部缓冲）
M：内置磁环，可配磁性开关检测位置
T：杆端外螺纹
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 缸径 | 2 in（50.8 mm） |
| 行程 | 0.75 in（19.05 mm） |
| 动作形式 | 双作用单杆 |
| 最大工作压力 | 100 psi（约 7 bar） |
| 缸体材质 | 304 不锈钢缸筒 |
| 活塞杆 | 不锈钢活塞杆，外螺纹杆端 |
| 缓冲 | 两端橡胶缓冲垫 Cushion |
| 磁环 | 内置磁环，适配磁性位置传感器 |
| 介质 | 过滤压缩空气，可无油润滑 |
| 工作温度 | -10℃ ~ +70℃ |
四、产品特点
Flat-I 扁平紧凑结构：厚度短，适合安装空间受限的设备，不锈钢缸筒抗腐蚀。
内置磁环 M：可以加装磁性开关，实现活塞伸出 / 缩回信号反馈，用于自动化信号采集。
端部橡胶缓冲 C：吸收活塞冲击，降低运行噪音，保护工装与气缸本体。
外螺纹杆端 T：方便直接连接负载，不需要额外接头。
青铜衬套导向，耐磨，适合短行程高频夹紧、顶出工况。
五、典型应用场景
自动化工装夹具短行程压紧定位
包装机械、3C 设备物料顶出、阻挡机构
食品、洁净设备（不锈钢缸筒）
机床、测试设备小型推拉执行单元
