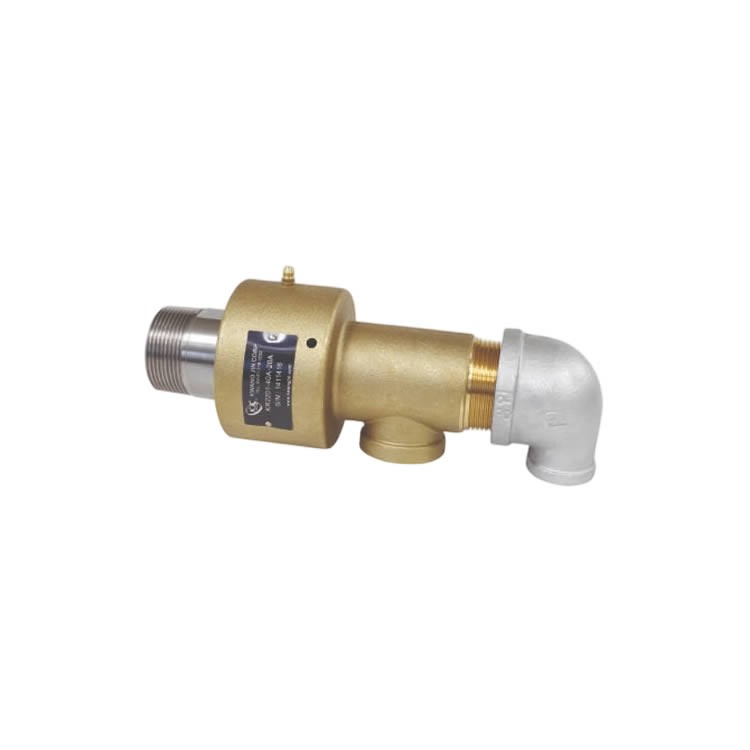

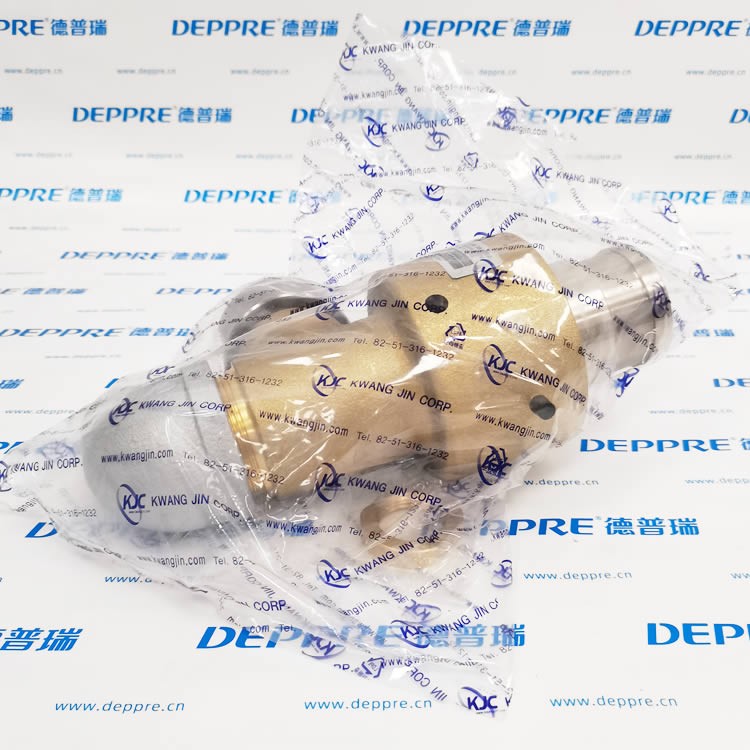

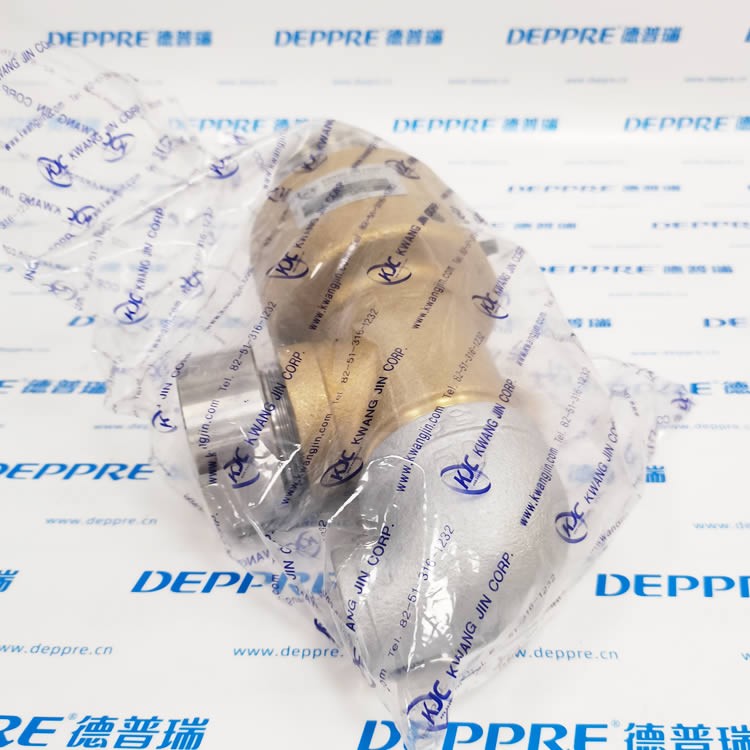

KJC ORS2205-50A-25A (LH)-03 旋转接头（韩国 KJC 光珍，Rotary Union）
KJC 全称 Kwangjin Corp，韩国专业旋转接头品牌，ORS2205 属于2200 系列双通路内管旋转接头（虹吸式），用于辊筒冷热介质循环，同时进出流体。
型号拆解
ORS：双通路虹吸式旋转接头（内管固定，外壳体旋转）
2205：2200 系列，平衡式密封结构
50A：外壳接口 DN50（2 寸）
25A：内管接口 DN25（1 寸）
LH：Left Hand 左旋螺纹（左手牙）
03：版本代码，石墨碳化硅密封配置
核心参数
表格
| 项目 | 参数 |
|---|---|
| 品牌 | KJC（韩国光珍） |
| 型号 | ORS2205-50A-25A(LH)-03 |
| 结构 | 双通路，虹吸内管型（内管静止，壳体跟随辊筒旋转） |
| 接口规格 | 壳体 DN50 (2")，内管 DN25 (1")；LH 左旋螺纹 |
| 最大压力 | 1.0MPa（10bar） |
| 最高温度 | 180℃（热水 / 热油） |
| 最高转速 | 150RPM |
| 密封副 | 石墨 + 碳化硅 |
| 适用介质 | 冷却水、热水、导热油 |
| 壳体材质 | 铸铁 / 不锈钢可选，标准铸铁 |
产品简述
韩国 KJC ORS2205 双通路虹吸旋转接头，内管固定、外壳旋转，冷热介质从同一根接头实现进、出循环；平衡式密封降低摩擦磨损，石墨碳化硅密封适配热水、导热油工况；LH 左旋螺纹，主要用于覆膜机、流延机、橡胶机械加热冷却辊筒，持续给旋转辊筒输送循环介质。
安装要点
LH 左旋螺纹，拧紧方向和普通螺纹相反，安装时注意，防止拧反损坏螺纹；
内虹吸管道固定不动，壳体随辊筒一起旋转，严禁内管跟着转动；
接管软管预留松弛量，不能拉扯旋转接头；
介质建议加装过滤器，颗粒杂质会快速磨损密封面造成渗漏；
启动前缓慢升压，禁止瞬间冲击压力。
典型应用场景
塑料流延机、薄膜覆膜机加热冷却辊；
橡胶硫化、压延机辊筒导热油循环；
造纸烘缸、无纺布设备辊筒温度控制；
印刷涂布机辊筒恒温循环。
常见故障
接头渗水 / 渗油：密封面磨损、介质杂质划伤碳化硅密封环；
转动卡顿：轴承锈蚀，或者安装同轴度偏差太大；
螺纹损坏：LH 左旋螺纹，拆装时误按右旋用力拧坏。
