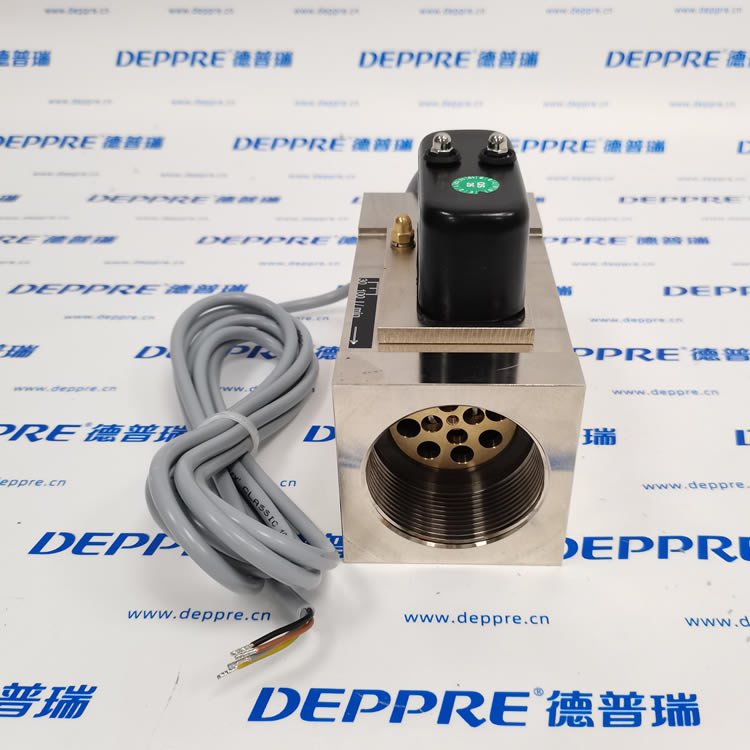

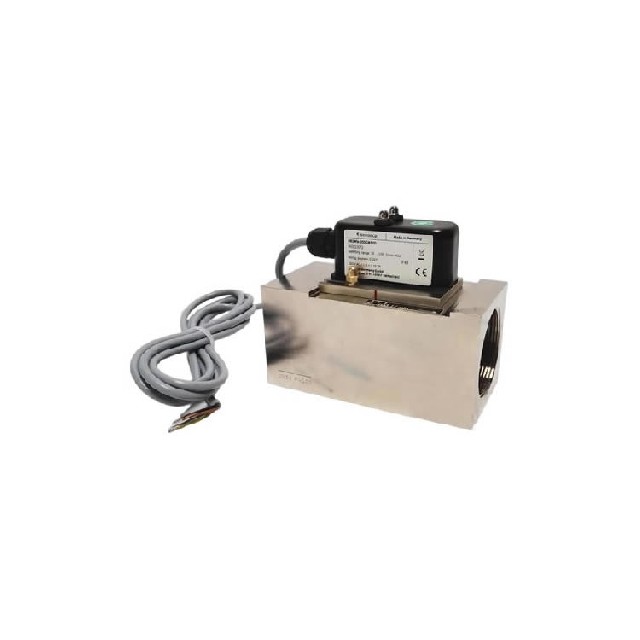

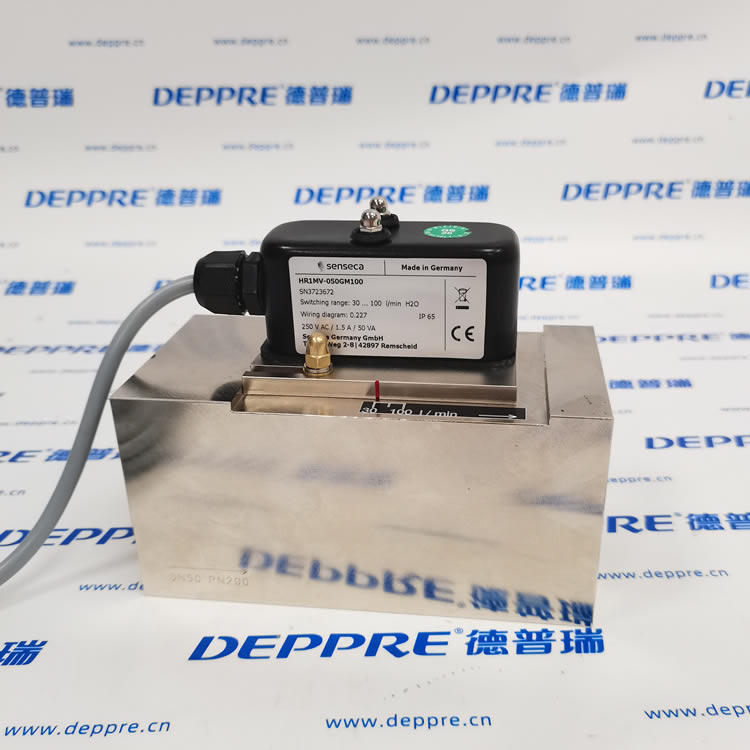

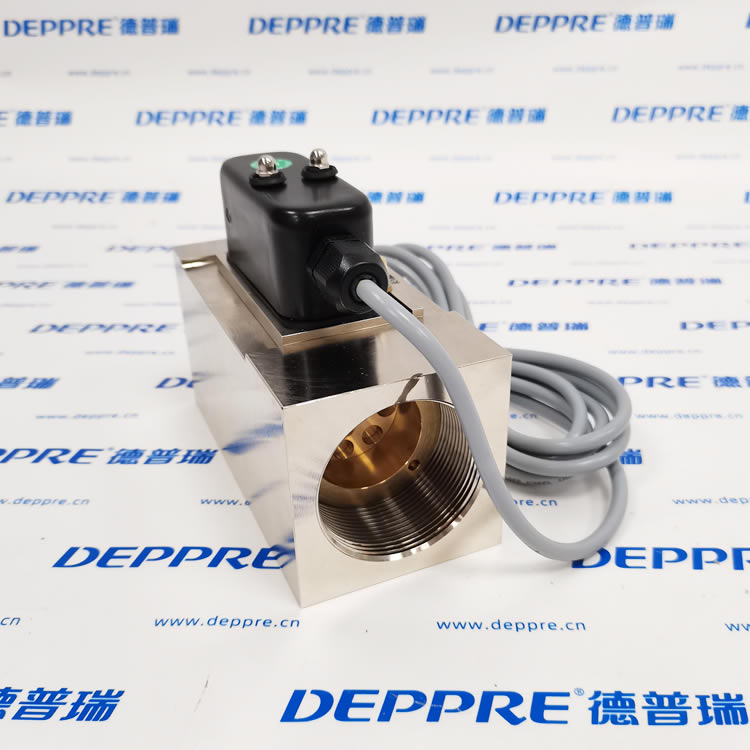

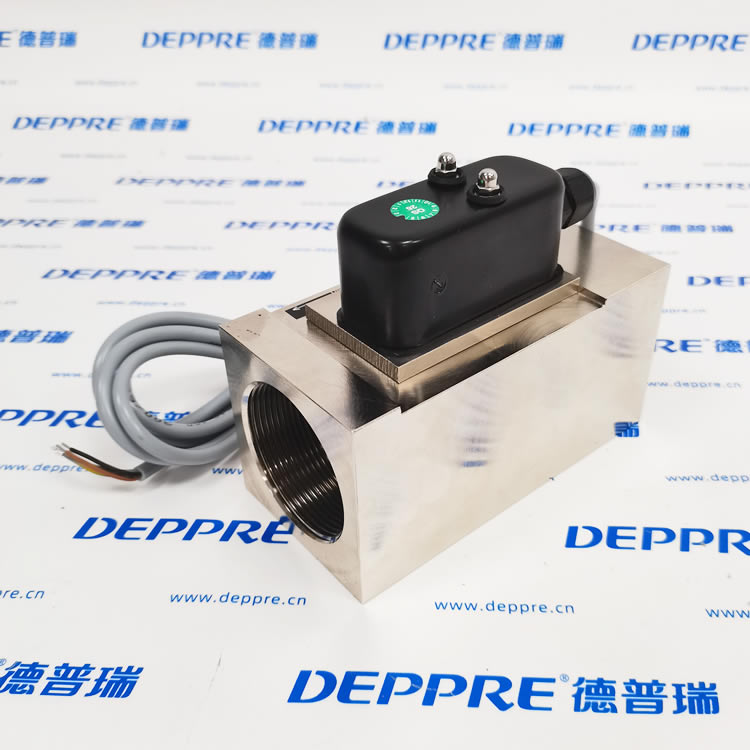

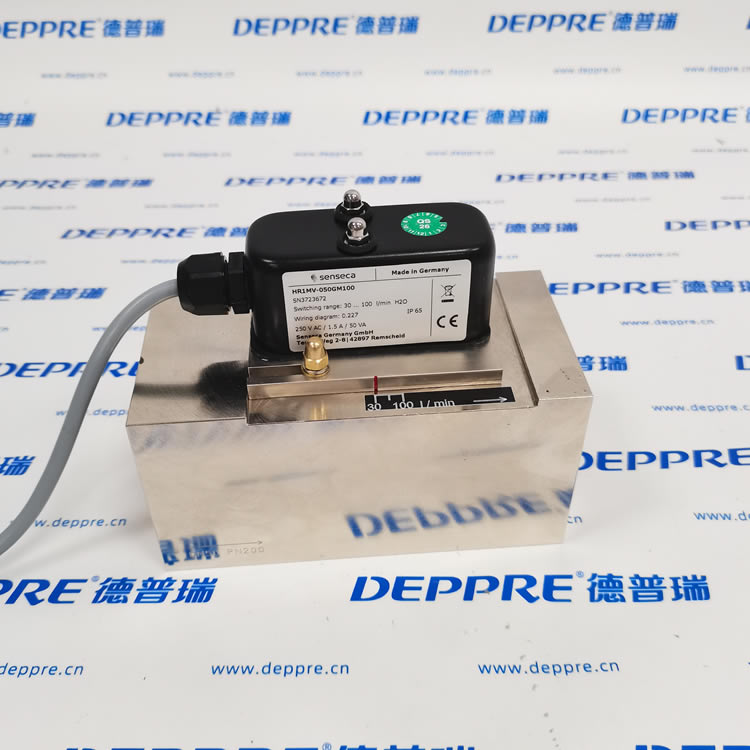

SENSECA HR1MV-050GM100 活塞式流量开关（原德国 HONSBERG 豪斯派克）

一、型号释义

• HR1MV：带粘度补偿活塞式流量开关系列（机械式干簧触点）

• 050：DN50，接口G2 寸内螺纹

• GM：阀体黄铜镀镍；GK=316 不锈钢耐腐蚀阀体

• 100：动作整定流量：30～100 L/min（清水 20℃标定）

• 后缀E：4～20mA 变送输出（本型号无 E，纯开关量）

二、工作原理

介质推动内置不锈钢活塞压缩弹簧，活塞内置磁钢，流量达标后磁吸壳体干簧管触点通断，自带粘度补偿结构，油品 / 水不易误动作。

三、核心技术参数

1. 流体参数

• 量程：触发流量 30～100L/min，极限瞬时最大 200L/min

• 耐压：PN200（20MPa 高压）

• 介质粘度：1～200mm²/s（水、机油、切削液、乙二醇通用）

• 介质温度：-20℃～+120℃；环境温度 - 20℃～+70℃

• 精度：±3% FS

• 适用介质：清水、润滑油、冷却液、低粘度液压油

2. 材质配置

• 阀体：黄铜镀镍 GM；活塞 / 弹簧：304 不锈钢；密封 NBR 丁腈（可选 FKM 氟橡胶耐温耐油）

3. 电气规格（标配无源干簧 SPDT 转换触点）

• 触点容量：AC250V /1.5A /50VA，无源无需供电

• 出线：标配线缆引出，IP65 防护

• 安装：管道水平 / 竖直任意安装，无强制前后直管段

四、产品特点

1. 独有粘度自动补偿，高低粘度液体通用，粘稠液压油不卡滞、不误报警

2. 全机械结构、无电路板，抗油污杂质、抗震动，恶劣工况免维护

3. 高压 200bar 适配液压系统，机床、液压站标配

4. 可现场微调动作流量，拆装便捷

五、应用场景

1. 液压站润滑油断流保护、缺水停机联锁

2. 注塑机、加工中心主轴冷却水路流量监测、缺水报警

3. 空压机、发电机组循环冷却油 / 水流量保护

4. 工业冷水机、换热设备水路断流保护
