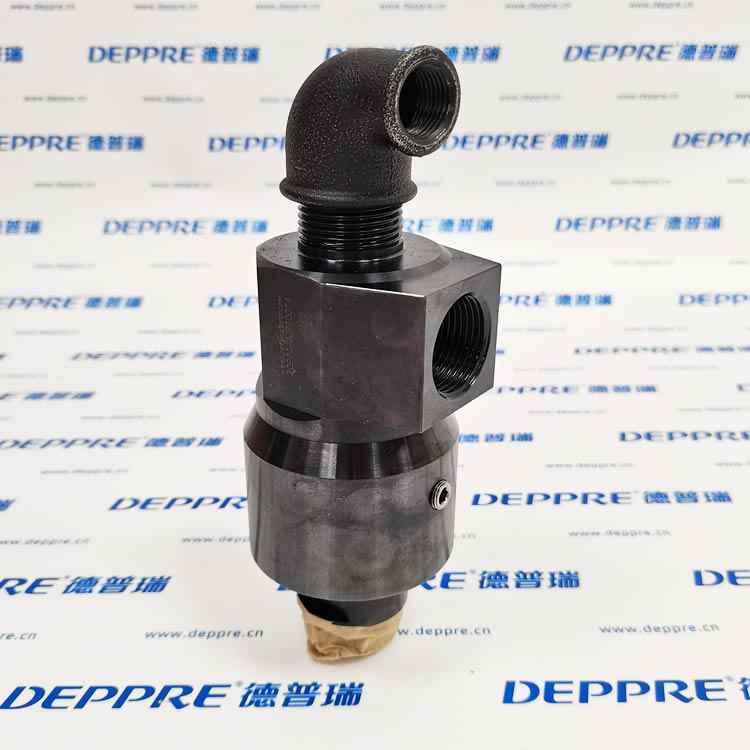

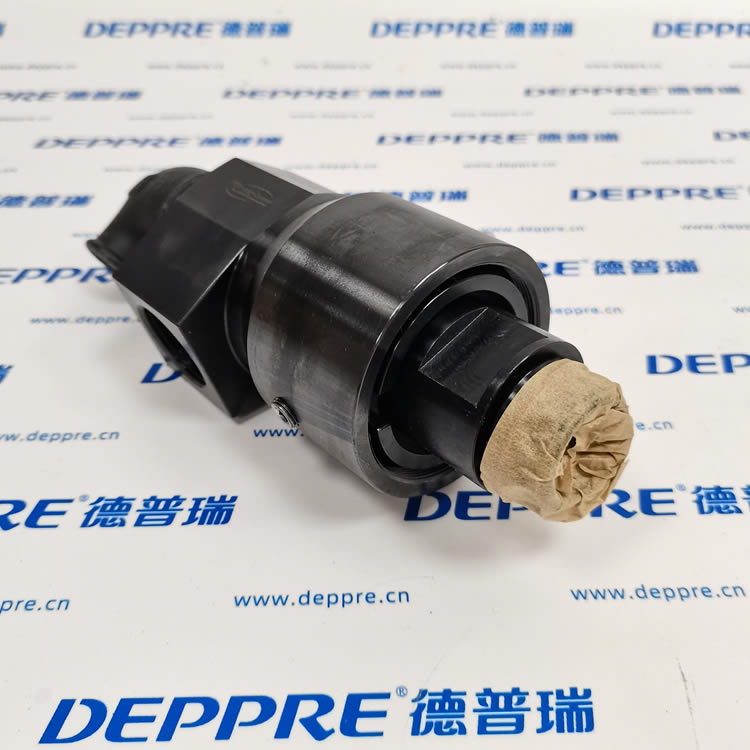

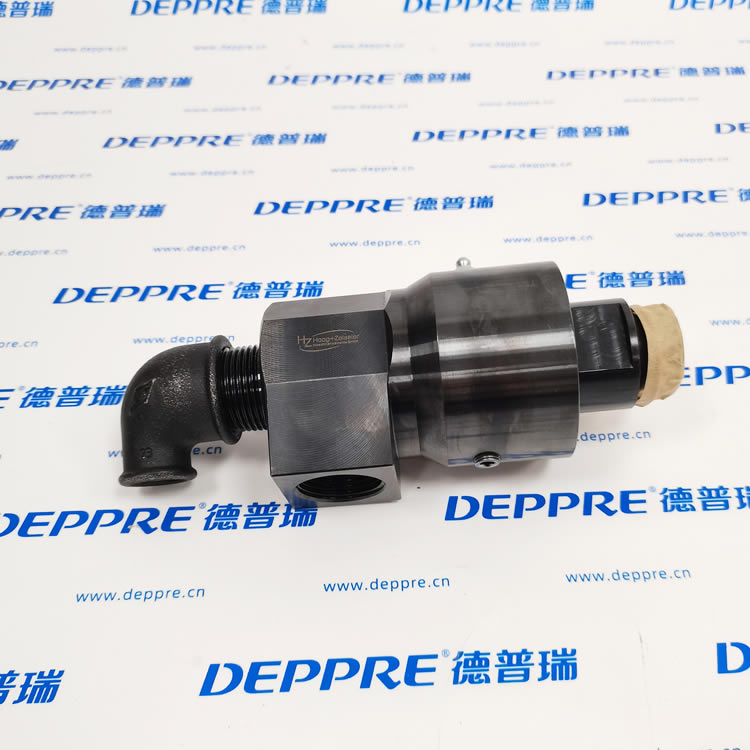

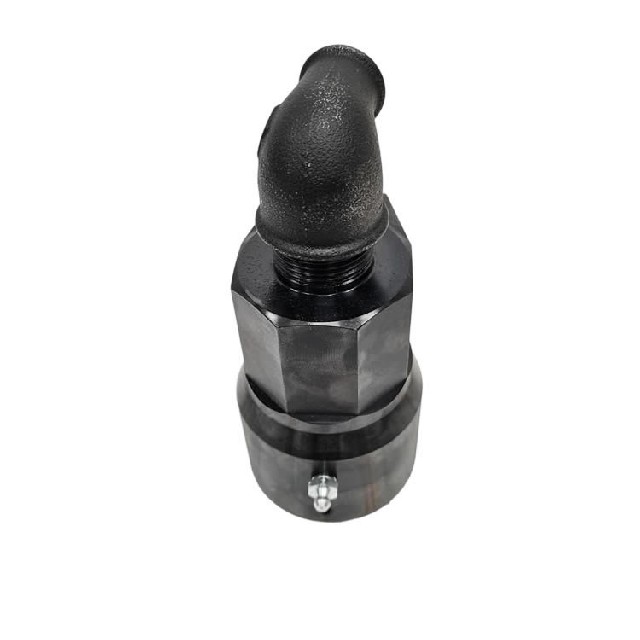

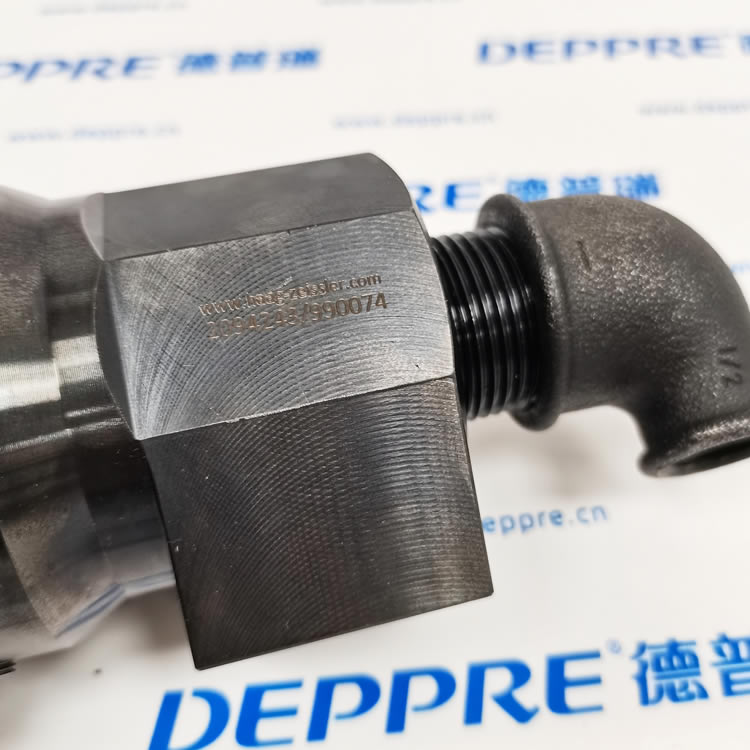

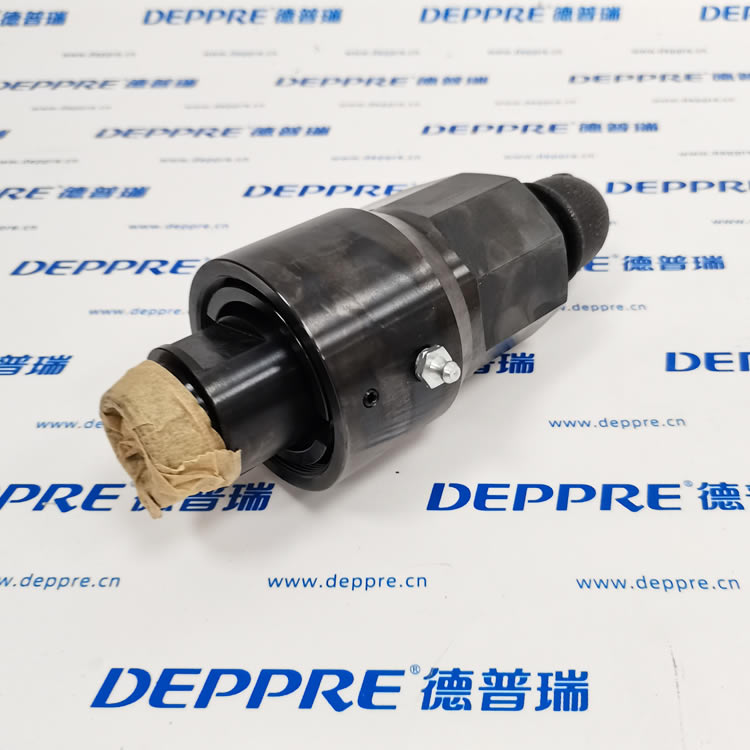

HAAG-ZEISSLER 990074（德国原装 9001MD 系列微型气动回转滑环 / 多通路旋转接头）

一、品牌与品类

德国 HAAG+ZEISSLER（哈格蔡斯勒），990074 属于 9001MD 模块化小型旋转接头，专用于转轴持续回转工况，多路压缩空气 / 真空介质导通，对标 MATRIX 微型气动配套，自动化工装、精密夹具常用款。

二、型号含义

• 9001 = 微型紧凑型旋转接头系列；MD = 波纹管密封模块化结构；990074 单品料号（4 通路气滑环）同系列：990070/990088 为同结构不同通路规格。

三、关键技术参数

1. 通路数：4 路独立气路（4 通道气动），气路互不窜气

2. 适用介质：干燥压缩空气、真空、惰性气体（可通少量雾化切削液）

3. 工作压力：真空 - 0.9bar～8bar（气动标准压力），极限短时 10bar

4. 极限转速：最高 8000rpm，常规工况≤5000rpm

5. 密封结构：不锈钢波纹管 + PTFE 复合密封（MD 专利结构），无油免维护、低摩擦无泄漏

6. 温度范围：-20℃～+85℃，常温气动标配

7. 接口规格：每路气口 G1/8 内牙

8. 阀体材质：壳体黄铜镀镍、转轴不锈钢 304、内部轴承精密滚珠轴承

9. 外形：圆盘紧凑型法兰安装，轴向超薄体积

10. 使用寿命：千万次回转无内漏，适配高频间歇旋转

四、工作原理

定子端固定接气源（多路气管），转子随设备主轴同步旋转，4 路气体持续从静止端输送至旋转工装 / 旋转气缸 / 气动夹爪，解决旋转机构气管缠绕问题。

五、配套气动方案（和你 MATRIX 阀组联用）

DCX321 电磁阀→021.244C 五通阀→990074 旋转接头→旋转轴端微型气缸 / 夹爪，整套旋转气动控制模组。

六、应用场景

1. 机床分度卡盘、旋转工装夹具气动供气

2. 自动化转盘、多工位旋转治具气路转接

3. 3C 设备旋转吸附真空回路、旋转夹爪

4. 替代分体缠绕气管，杜绝管线扭断故障
