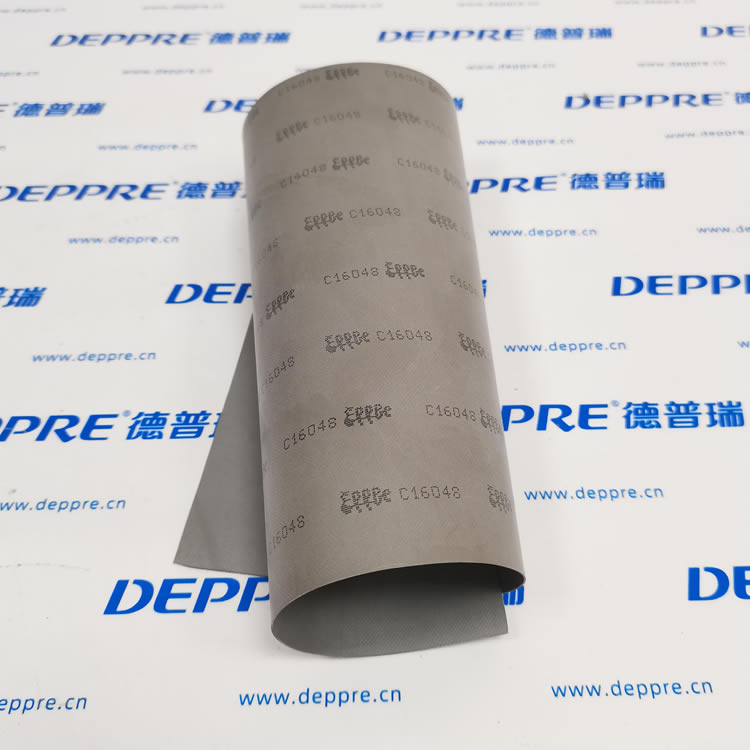

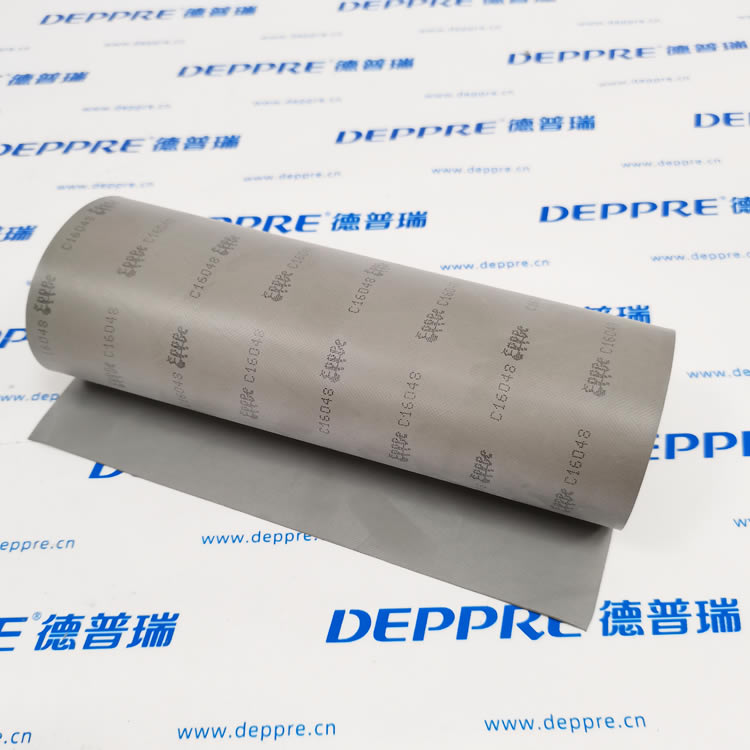

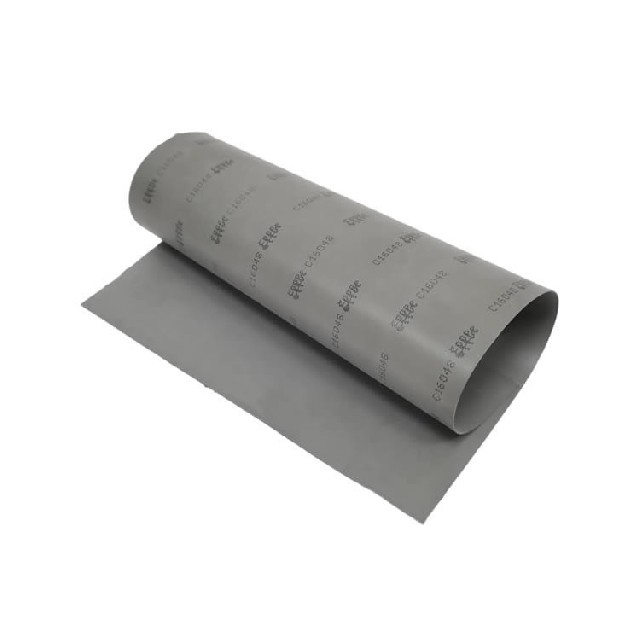

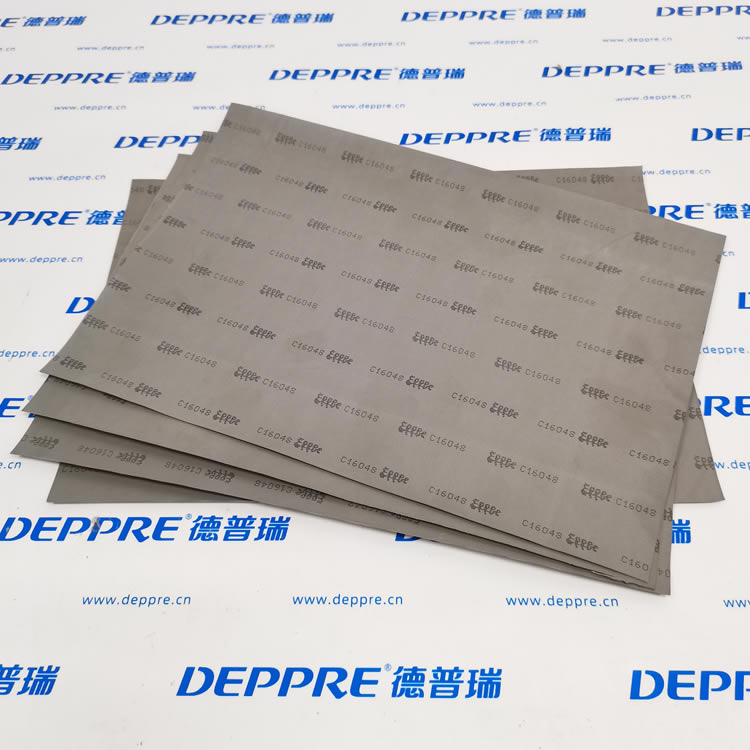

EFFBE 603C‑AG550‑0,55MM 德国埃福贝 气动橡胶膜片（气缸皮碗）

一、型号拆分释义

• 603C：产品系列代号 = C 型通用气缸膜片系列，圆盘式夹布橡胶隔膜、无中心通孔标准款

• AG550：AG 材质配方（丁腈 NBR + 高强度化纤夹布复合），硬度 55±5 Shore A；550 对应配方代号

• 0,55MM：膜片总厚度 0.55mm（含夹布骨架层）

二、材质与关键参数

1. 结构：双层化纤织物 + NBR 丁腈橡胶硫化复合夹布膜片，中间纤维层抗拉伸、防变形

2. 厚度：0.55mm；耐油压 / 气压：最大工作压力 0.6MPa（6bar），短时耐压≤0.8MPa

3. 耐介质：机油、压缩空气、液压油、少量柴油；不耐强酸强碱

4. 工作温度：-30℃～+85℃，冷热交变不易开裂、蠕变小

5. 执行标准：德国 DIN 工业标准、EFFBE 原厂硫化工艺，耐疲劳往复百万次不漏气

三、产品特点

1. 夹布增强结构：相比纯橡胶，高压不鼓包、拉伸变形极小，气缸行程稳定性高

2. AG550 配方：中等硬度，兼顾密封弹性与耐磨，空压机 / 微型气缸高频往复优选

3. 精密厚度公差 ±0.02mm，批量互换性好，替换原装无漏气故障

4. 抗老化、耐压缩永久变形，潮湿油污工况长效使用

四、应用场景

1. 小型无油空压机泵头皮碗、真空泵隔膜

2. 电磁阀、比例阀、微型气动执行气缸密封膜片

3. 水泵压力开关、调压阀、仪表压力传感隔膜（气源 / 液压控制）

4. 纺织、包装设备微型气缸密封件

五、同系列区分

• AG300：软质 30A、薄款 0.4mm；AG600：偏硬 60A、厚度 1.0/1.5mm

• 603E/738E：带中心安装孔膜片；603C：无孔整片圆盘膜片
