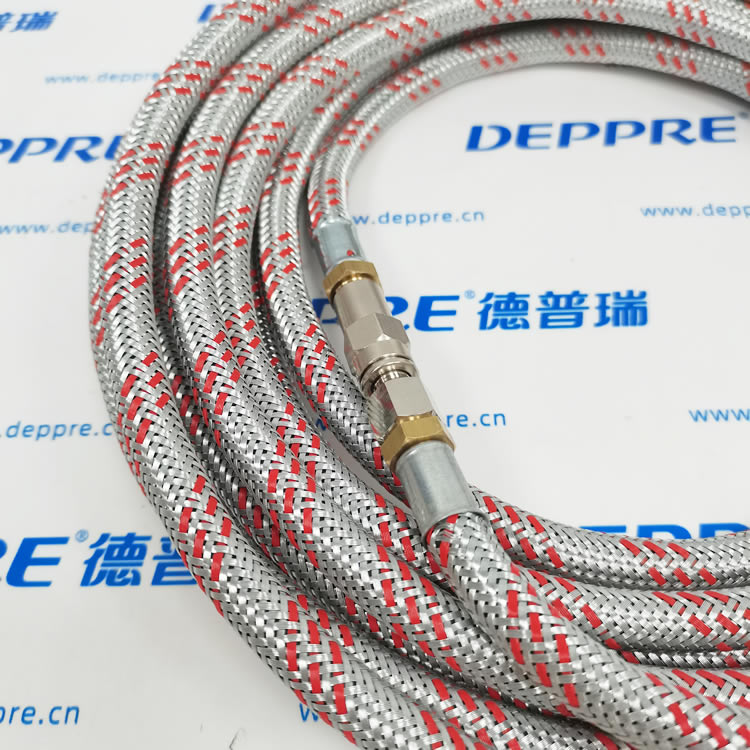

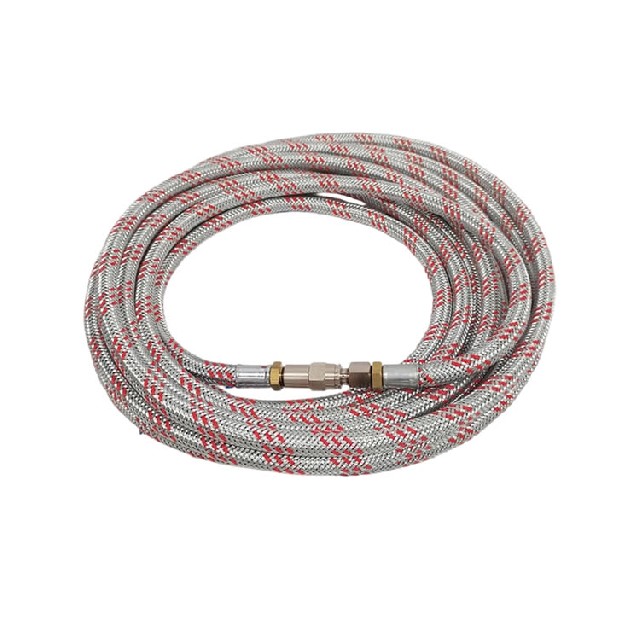

Steidle S.45115160（斯泰德尔 金属 - PTFE 高压输送管）

Steidle S.45115160 是德国 Steidle（斯泰德尔）微量润滑（MQL）/ 集中润滑系统专用的金属编织增强 PTFE 内衬高压输送管（Feed Tube），用于精密输送微量润滑油 / 脂，适配 Lubrimat L60 等主力机型。

一、型号释义

• S.：Steidle（斯泰德尔）产品系列标识

• 45115160：唯一零件编号

• 类型：Feed Tube（输送管），金属编织 + PTFE 内衬结构

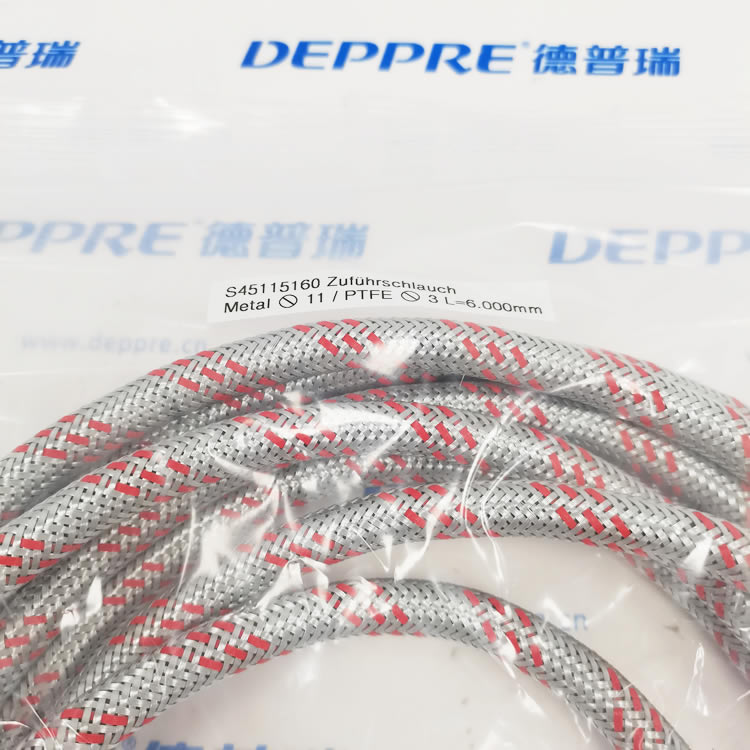

• 核心规格：外径 φ11mm / 内径 φ6mm，适配 3L=6mm 接头系统

二、结构与材质（三层复合）

内层（介质接触层）

材质：100% 纯 PTFE（聚四氟乙烯）

特性：耐油、耐脂、耐合成润滑剂、超低摩擦、自润滑、不粘油、不腐蚀

尺寸：内径φ6mm，壁厚均匀，光滑内壁保障微量油精准输送

增强层（承压骨架）

材质：304 不锈钢丝高密度编织

特性：抗高压、抗拉伸、抗振动、防爆裂、耐机械磨损

作用：承受系统高压（≤250bar），防止软管变形、鼓包或破裂

外层（防护层）

材质：耐磨黑色 PU（聚氨酯）

特性：防老化、防油污、抗机械冲击、耐切削液腐蚀、延长使用寿命

尺寸：外径φ11mm，适配标准 3L 卡套接头（3L=11.000mm）

三、核心优势

• 高压精准输送：250bar 耐压，PTFE 内壁无残留、不挂油，保障 ** 微量润滑（毫升 / 小时级）** 定量精准

• 耐油耐老化：PTFE + 不锈钢 + PU 三层复合，长期接触油 / 脂不溶胀、不硬化、不腐蚀，寿命≥2 年

• 防漏防损：搭配 METALL 11/PTFE 密封环，杜绝卡套割伤软管，零泄漏；不锈钢编织抗冲击、抗踩踏

• 柔性易装：弯曲半径小，可穿拖链、绕狭小空间布线，适配机床、锯床、加工中心高速运动

• 原厂兼容互换：与 FRITSCH 同规格管完全互换，适配 Steidle Lubrimat L60/L700、Sawfit SF 等全系 MQL 系统

• 四、典型应用场景

• 设备：Steidle Lubrimat L60/L700、Sawfit SF、Toolmat 等微量润滑系统

• 行业：金属切削（车 / 铣 / 钻 / 锯）、工程机械、机床、风电、注塑机

• 介质：MQL 微量润滑油、润滑脂、低粘度切削油

• 装配组合：S.45115160 管 + METALL 11/PTFE 密封环 + 3L=11mm 卡套 + Steidle 3L 接头
