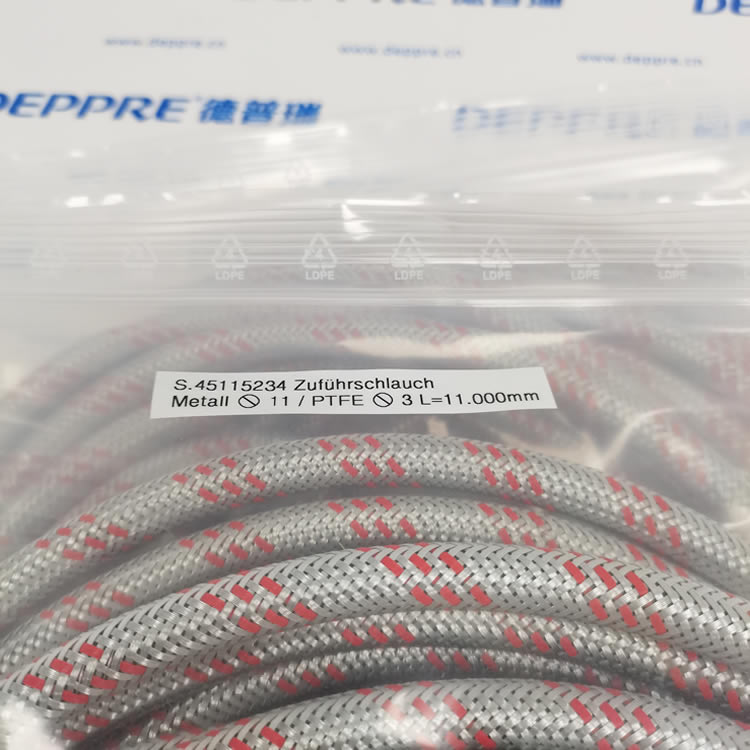

Steidle S.45115234（斯泰德尔 高压润滑供给软管）
Steidle S.45115234（常写作 S,45115234）是德国 Steidle（斯泰德尔）微量润滑（MQL）/ 集中润滑系统中的高压供给软管（Zufuhrschlauch），用于输送润滑油 / 脂，原厂与 FRITSCH 同规格可互换。
一、型号释义
S.：Steidle 产品系列标识
45115234：唯一零件编号
Zufuhrschlauch：德语 “供给软管”，对应润滑系统输送管路
适配规格：3L=11.000mm（φ6mm 油管配套）、搭配 METALL 11/PTFE 密封环
二、结构与材质
内层：耐油合成橡胶 / PA12 尼龙，耐矿物油、润滑脂、合成油
增强层：高强度合成纤维编织，抗拉伸、抗高压
外层：耐磨黑色聚氨酯（PU），防老化、防油污、抗机械磨损
整体结构：柔性高压软管，适配 24° 锥卡套接头（DIN 3861）
三、关键技术参数
表格
| 参数 | 数值 |
|---|---|
| 外径 | 6 mm |
| 内径 | 约 4 mm |
| 工作压力 | 250 bar（25 MPa） |
| burst 压力 | ≥600 bar |
| 温度范围 | -20℃ ～ +120℃（短时 150℃） |
| 最小弯曲半径 | ≤30 mm（柔性好，适配狭小空间） |
| 适配接头 | Steidle/FRITSCH 3L 系列（φ6mm 卡套） |
| 适配密封 | METALL 11/PTFE（φ11mm 复合密封环） |
四、核心特点与优势
高压稳定：250bar 长期耐压，无泄漏，适配 MQL / 集中润滑高压脂路
耐油耐用：内层耐油、外层耐磨，长期接触润滑脂不溶胀、不硬化
柔性易装：弯曲半径小，可灵活布线，适配机床、工程机械狭小空间
防漏保护：搭配 METALL 11/PTFE 密封环，防止卡套割伤软管，杜绝泄漏
原厂互换：与 FRITSCH 45115234 完全兼容，可直接替换，降低采购成本
五、典型应用场景
设备类型：Steidle Lubrimat L60/L700 系列微量润滑系统、集中润滑系统
行业：金属切削（车 / 铣 / 钻）、工程机械、机床、注塑机、风电设备
介质：微量润滑油、润滑脂、MQL 专用油
装配组合：S.45115234 软管 + METALL 11/PTFE 密封环 + 3L=11mm 卡套 + Steidle 3L 接头
六、安装与维护
切割端面平整，无毛刺，避免损伤密封环
套入 METALL 11/PTFE 密封环（PTFE 面朝软管）
压入 3L 卡套，手动推入接头，禁止暴力敲击
定期检查：常规工况 12–24 个月更换，高温 / 高振动环境缩短至 6–12 个月
