CEWE CQ96 55-65Hz、4-20mA 指针式频率表完整介绍

一、品牌与型号基础

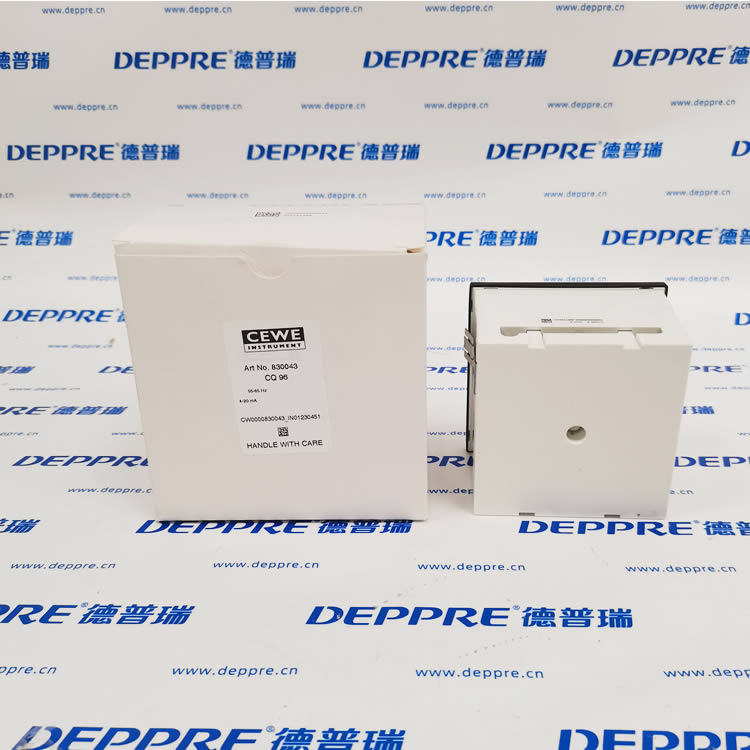

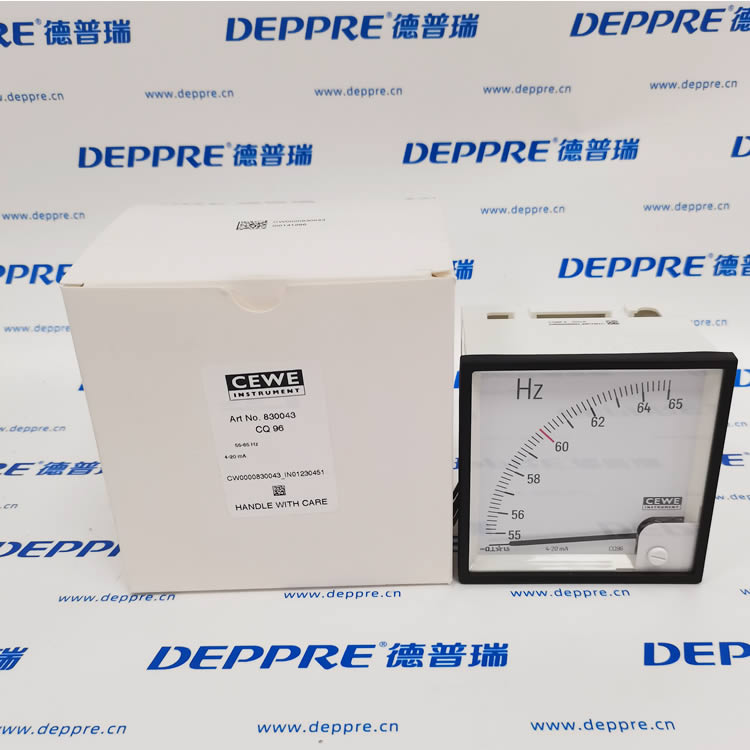

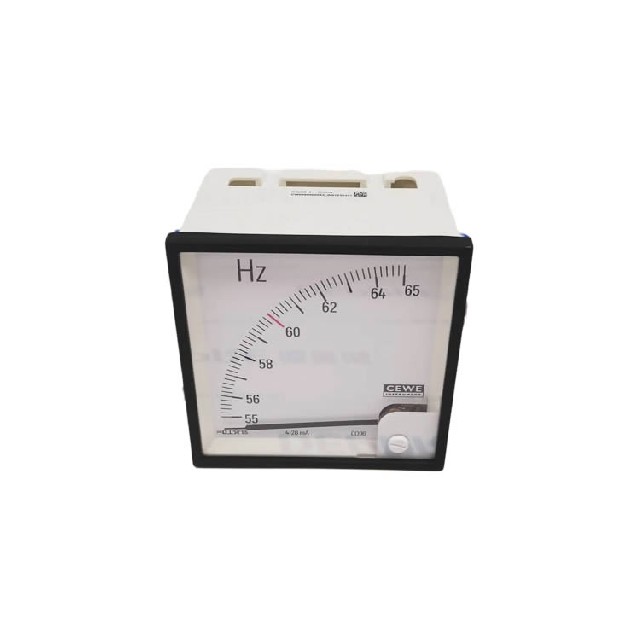

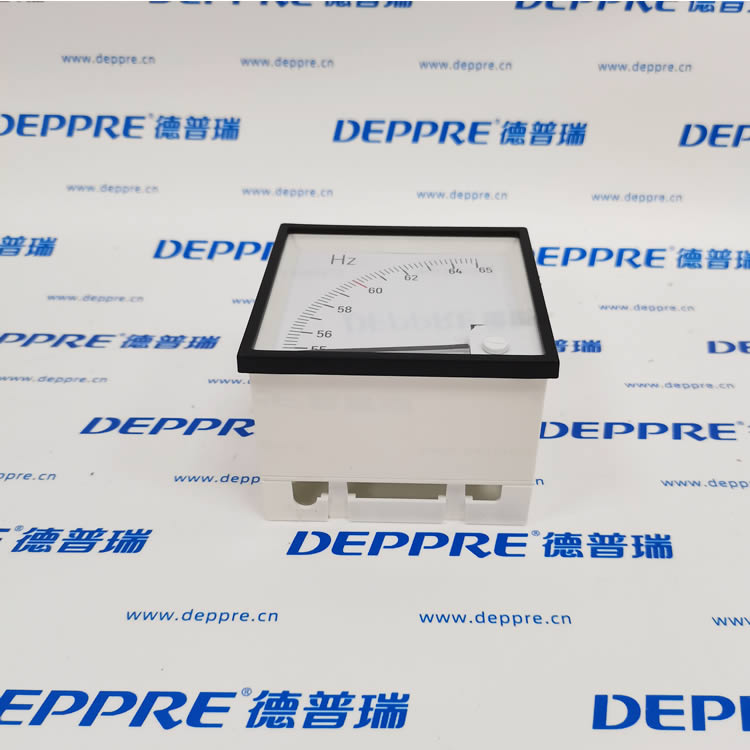

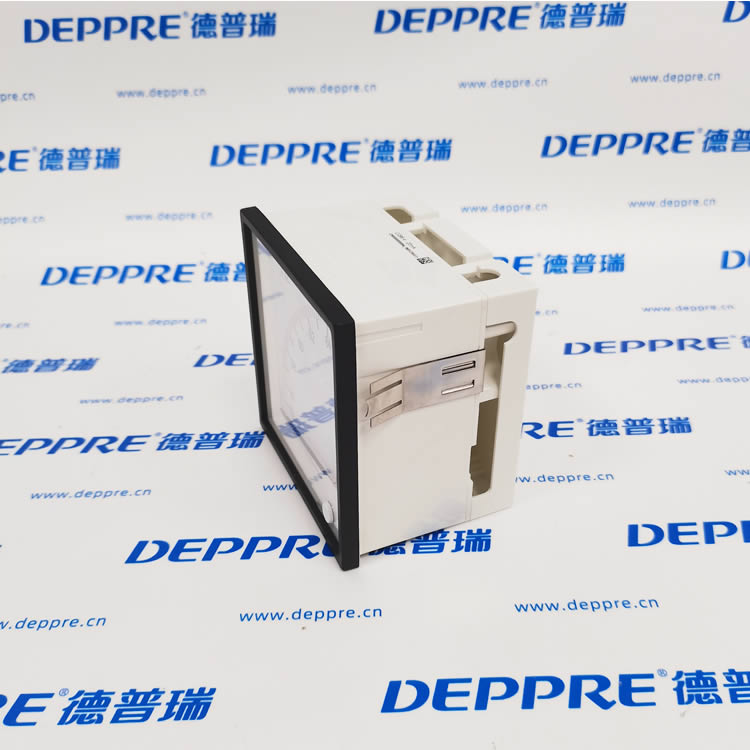

品牌：CEWE INSTRUMENT（瑞典赛威），北欧工业指针仪表老牌厂商，产品适配船舶、发电机组、高低压配电柜，抗干扰、长寿命，满足 CAT III 安全耐压标准。型号：CQ96，标准 96×96mm 方形嵌入式面板表，柜体通用 91×91mm 开孔，卡扣式快速安装。品类：指针式频率监测表，自带4-20mA 直流变送输出，现场指针显示 + 远程信号传输二合一。

二、核心量程与变送映射

1. 频率测量范围：55～65Hz，覆盖 50Hz 电网 ±10Hz 波动区间，适配柴油发电机、并网光伏、船用机组调频监测。

2. 4-20mA 线性对应关系

• 4mA = 55Hz（频率下限）

• 12mA = 60Hz（标准工频）

• 20mA = 65Hz（频率上限）变送信号可直连 PLC、数据采集模块、SCADA 系统，远程采集实时频率数据。

三、硬件与性能参数

1. 精度：1.5 级工业精度，指针读数误差≤满量程 1.5%；

2. 防护与环境：面板 IP52 防尘防潮，工作温度 - 20℃~+55℃，适配机房、船舱、户外柜宽温工况；

3. 抗干扰设计：内部磁屏蔽机芯，配电柜内变频器、互感器干扰环境下指针无漂移；

4. 变送负载：4-20mA 输出最大带载 500Ω，兼容绝大多数工业采集设备；

5. 外壳材质：耐高低温聚碳酸酯壳体，防刮钢化观察窗，抗振动、不易老化。

四、核心功能优势

1. 本地可视化 + 远程远传一体无需额外加装独立变送器，一块仪表同时实现现场直观读数与中控数据上传，节省柜内安装空间。

2. 宽频波动监测适配55-65Hz 宽量程，精准捕捉机组启停、负载突变、并网振荡带来的频率偏移，便于运维判断电网 / 机组运行状态。

3. 重载耐用，多行业通用机芯耐磨游丝设计，使用寿命可达 25 年，船舶、发电机组等高振动场景长期稳定运行。

五、典型应用场景

• 柴油 / 燃气发电机组控制柜，监测发电输出频率；

• 光伏、储能并网配电柜，监控电网频率波动；

• 船舶主配电板、岸电转换柜；

• 工业自备电厂、应急电源 EPS/UPS 成套柜。
