CEWE CQ96 双向有功功率表（4-20mA，-575~0~2300kW）完整介绍

一、品牌基础

品牌：CEWE INSTRUMENT（瑞典赛威）北欧老牌工业仪表厂商，1960 年创立，专注开关柜模拟指针表、变送显示仪表，产品抗电磁干扰、寿命可达 25 年，广泛用于船舶、发电机组、光伏、高低压配电柜、工业自动化场景，具备 CAT III 安全耐压等级。

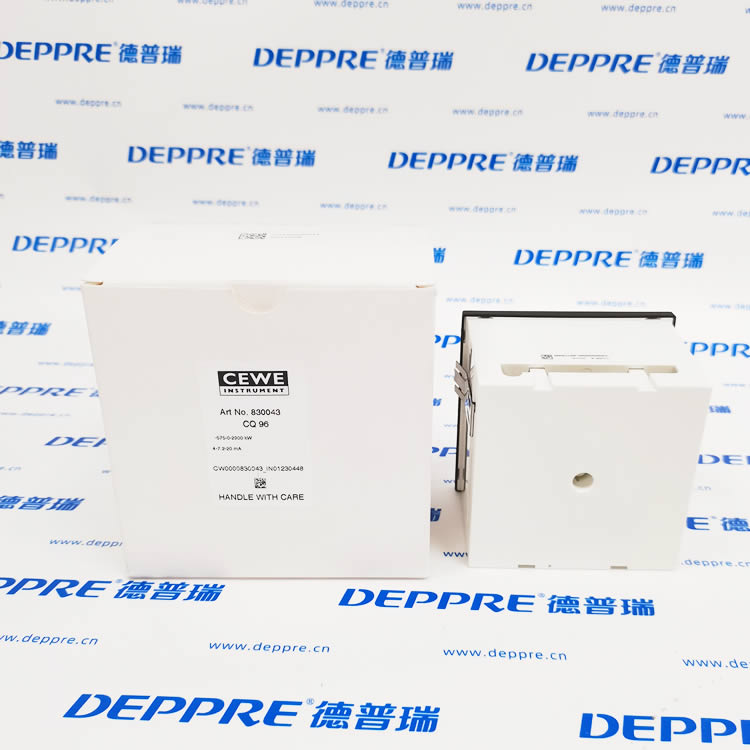

二、型号与外形规格

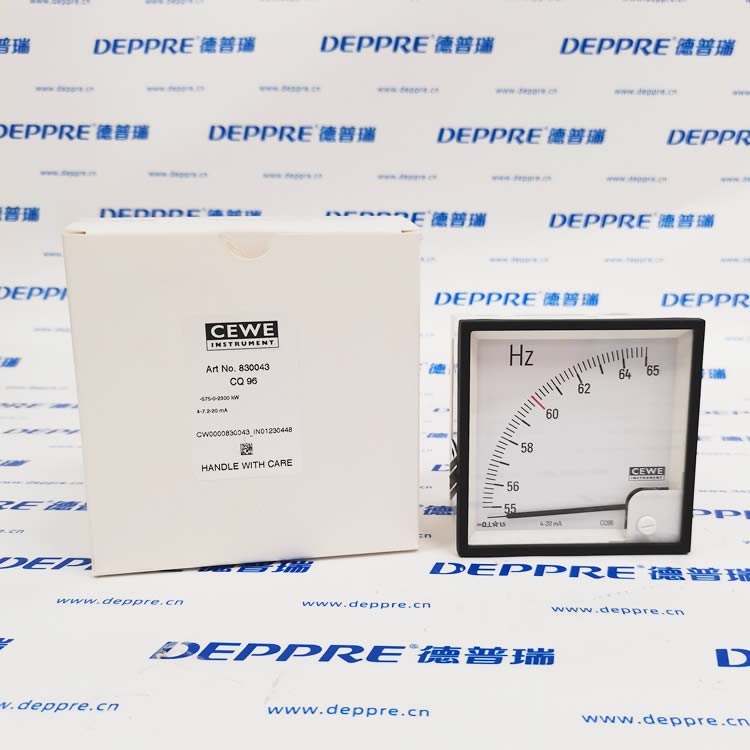

1. 型号：CQ96

2. 安装尺寸：96×96mm 标准方形嵌入式面板表（行业通用 96 方开孔）

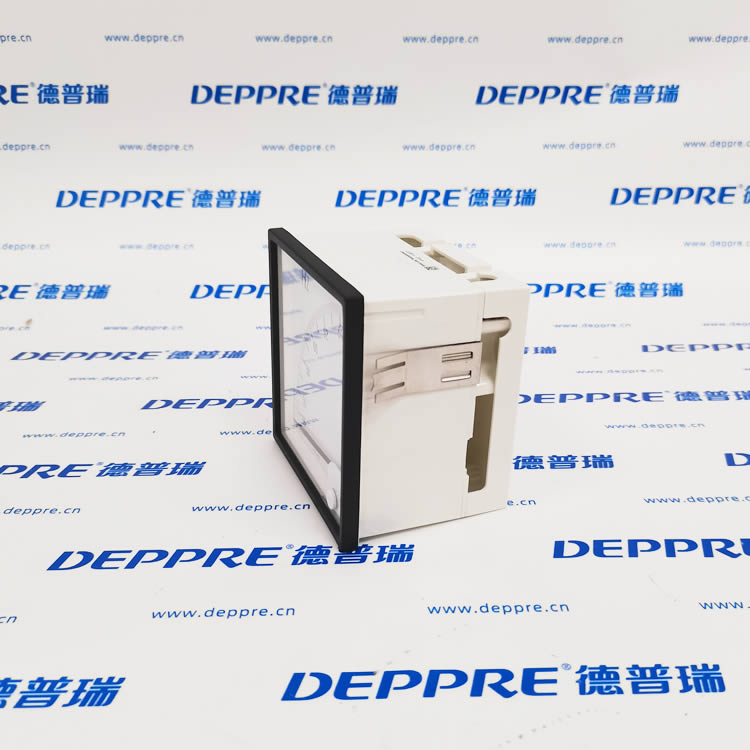

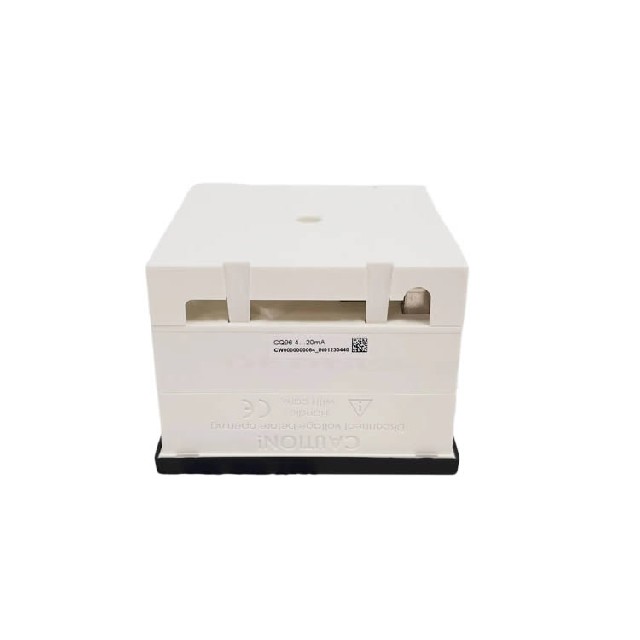

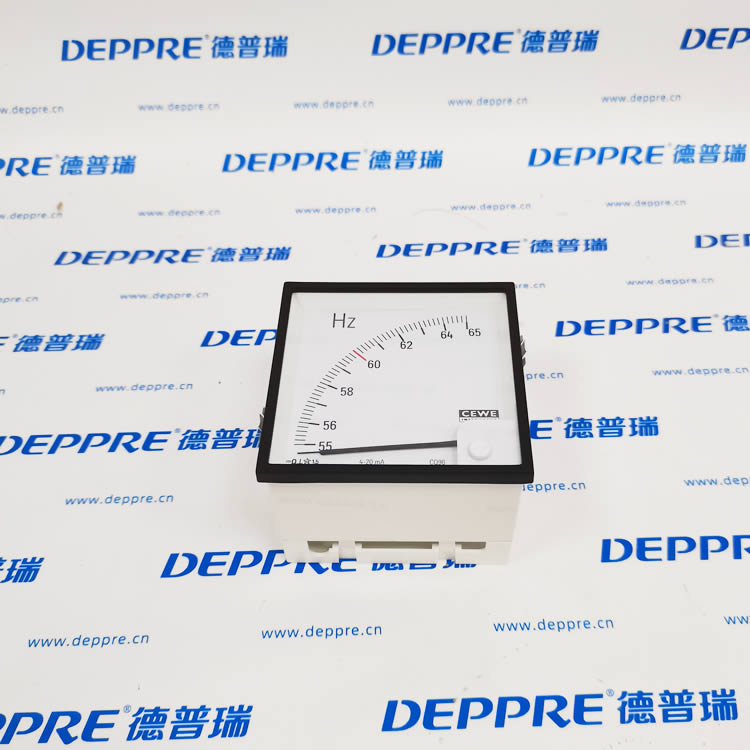

3. 结构：防尘聚碳酸酯外壳，前窗防刮玻璃，背部卡扣式安装，拆装便捷；内置磁屏蔽结构，配电柜内多仪表并排无读数干扰。

4. 类型：指针式双向有功功率（kW）显示表，带 4-20mA 直流变送输出。

三、核心量程与变送对应关系

1. 功率测量刻度

双向量程：-575kW ～ 0 ～ 2300kW

• 负值区间（-575~0kW）：发电、反向送电、回馈功率

• 正值区间（0~2300kW）：用电、正向负载功率适用于光伏并网、柴油发电机、储能变流器等存在双向功率流动的设备。

2. 4-20mA 标准变送映射（线性对应）

• 4mA → -575kW（满发反向功率）

• 12mA → 0kW（零功率平衡点）

• 20mA → 2300kW（满负荷正向功率）总跨度功率：2300 - (-575) = 2875kW，对应 16mA 电流区间，变送信号可直接接入 PLC、数据采集模块、SCADA 系统远程上传功率数据。

四、关键电气与精度参数

1. 精度等级：1.5 级工业标准，指针读数误差≤满量程 1.5%

2. 变送输出：DC 4~20mA 有源变送，输出负载适配常规采集卡（≤500Ω）

3. 防护等级：面板 IP52，柜体内部安装防尘防潮

4. 工作环境：-20℃ ~ +55℃，适应船舱、户外柜、机房宽温工况

5. 耐压安全：CAT III，适配中低压配电柜测量回路

五、产品功能特点

1. 本地指针直观显示 + 远程信号变送二合一现场人员直接读取实时有功功率，同时自动输出 4-20mA 信号给中控系统，无需额外加装变送器，节省柜体空间。

2. 双向功率识别表盘区分正负功率，清晰判断设备是发电还是耗电，光伏、储能、船舶电站刚需。

3. 抗干扰设计内部全磁屏蔽，开关柜内互感器、变频器干扰环境下读数稳定无漂移。

4. 长寿命耐用机芯采用耐磨游丝，外壳耐高低温、抗振动，船舶、发电机组重载场景长期稳定运行。

六、典型应用场景

1. 柴油发电机组控制柜：监测发电机输出有功功率

2. 光伏并网配电柜：监控电网双向送 / 受电功率

3. 储能变流器（PCS）柜：充放电双向功率监测

4. 船舶主配电板：船用电站功率计量显示

5. 工业厂房高低压进线柜：总负载功率监控
