BENDER EDS3090 完整介绍

一、基础信息

1. 品牌：BENDER（德国本德尔），全球绝缘监测、漏电保护龙头品牌

2. 型号：ISOSCAN® EDS3090

3. 订货物料号：B91082026

4. 品类：便携式 IT 系统绝缘故障定位仪（整套铝箱成套设备）

二、适用电网系统

• IT 不接地系统（核心用途）：交流 0~790V（42~460Hz）、直流 0~960V，可带电在线查找对地绝缘故障；断电离线回路也可检测

• TN/TT 接地系统：配套钳表测量剩余漏电电流适配场景：医疗手术室隔离电源、船舶电站、光伏直流柜、矿山设备、工业 UPS 不接地配电、港口岸电

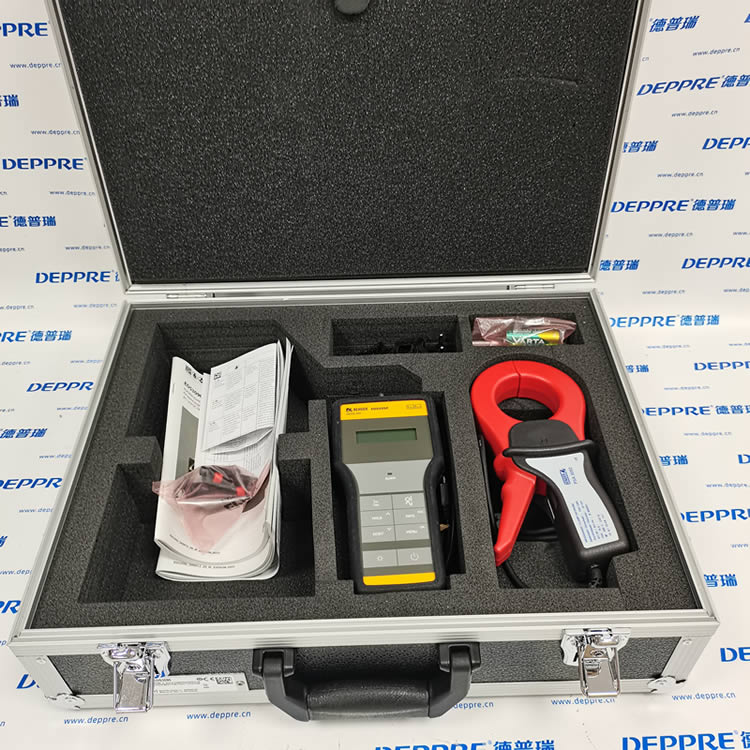

三、整套配置（铝箱内置）

• PGH18 信号注入器（输出 1~25mA 可调定位信号）

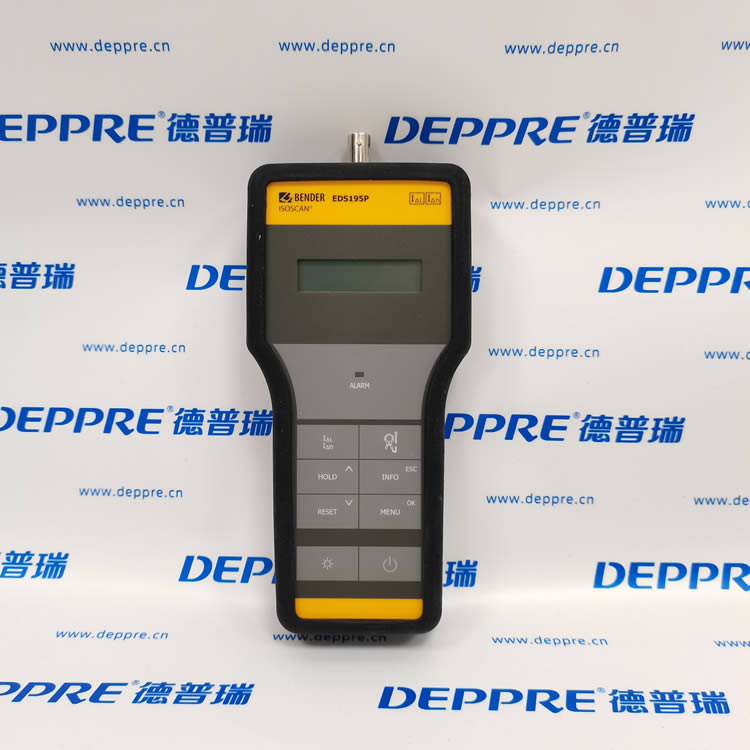

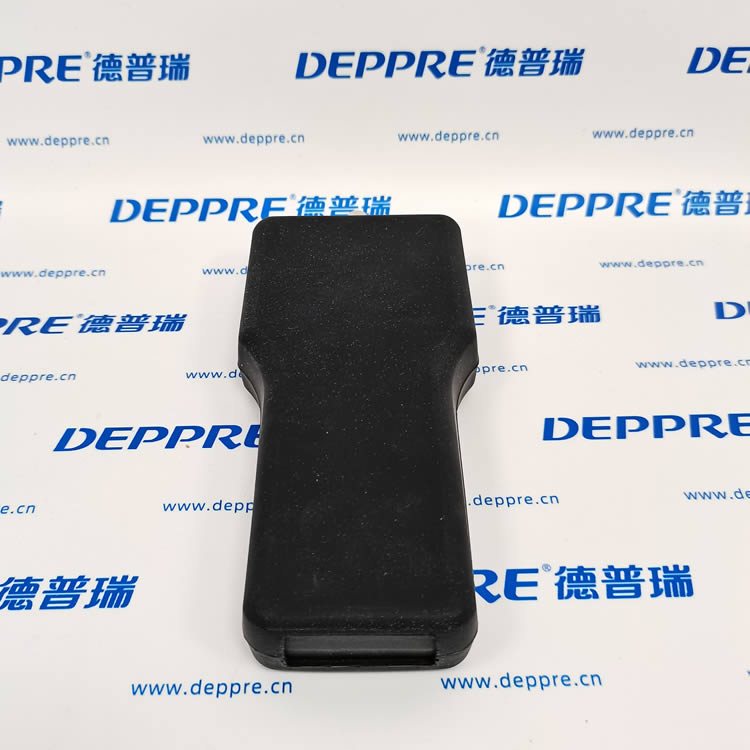

• 手持信号接收器

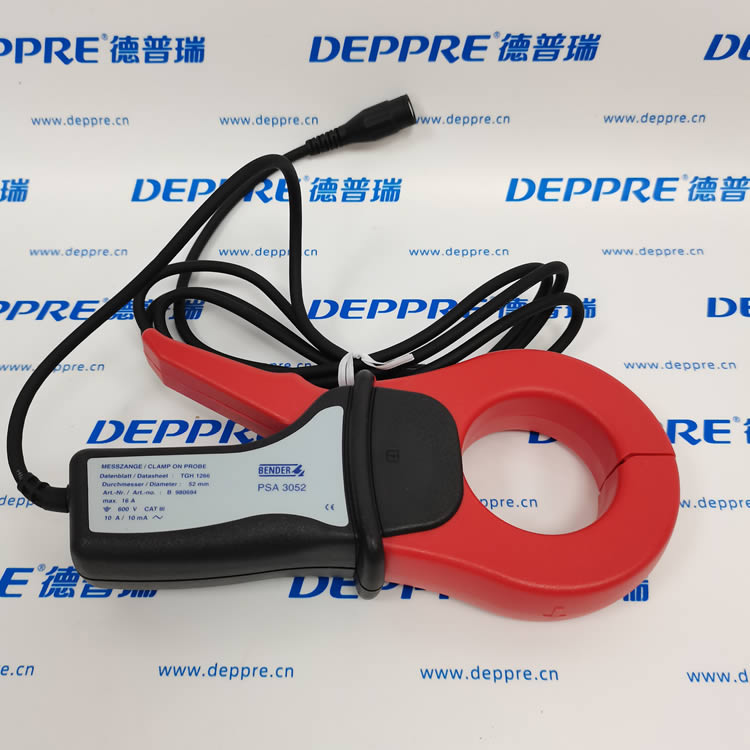

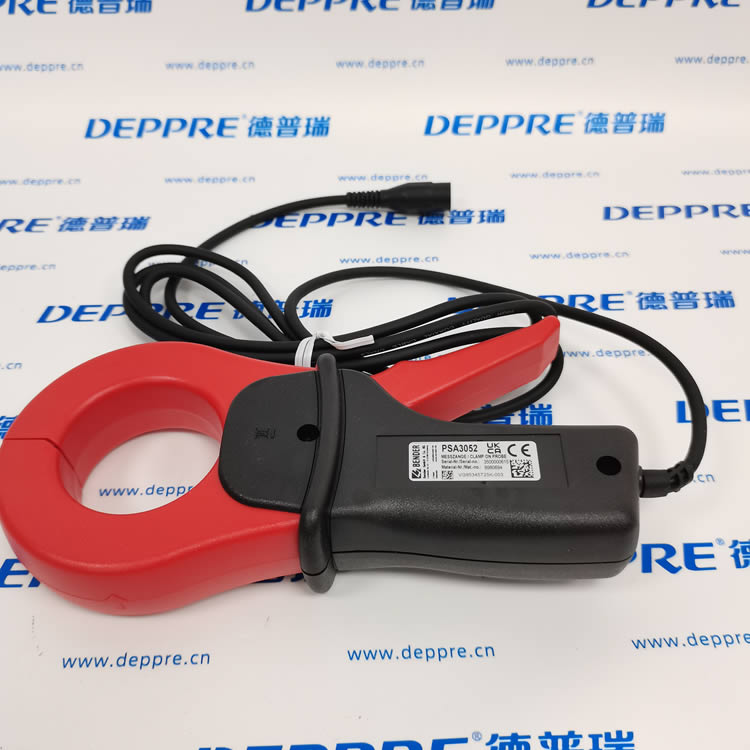

• 20mm/52mm 开合式测量钳（可选 115mm 大口径钳）

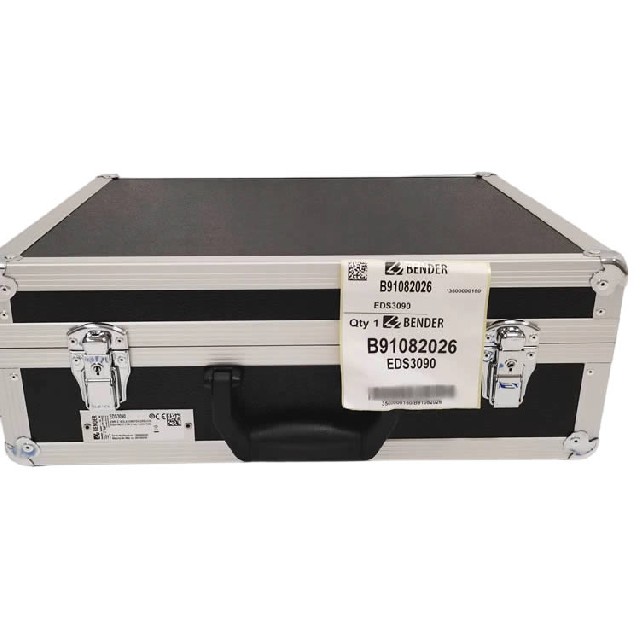

• 连接测试线缆、配套附件，全部收纳加固铝合金便携箱

四、核心功能特点

1. 不停电故障定位无需断电，在带载运行的 IT 隔离电网里精准定位哪一路电缆、设备对地绝缘破损，大幅缩短停机检修时间。

2. 双模式检测EDS 绝缘故障定位模式 + RCM 剩余电流测量模式，一套设备兼顾隔离网、普通接地网两种工况。

3. 宽电压宽频率兼容覆盖工频 50/60Hz、船舶 400Hz 中频、光伏高压直流，通用性极强。

4. 工业级便携耐用成套铝制防护箱，整机重量≤9kg，抗振动、宽温工作，适合现场运维、售后巡检外出携带。

5. 精准抗干扰独特低频定位信号，规避变频器、互感器、电机带来的电磁干扰，复杂柜体环境不误判。

五、关键电气规格

• 交流测量：AC 0~790V，42~460Hz

• 直流测量：DC 0~960V

• 注入定位电流：1~25mA 连续可调

• 标配钳口：20mm、52mm；可选 115mm 大电流钳

• 安全等级：CAT III，符合 IEC 工业安规标准

六、典型应用行业

1. 医疗：手术室、ICU 隔离供电系统绝缘故障排查

2. 船舶 / 海工：船上 IT 配电板、机舱动力回路巡检

3. 新能源：光伏逆变器直流侧、储能 PCS 隔离系统

4. 工业：UPS、机床、矿山防爆不接地供电网络

5. 轨道交通、港口岸电隔离电网运维
