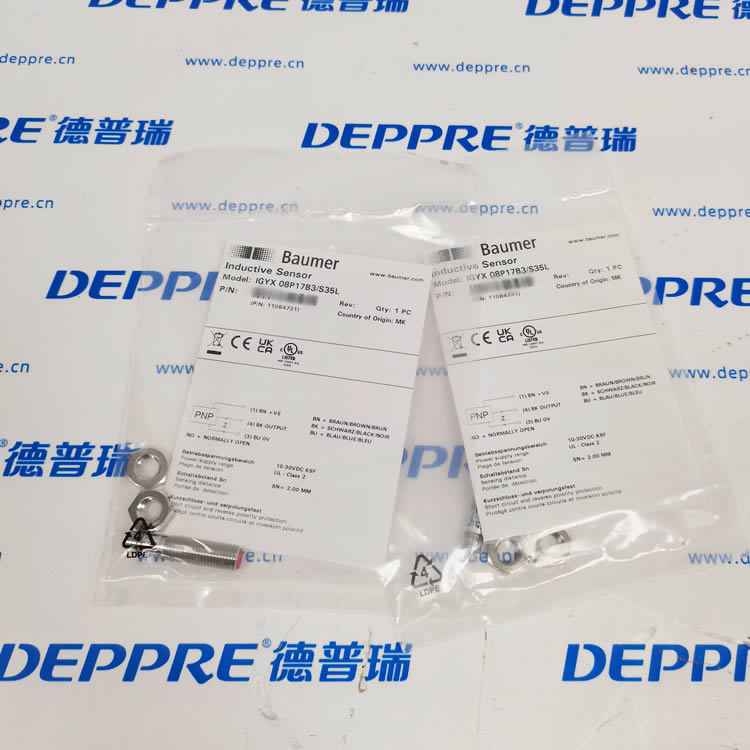

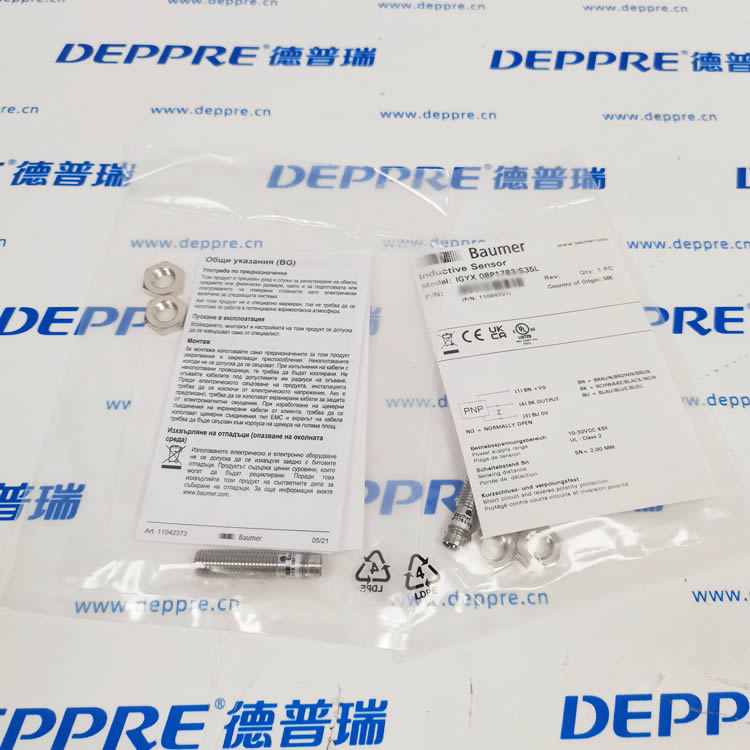

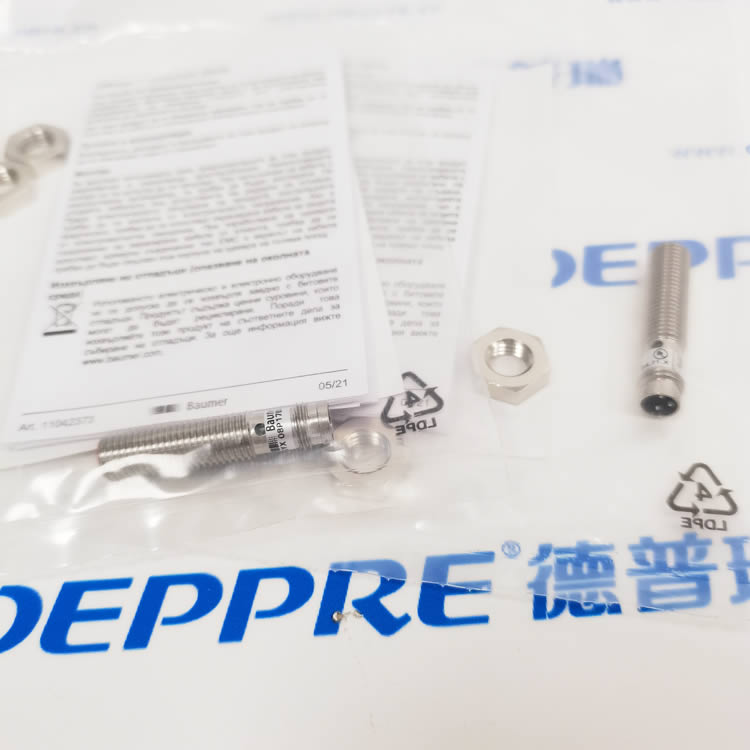

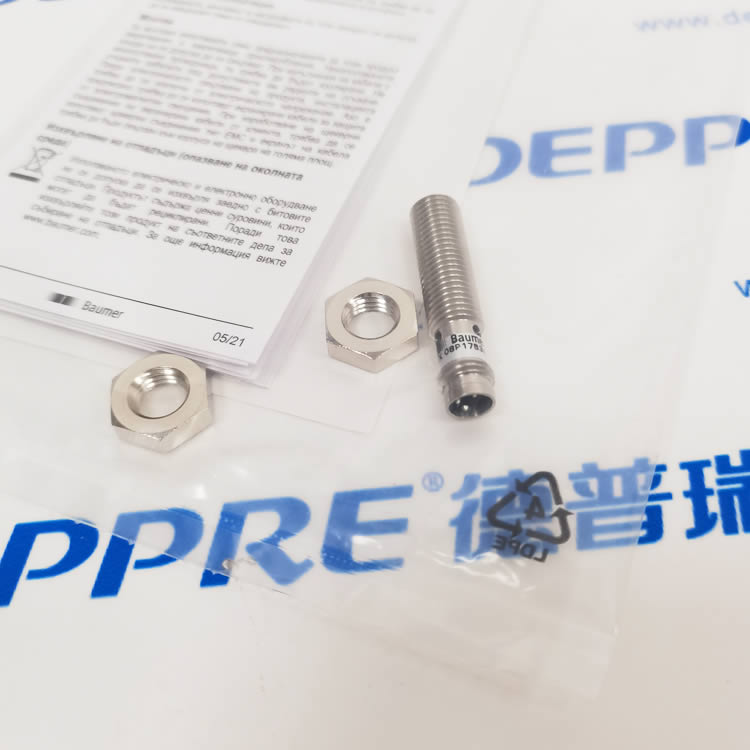

BAUMER IGYX 08P17B3/S35L 堡盟 M8 电感式接近开关完整介绍

一、型号编码释义

1. IGYX：堡盟经济型电感式接近开关系列

2. 08：螺纹外径 M8 圆柱形

3. P：PNP 输出

4. 17：齐平屏蔽式安装（可完全埋入金属支架）

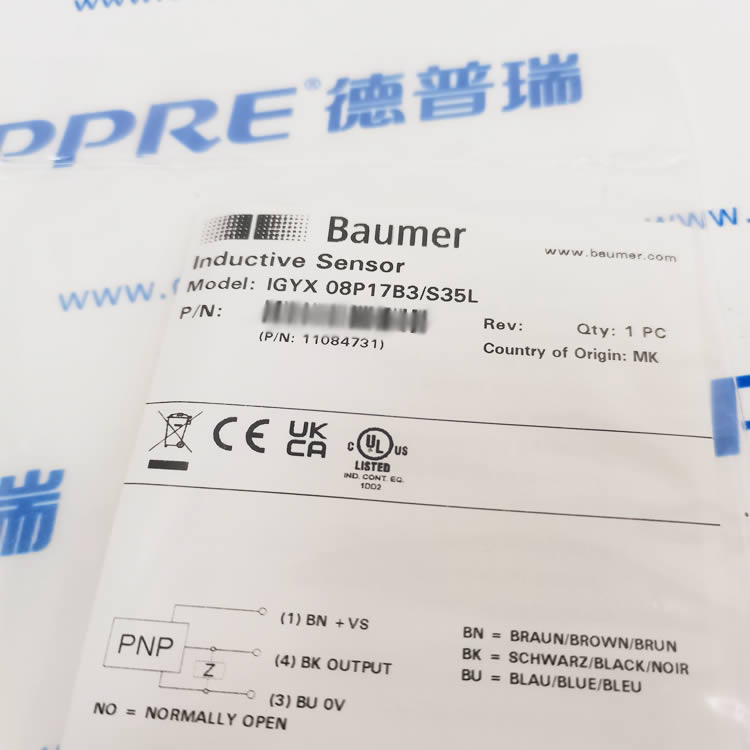

5. B3：3 针 M8 直插连接器、带红色状态 LED 指示灯

6. S35L：标准壳体长度 36mm，不锈钢外壳；订货号 11084731

二、核心技术参数

检测性能

• 额定感应距离 Sn：2mm；可靠工作距离 Sa：1.6mm

• 开关频率：3kHz；迟滞 3%~20% Sr；0~60℃温漂≤±10% Sr

• 安装：齐平屏蔽式，周边金属不干扰检测

电气规格

• 供电：10~30VDC 直流

• 输出：PNP 常开 NO，最大负载电流 200mA

• 自带短路保护、反接极性保护，输出压降＜2.5V

• 静态功耗≤15mA；3 针 M8 公插接口

机械与环境

• 外壳：全不锈钢，感应头红色 PBT 塑料

• 总长 36mm，安装锁紧扭矩最大 5Nm

• 防护等级 IP67；工作温度 - 25℃ ~ +75℃

• 抗 EMC 干扰，符合 EN60947-5-2 工业标准

三、产品核心优势

1. 齐平屏蔽安装，可埋入金属夹具，节省安装空间、抗周边金属干扰；

2. 不锈钢机身 + IP67 防护，耐受机床切削液、液压油、潮湿冷凝环境；

3. 双重电路保护，接线误接、短路不易烧毁传感器；

4. 高频 3kHz 响应，适配高速滑台、小型气缸到位检测；

5. M8 插件式接线，搭配标准 M8 电缆，便于配合 IGUS 拖链走线维护。

四、适配设备应用场景

1. 数控机床小型滑台、工装金属工件到位检测；

2. Woerner 润滑分配器活塞位置、油泵限位信号采集；

3. AIRTAC ESV420 气缸行程到位、挡料机构位置反馈；

4. 液压测试台、气密性工装金属零件有无检测；

5. AMCI 位置模块配套辅助限位、设备门安全检测；

6. 自动化小型线性模组原点、极限限位信号。

五、使用要点

1. 齐平安装时传感器端面与金属支架完全平齐，检测距离不衰减；

2. 配套 M8 3 芯屏蔽线缆，长线场景外壳单端接地减少伺服干扰；

3. 紧固螺母扭矩控制≤5Nm，避免螺纹滑牙损坏不锈钢壳体；

4. 油污粉尘环境定期清理感应面，保证检测稳定。
