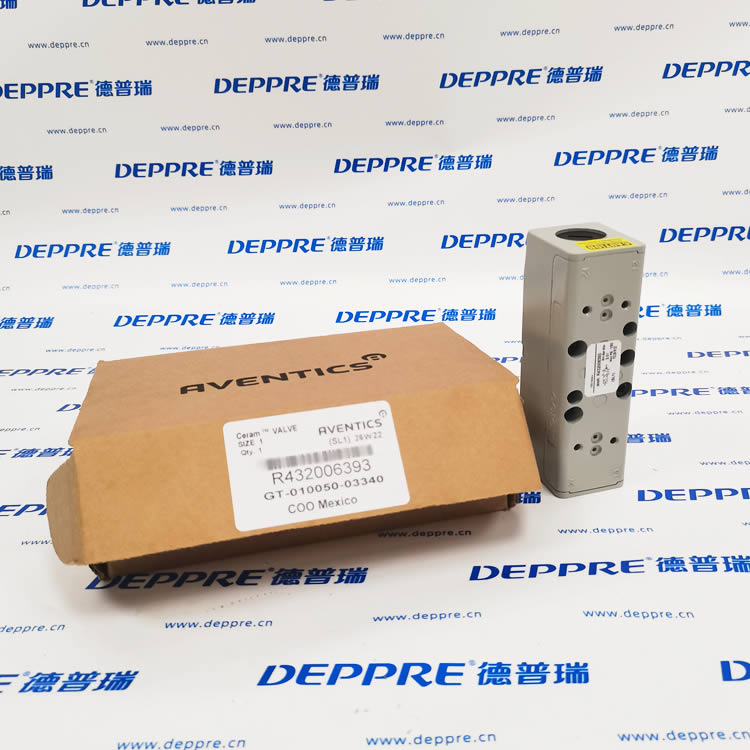

AVENTICS R432006393 安沃驰 CERAM ISO1 二位五通单电控弹簧复位电磁阀

一、完整型号释义

物料号：R432006393完整规格：CERAM-ISO1-5/2SR-E-AIR-PLT

1. CERAM：陶瓷滑片密封长寿命阀系列，免油润滑

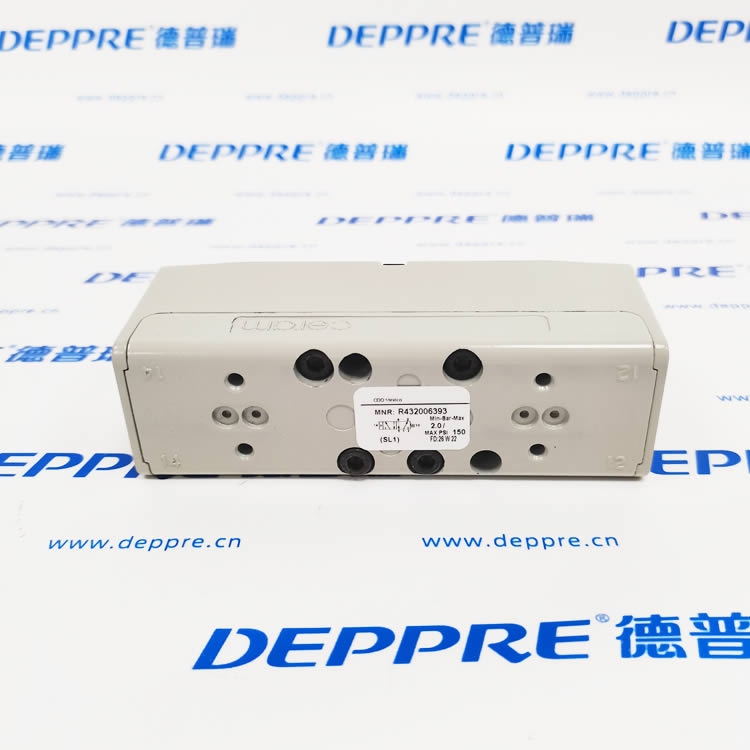

2. ISO1：ISO5599-1 标准 1 号尺寸，通用标准化汇流底板

3. 5/2：二位五通气动换向机能

4. SR：单电控 + 弹簧复位，断电自动复位至初始位

5. E：内置内先导供气，无需外接先导气源

6. AIR-PLT：底板安装式，适配多联阀岛拼装

二、核心技术参数

1. 流体与压力

• 介质：洁净压缩空气（过滤精度≤50μm，可无油）

• 工作压力：3～10.3bar；最小先导压力 3bar

• 额定流量 Qn：1100 L/min，Cv=1.1

2. 电气配置

• 标准线圈：DC24V，功耗 2.7W，电压波动 ±10%

• 接线：EN175301-803 A 型标准多芯插头，带插头后防护 IP65

• 自带无锁手动测试按钮，断电可手动调试气缸动作

3. 机械与环境

• 密封：陶瓷平板滑动密封，耐久≥1.5 亿次循环，不易内泄

• 阀体材质：压铸锌，自重 1.45kg，CNOMO 宽度 30mm

• 工作温度：-15℃ ～ +66℃，耐机床油雾、冷凝水

• 安装：单独底板 / 多联汇流阀岛通用，互换性强

三、结构与工作原理

1. 单电控弹簧复位结构：线圈得电阀芯换向，切断电源后内置弹簧强制复位，设备失气 / 断电时气缸自动退回安全初始工位；

2. 陶瓷密封替代传统橡胶滑柱，耐受含水、含微量油压缩空气，长期高频使用磨损极小；

3. 内先导集成设计，简化外围气管布局，阀岛集中进气、集中排气，布线整洁；

4. 标准化 ISO1 接口，可与亚德客 ESV420 等同规格 ISO 阀岛直接替换改造设备。

四、产品核心优势

1. 陶瓷密封超长寿命，适合机床 24h 不间断量产工况，维护周期大幅延长；

2. 弹簧复位安全特性，断电自动复位，工装、夹紧机构具备失电安全防护；

3. IP65 防水防尘线圈，适配加工中心、液压站潮湿油污环境；

4. DC24V 低功耗 2.7W，多阀阀岛集中使用柜体温升低；

5. 模块化阀岛组合，气管、线缆统一走 IGUS 拖链，布线规整便于检修。

五、适配设备应用（匹配你整套元件清单）

1. 数控机床小型夹紧气缸、挡料、推料机构气动换向；

2. Woerner 润滑分配器气动切换阀、油泵辅助驱动气缸控制；

3. 气密性检测工装、液压测试台双作用 / 单作用气缸驱动；

4. 搭配 BAUMER IGYX 接近开关，采集气缸到位限位信号；

5. 自动化线性滑台吹扫、分料气路通断控制。
