一、品牌与型号释义

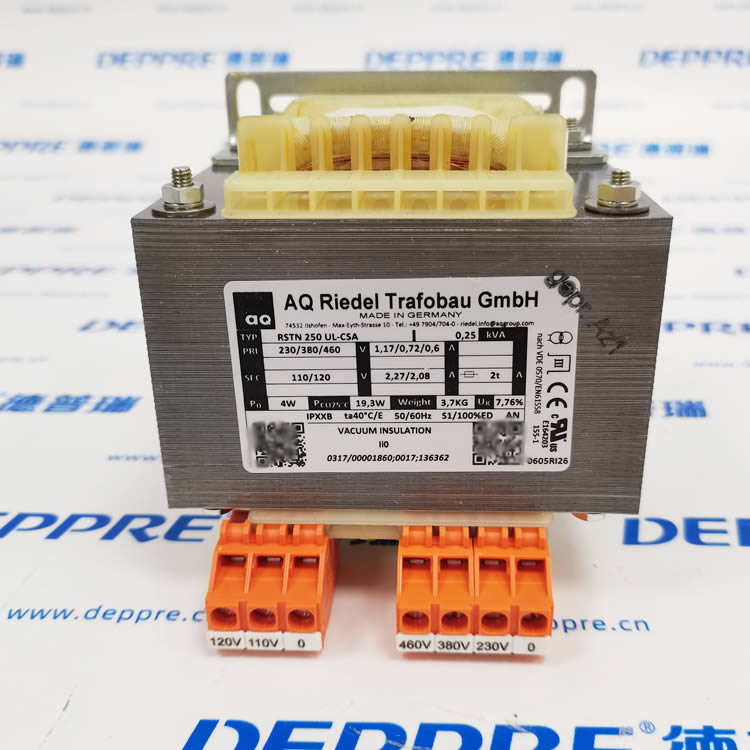

厂商：德国 Michael Riedel Transformatorenbau GmbH（里德尔专业工业变压器厂）型号拆分

1. RSTN：单相干式两用变压器系列，兼具控制变压器 + 隔离变压器属性，初 / 次级内置静电屏蔽层；

2. 250：额定容量 250VA；

3. UL-CSA：整机通过美国 UL 5085、加拿大 CSA 22.2 北美双安全认证，设备出口北美无需更换电源变压器。

二、核心电气规格（标准规格 400V/230V）

1. 额定容量：250VA，连续工作制 S1 长期满负荷运行；

2. 输入（初级）：400V，带 ±5% 调压抽头，兼容 380~420V 工业电网；

3. 输出（次级）：230V；可选定制 24V 安全低压；

4. 频率：50/60Hz 全球通用；

5. 绝缘等级：E 级，标准环境温度 40℃满载，短时 60℃可不降容运行；

6. 防护等级：IP00 开放式，仅限电控柜内自然风冷安装；

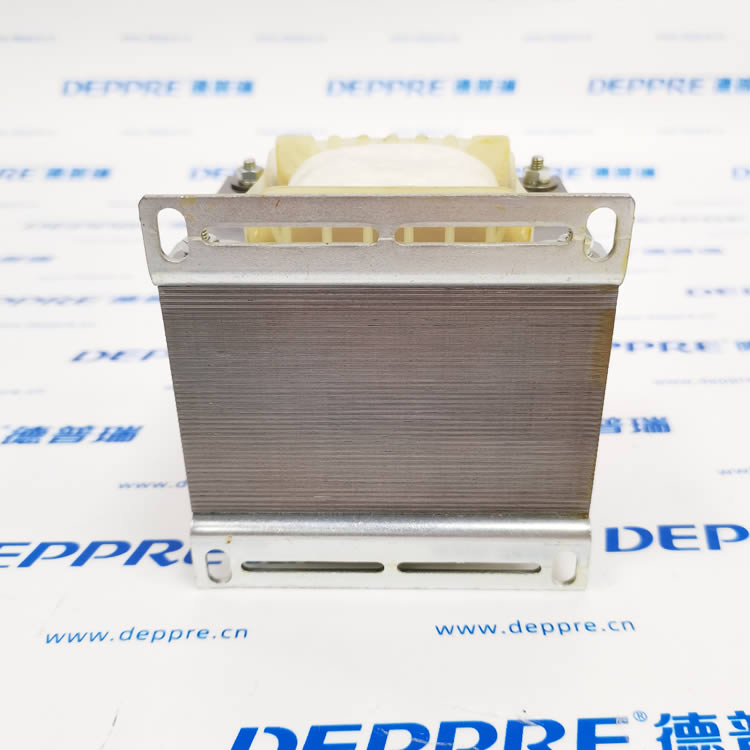

7. 重量：约 3.7kg，底板螺栓固定，标配 6.3mm PE 接地端子；

8. 执行标准：EN61558、VDE0570，满足隔离、控制双重安全规范。

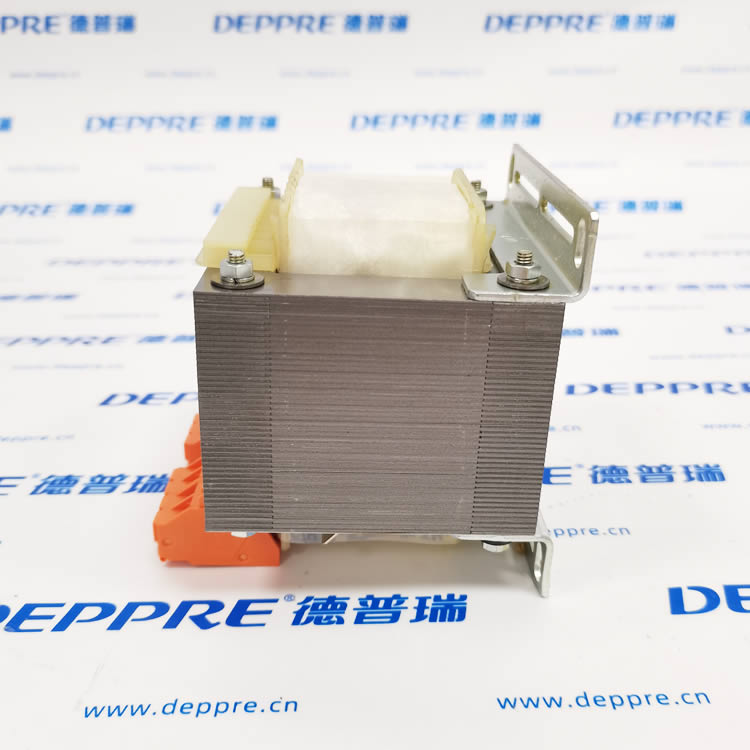

三、结构核心优势

1. 内置静电屏蔽层初次级之间金属屏蔽隔断共模干扰，抑制伺服、变频器杂波，保护 AMCI 模块、DB9 通讯口、流量 / 压力传感器信号稳定不跳变；

2. 真空环氧浸渍绕组无气泡密封，耐机床切削液、液压油、冷凝潮湿，长期运行不易匝间短路、漏电；

3. 低损耗高导磁硅钢片铁芯空载损耗低、温升小，250VA 可同时驱动电磁阀、温控、散热风扇、小型仪表；

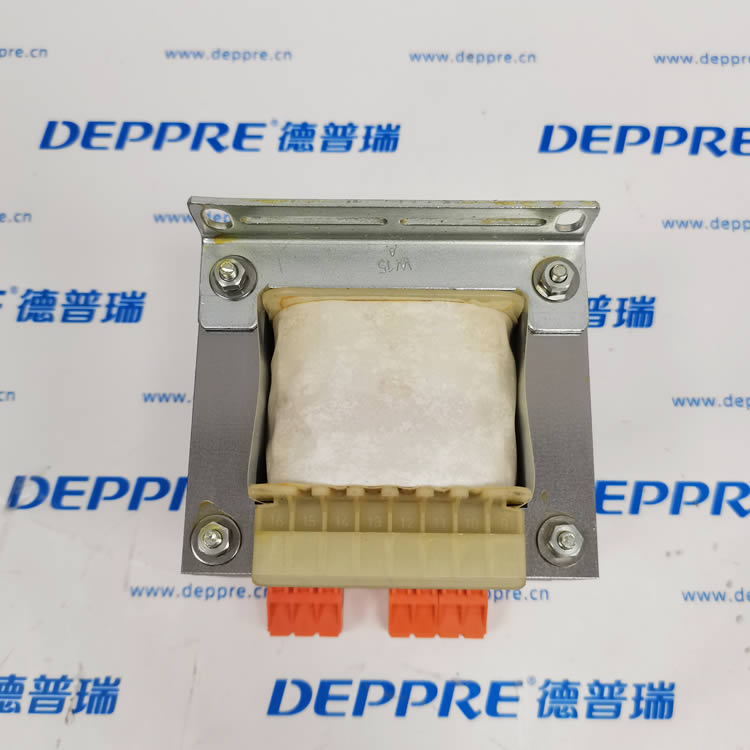

4. 端子带绝缘防护盖板，符合工业防触碰安全规范，检修不易触电；

5. UL+CSA 双认证，整机出口北美机床、自动化设备直接合规，无需额外整改电气。

四、适配你的设备应用场景

1. 数控机床控制柜：400V 工业三相电隔离转为 230V 控制电源，给 AIGNEP、亚德客 ESV420 电磁阀、温控器供电；

2. Woerner 润滑泵站、Rickmeier 油泵控制回路隔离供电，消除动力线缆电磁干扰；

3. Kromschröder 燃烧控制器、风压开关隔离供电，隔绝炉膛感应电避免误报警；

4. 液压测试台、气密性检测设备仪表、传感器稳压隔离供电；

5. 出口北美自动化整机标配控制隔离变压器。

五、安装使用要点

1. 实际负载功率控制≤200W，预留 20% 以上功率冗余，防止持续满载过热；

2. 变压器金属外壳可靠 PE 接地，初次级地线分开独立等电位接地；

3. 安装远离 IGUS 拖链、伺服动力电缆，降低交变磁场耦合干扰；

4. 环境长期高于 40℃工况需降容使用。
