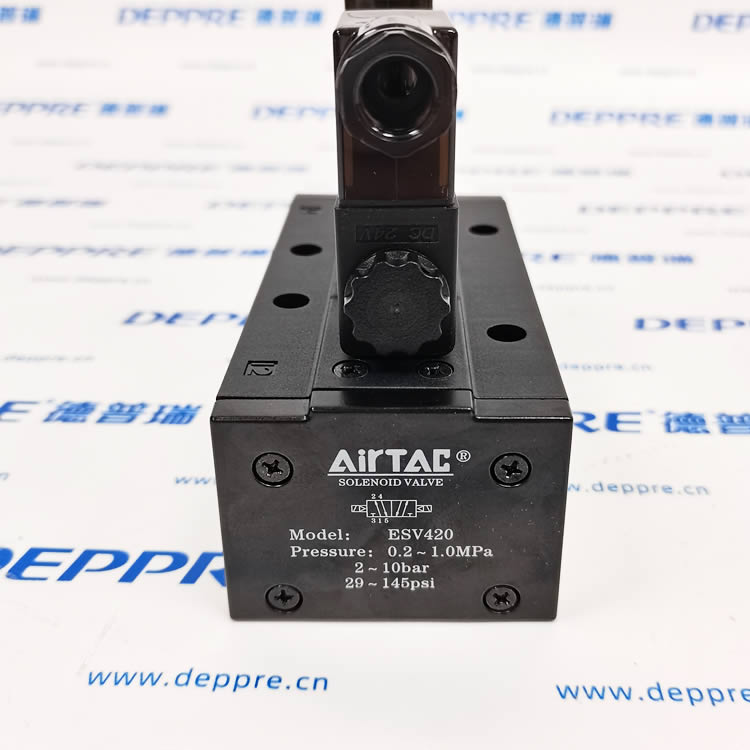

AIRTAC ESV420 亚德客 ISO 标准二位五通双电控电磁阀完整介绍

一、型号编码释义

1. ESV：符合 ISO5599-1 国际标准工业电磁阀系列

2. 4：400 规格系列，底座进气 PT1/2 大流量接口

3. 2：二位五通

4. 0：双电控（两端带线圈，带记忆保持功能）后缀区分：

• ESV420B：出线式线圈（标准工业款，IP65 防水）

• 电压代码：DC24V、AC220V、DC12V 可选

二、核心技术参数

1. 机能：5/2 二位五通双电控，断电保持当前气路状态

2. 介质：洁净压缩空气（前置 40μm 过滤器），无需油润滑

3. 工作压力：内先导 0.2~1.0MPa（2~10bar）；外先导 0~1.0MPa

4. 耐压：1.5MPa

5. 流量：有效截面积 69mm²，CV 值 3.85，大流量适合大缸径气缸

6. 接口：阀岛底座 PT1/2，端板 PT3/4

7. 线圈功耗：DC24V 仅 2W，发热低；防护 IP65，B 级耐热

8. 温度范围：-20℃ ~ +70℃

9. 换向响应：50~68ms，带红色手动测试按钮，断电可手动调试

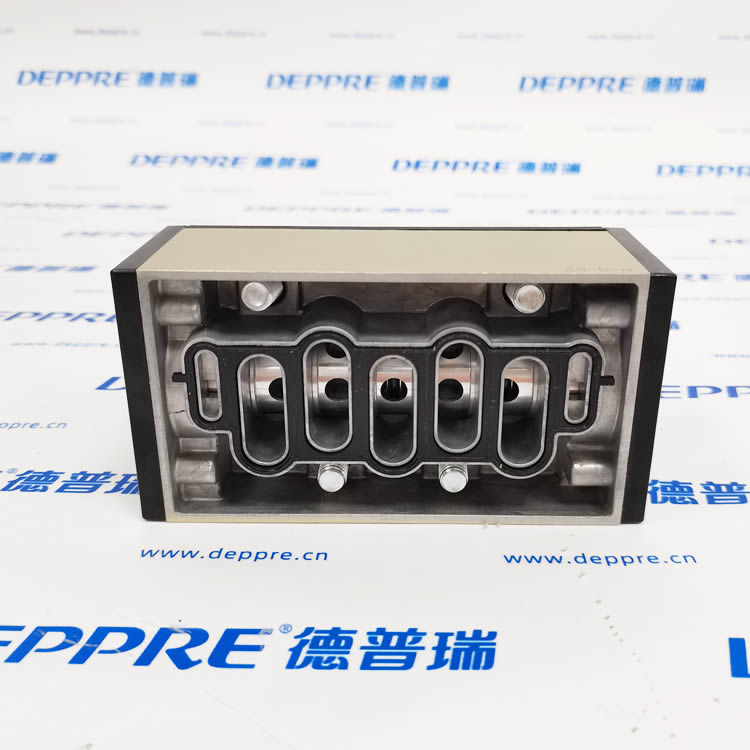

10. 安装：必须搭配 ESV400 系列单体 / 多联汇流底座，可拼装阀岛

三、结构与工作原理

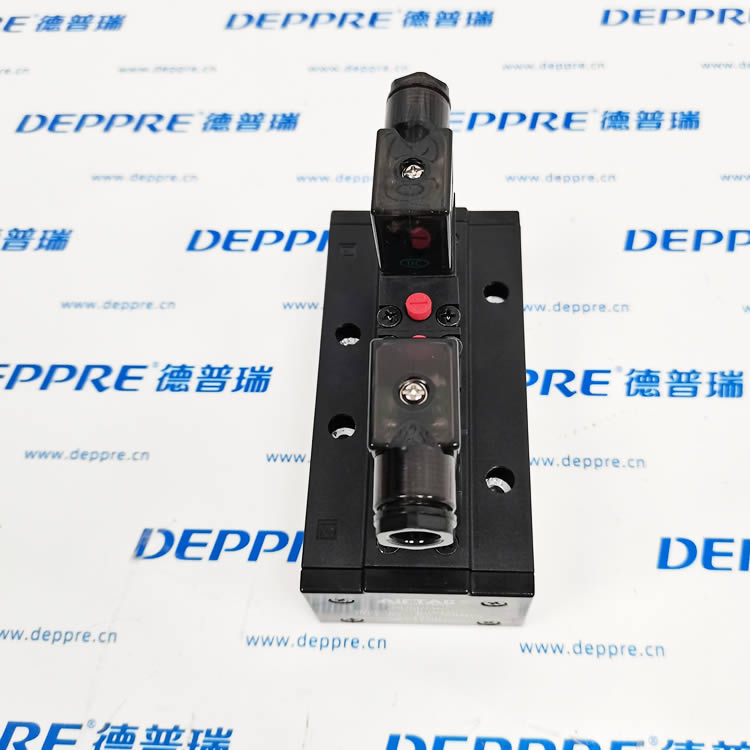

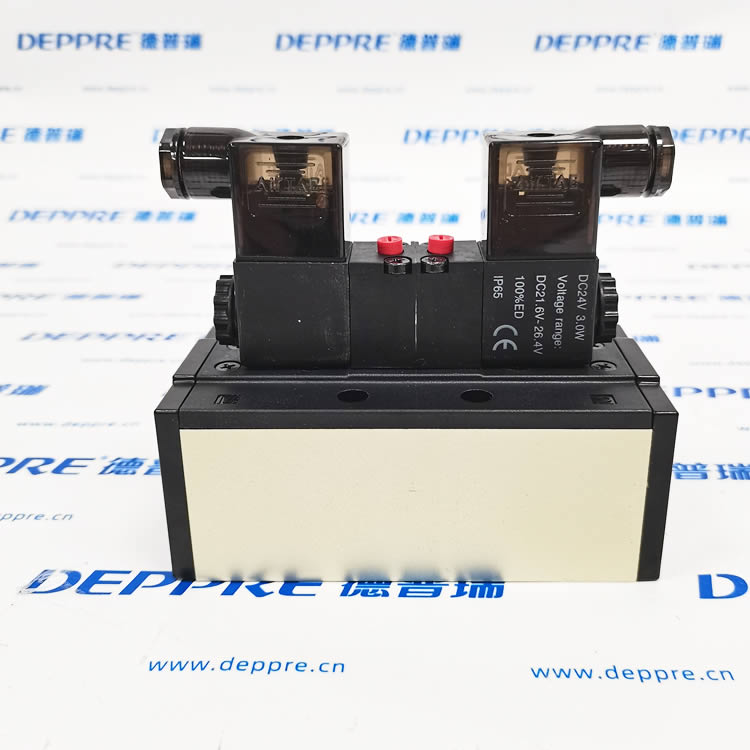

1. 双电控记忆结构两端各一组电磁线圈，单侧线圈得电切换阀芯；断电后阀芯靠气压力锁止，气路保持不变，无需持续通电维持工位，节能。

2. 内置滑柱式密封，底座自带集成排气节流，无需额外加装节流阀调节气缸速度。

3. 可切换内 / 外先导模式，高粘度气源、低压工况可改用外先导供气。

四、产品核心优势

1. ISO 标准通用底座，兼容市面同规格阀岛，设备改造替换便捷；

2. 大流量通径，适配大型夹紧气缸、升降气缸、气动挡板；

3. 双电控断电记忆，冲压、工装设备断电可保工件夹紧不掉落；

4. IP65 防水线圈，适配机床油雾、液压站潮湿工况；

5. 模块化多联阀岛，集中供气、布线整洁，配套拖链走线；

6. 耐磨密封，百万次耐久，故障率低。

五、配套应用（匹配你的设备清单）

1. 数控机床大型气动夹具、升降滑台气缸换向；

2. Woerner 润滑系统气动分配阀、油路切换大缸驱动；

3. 燃烧机 Kromschröder 气动风门挡板控制；

4. 气密性检测工装夹紧、密封气缸气路切换；

5. 液压测试台、自动化产线重载气动执行元件控制；

6. 搭配 IGUS 拖链保护气管线缆，控制柜集中阀岛布置。

六、使用要点

1. 气源前置精密过滤器，避免杂质卡滞阀芯；

2. 双电控需两端独立控制信号，不可单线圈长期通电；

3. 多阀集中使用多联汇流底座，统一进气排气；

4. 潮湿重油污工况选用 ESV420B 出线防水线圈。
