D-SUB 9PIN（DB9/DE9）完整产品介绍

一、产品基础概述

D-SUB 9PIN 标准名称DE-9，行业俗称 DB9，是 D-Subminiature（D 型微型连接器）9 引脚规格，梯形 D 金属外壳，两排布局（上 5 针、下 4 针），自带防反插结构与锁紧螺丝，是工业串行通信通用标准接口。

核心结构特点

1. D 型金属屏蔽外壳：隔绝变频器、伺服电机电磁干扰，适配机床强干扰环境；

2. 锁紧固定：两端 M3/M4 螺丝锁死，振动工况不易松动脱落；

3. 分公母两类

• 公头 Male：外露金属插针，多用于设备面板固定端口；

• 母头 Female：内凹插孔，多用于连接线端头；

二、主流产品分类（按安装 / 接线方式）

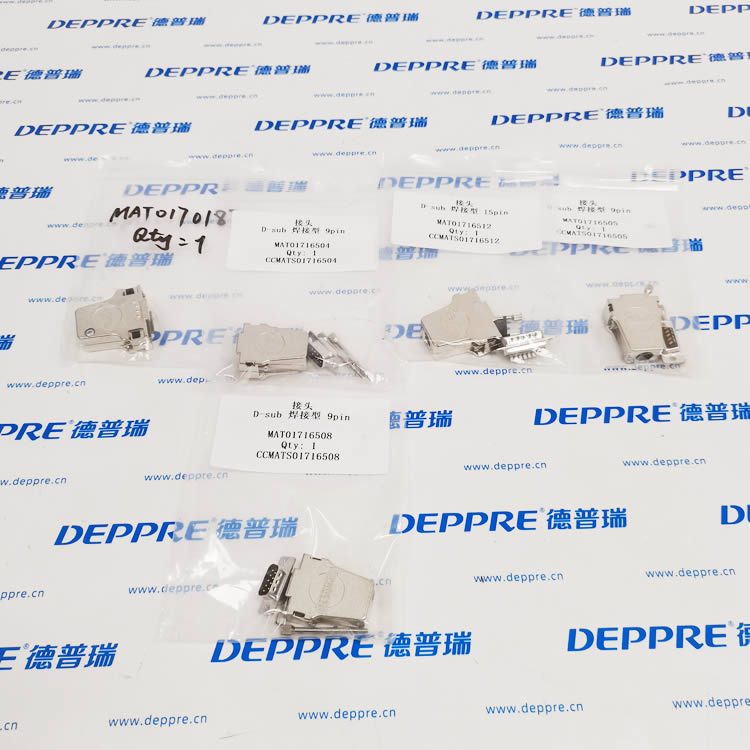

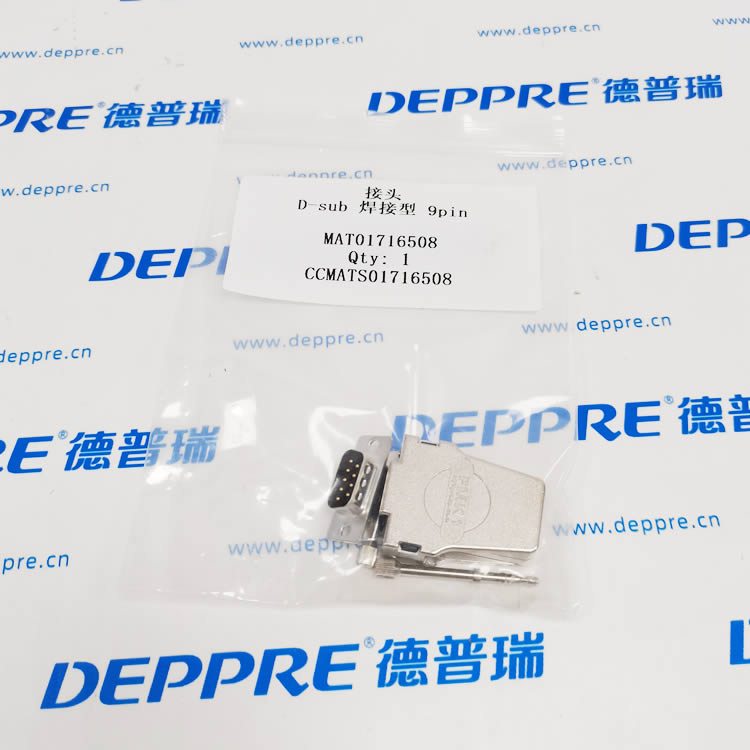

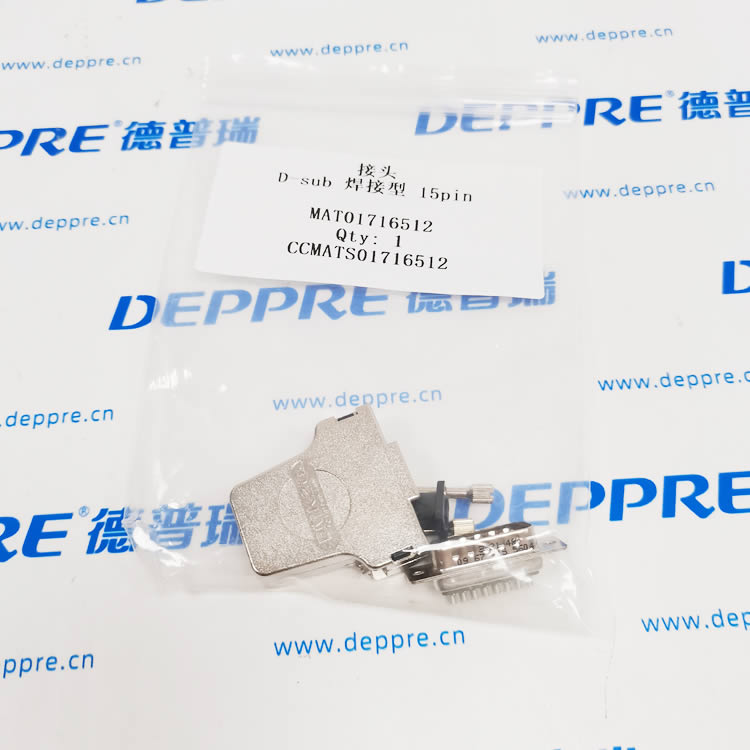

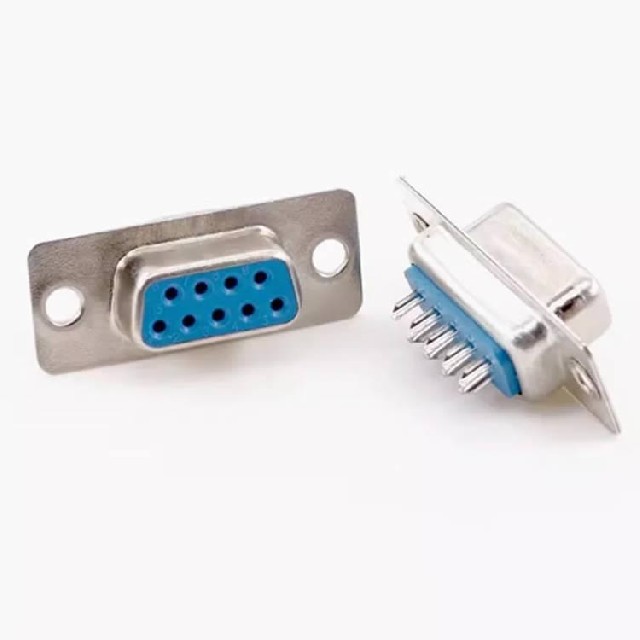

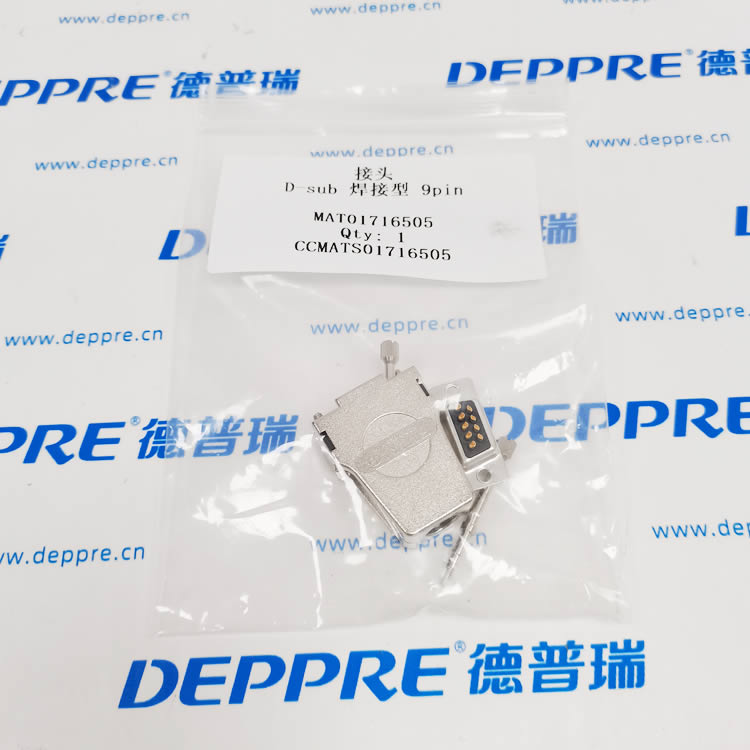

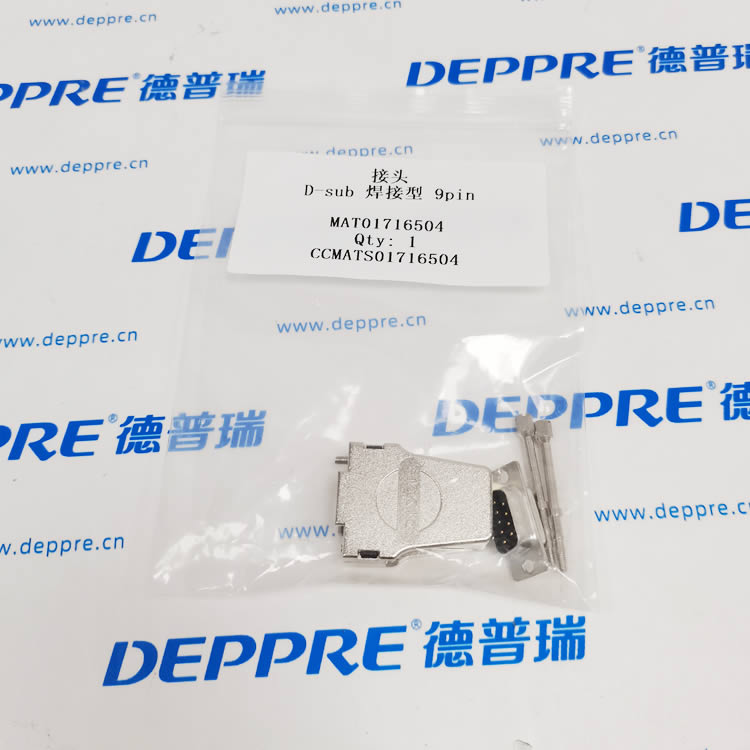

1. 面板焊线式（工业设备最常用）

金属法兰带安装孔，线缆后端焊接，可装配屏蔽外壳，用于控制柜、仪表外部通讯口。

2. PCB 板载型（直插 / 弯插）

• 直插立式：引脚垂直焊 PCB；

• 90° 弯插卧式：节省柜体内部空间，PLC、AMCI 模块、伺服驱动内置端口标配。

3. 压接式 / 螺丝端子免焊款

无需电烙铁，线缆直接螺丝压紧，现场设备快速接线维护。

4. 密封防水款 IP67

带硅胶密封圈，户外、油污冲洗设备使用，防护等级升级。

三、标准 RS232 引脚定义（工业通用）

两排 9 针核心三线即可完成基础通讯：2 (RXD 接收)、3 (TXD 发送)、5 (GND 信号地)

四、电气与环境参数

1. 额定电流：单针 1~5A，信号传输低电流；

2. 绝缘耐压：1000V AC；

3. 工作温度：-40℃ ~ +85℃；

4. 适配协议：RS232、RS485、Modbus、编码器差分信号；

5. 机械寿命：标准冲压触点 500 次插拔，机加工镀金触点≥10000 次工业耐用款。

五、产品核心优势

1. 工业通用标准：全系列工控、传感器、仪表统一接口，兼容性极强；

2. 金属屏蔽抗干扰：完美适配机床伺服、液压站变频器干扰场景，稳定流量 / 位置传感器信号；

3. 安装形式丰富：面板、PCB、免焊端子全覆盖，适配柜内 / 设备外部；

4. 结构牢固：双螺丝锁紧，冲压、风电振动设备长期可靠连接；

5. 成本低、备件通用，售后替换方便。
