KRAUS&NAIMER KG32B.T303.E 负荷隔离开关完整解析

一、品牌与型号分段释义

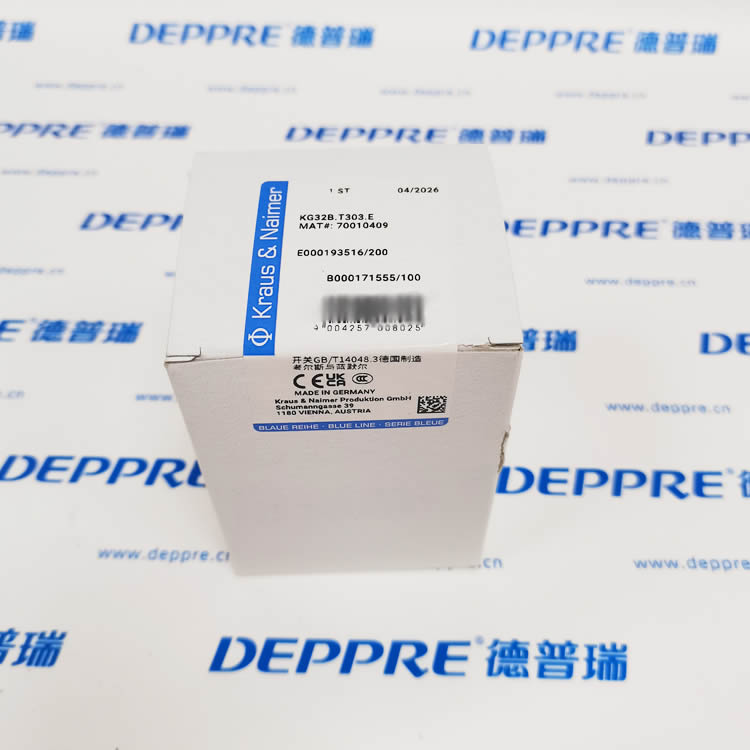

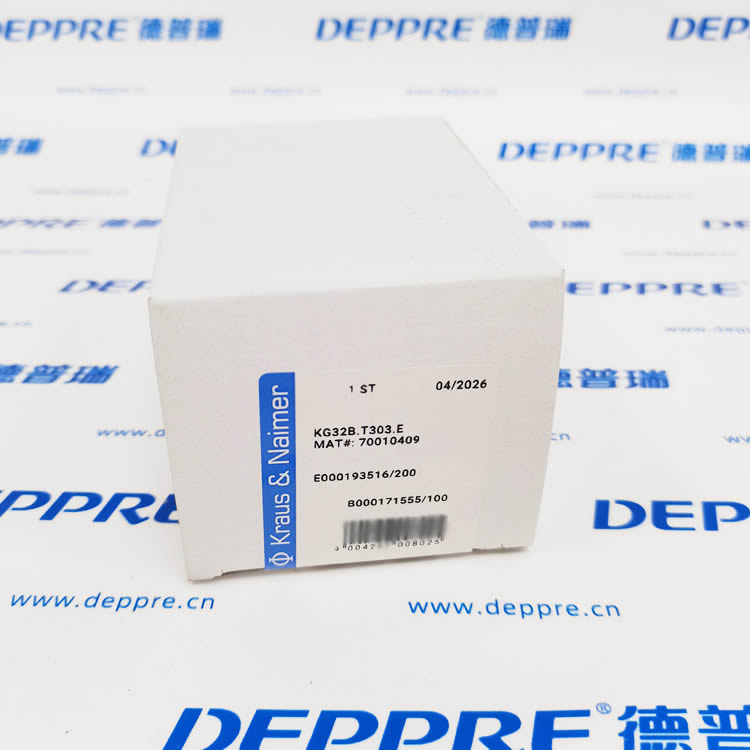

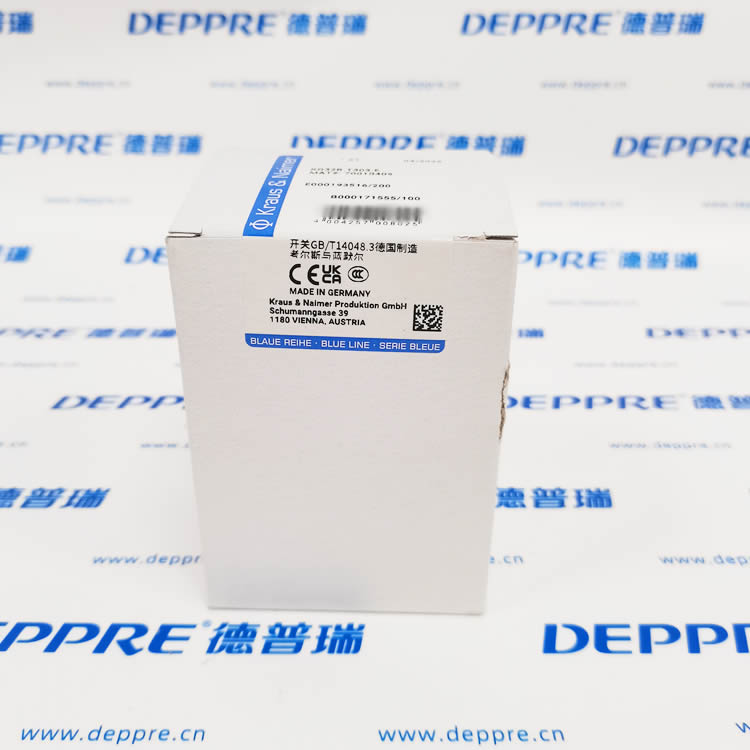

品牌：奥地利 KRAUS & NAIMER（K&N，考尔斯和蓝默尔）型号：KG32B.T303.E

1. KG：Blue Line 系列负荷隔离开关 / 主电源开关

2. 32：额定发热电流 Ith=32A

3. B：标准方形面板安装本体

4. T303：凸轮功能代码

   区分：T103 为普通主开关；T303 具备强制安全隔离结构，满足设备检修 LOTO 锁断电规范，断口绝缘爬距更大，安全等级更高

• T30 = 0-1 两档三相主切断标准凸轮程序（仅 OFF/ON 两档位）

• 3 = 3 个主功率极 L1/L2/L3

5. E：柜门前置操作型（手柄装柜门外侧，开关主体在柜内）

二、核心电气额定参数

1. 额定发热电流 Ith：32A

2. 额定绝缘电压 Ui：690V

3. 400V 负载容量

• AC-23A（整机混合负载）：11kW

• AC-3（三相电机直接分断）：7.5kW

4. 短路耐受：配合 gG 熔断器短时耐受 350A/1s

5. 隔离认证：符合 IEC60947-3 安全隔离开关标准，断开可见安全断口，可挂锁锁定 OFF 档

6. 端子：M4 螺钉端子，适配 10～16mm² 铜电缆，紧固扭矩 1.2~1.5N・m

7. 防护：柜内本体 IP20；柜门装配操作面 IP65

8. 机械寿命：≥10 万次；电气满载分断寿命≥2 万次

9. 工作温度：-20℃ ~ +70℃

三、结构与工作原理

内部结构

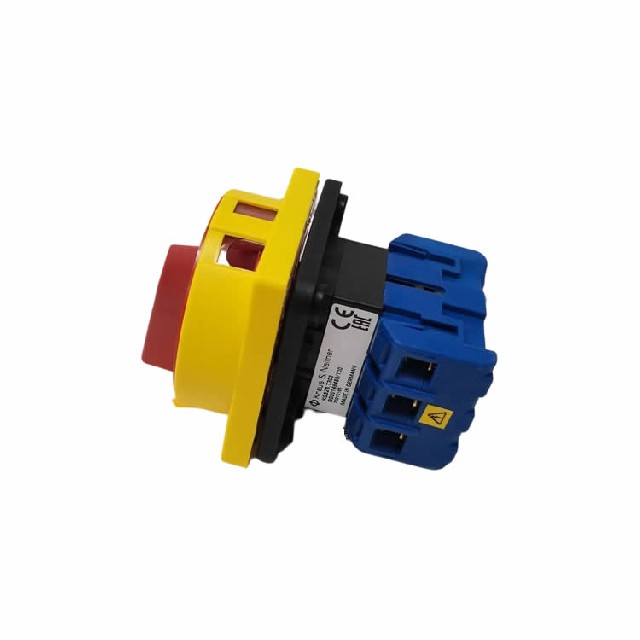

阻燃蓝色基座、三组银合金主触点、储能弹簧强制分断机构、凸轮驱动轴、四孔方形安装法兰。

通断逻辑

1. OFF 档位（检修位）储能弹簧强力拉开三相触点，形成足够绝缘隔离断口，三相完全断电；手柄可加装挂锁锁死，防止误合闸，满足机床、液压设备安全检修规范。

2. ON 档位（运行位）旋转手柄带动凸轮压紧三相主触点，L1/L2/L3 全导通，整机供电。

T303 对比 T103 核心差异

• T103：普通主开关，隔离性能基础；

• T303：强化安全隔离型，触点开距、爬电距离加大，机械储能分断力度更强，适合对安全规范要求高的设备（冲压、液压站、风电辅机）。

四、产品核心优势

1. 强制储能分断无论手柄快慢旋转，弹簧极速分断电弧，杜绝触点粘连带电检修隐患。

2. 高安全隔离等级适配欧盟机械安全标准 EN60204，设备整机标配检修总开关。

3. 32A 通流能力可同时承载液压泵电机、冷却风机、润滑泵站全套负载。

4. 柜门前置安装 E 结构仅操作手柄外露，开关主体封闭柜内，布线整洁、防触电。

5. 耐油污工业壳体阻燃耐油材质，适配机床油雾、多粉尘车间 24h 连续运行。

五、典型配套应用（匹配你全套液压 / 润滑元件）

1. Woerner 多点润滑泵站控制柜总电源切断润滑泵、加热模块、流量 / 液位传感器成套供电隔离，检修断电锁止。

2. RICKMEIER 齿轮泵液压站主隔离开关液压泵、冷却循环电机三相回路安全分断。

3. 数控机床、龙门加工中心整机总电源开关，主轴 + 伺服系统统一断电。

4. Kromschröder 燃烧机、热处理烘箱控制柜安全检修开关。

5. 液压综合测试台、气密性检测设备动力回路隔离。

六、安装接线要点

1. 柜门方形四孔开孔安装，手柄朝外，开关本体置于电控箱内部；

2. 上端端子接三相进线 L1/L2/L3，下端接负载母线；

3. 设备停机检修必须旋转至 OFF 并加装挂锁锁定手柄；

4. 多振动冲压 / 风电设备每半年复检端子螺钉，防止发热松动。
