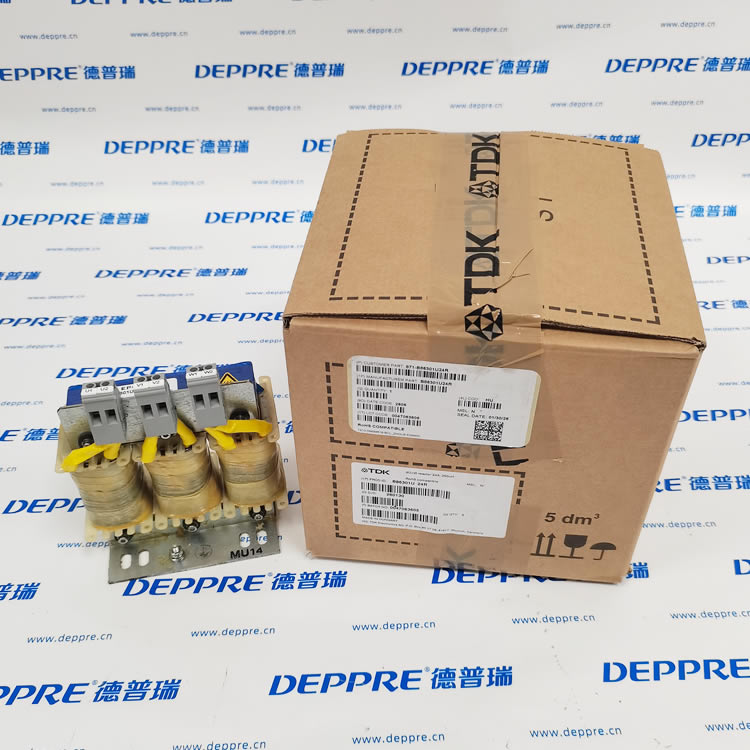

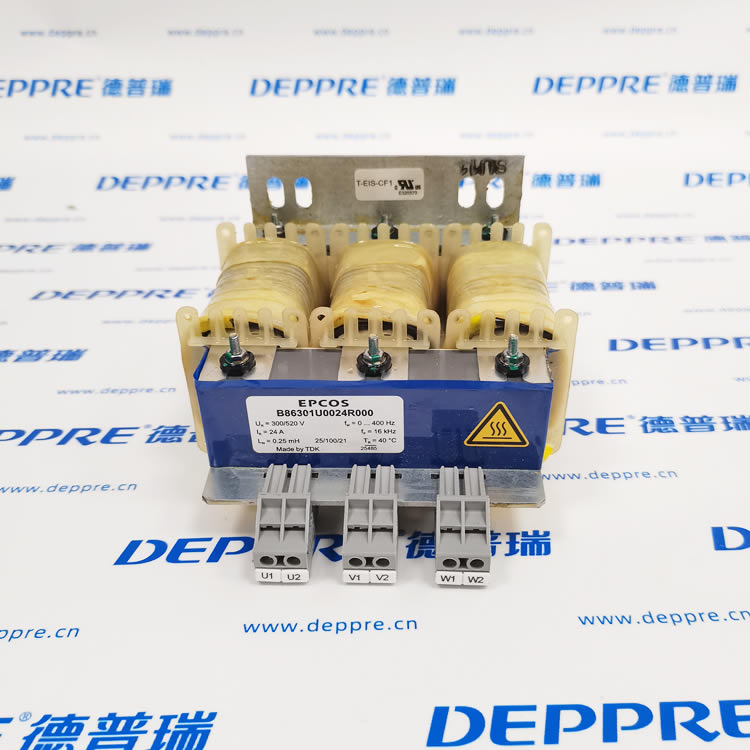

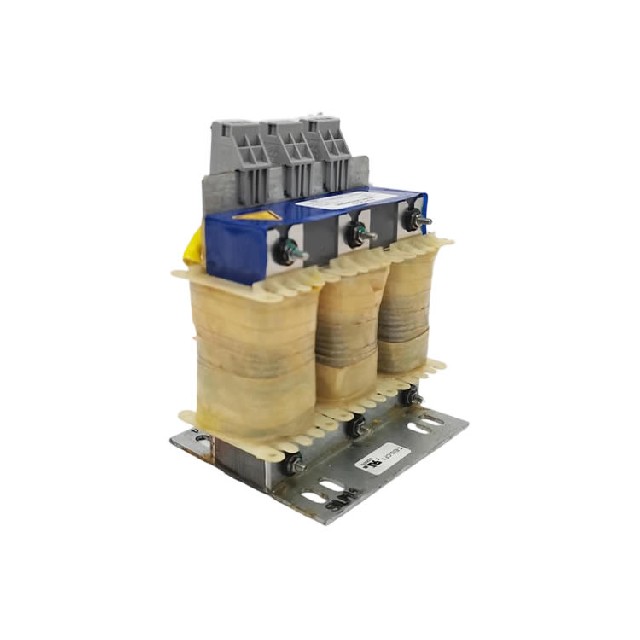

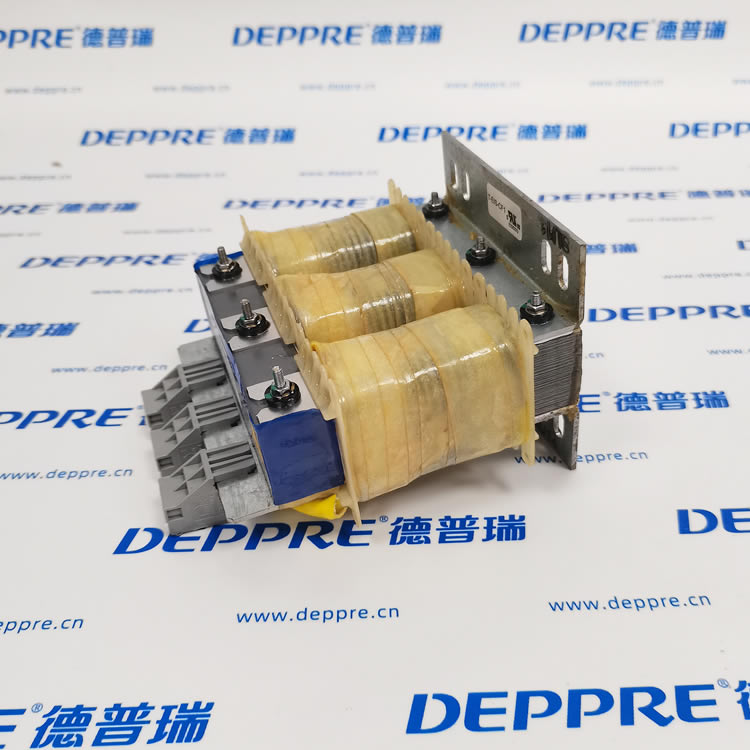

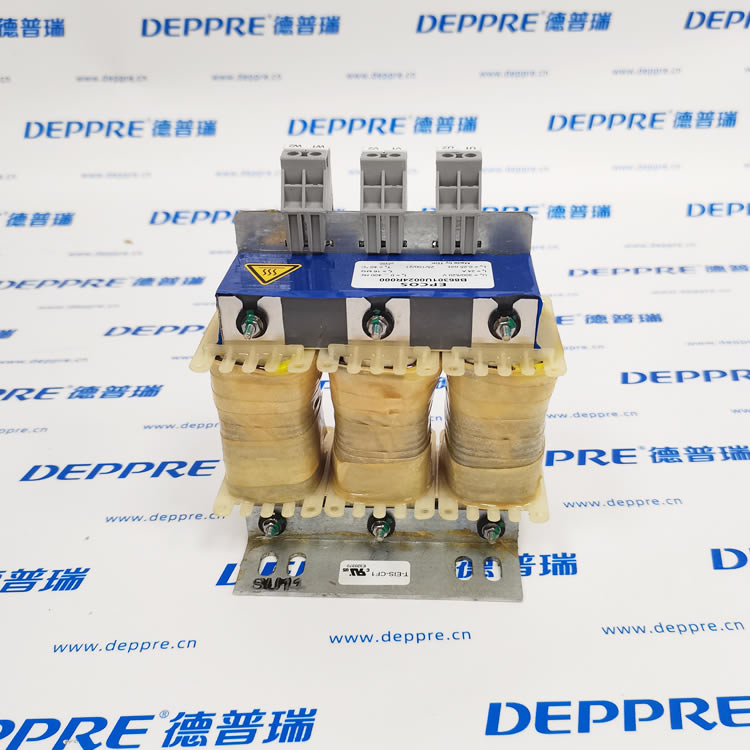

TDK B86301U0024R000（三相 dv/dt 输出电抗器）

一句话定位：24A/520V、250μH、三相 dv/dt 输出电抗器，用于变频器–电机间，抑制电压尖峰与 dv/dt，保护电机绝缘、延长电缆长度。

一、基本信息

• 品牌：TDK（EPCOS）

• 型号：B86301U0024R000

• 系列：B86301U（三相 dv/dt 输出电抗器）

• 类型：电机扼流圈 /dv/dt 滤波器

• 安装：面板安装（底盘安装）

• 防护：IP20（防手指触及）

• 绝缘等级：UL Class F（155℃）

• 标准：IEC 60076‑6、RoHS 合规

二、核心电气参数

• 额定电压：520 VAC（三相）

• 额定电流：24 A（连续）

• 电感值：250 μH（±10%）

• 阻抗 / 压降：uk≈1%

• 直流电阻：≈12 mΩ/ 相

• 频率范围：0～400 Hz

• 开关频率：最高 16 kHz

• 适用电缆长度：≤50 m（典型），最长 100 m

三、机械与环境

• 尺寸（长 × 宽 × 高）：约 130×90×150 mm

• 重量：约 6.5 kg

• 端子：安全型接线端子（Finger‑safe）

• 冷却：自然冷却

• 工作温度：‑25℃ ～ +100℃

• 存储温度：‑40℃ ～ +125℃

四、核心功能

1. 抑制 dv/dt：把变频器输出5～10 kV/μs的电压陡度降至 **<500 V/μs**，减少电机绕组绝缘老化与局部放电。

2. 抑制反射波过电压：长电缆（>50 m）时防止电机端电压叠加至1.8 倍额定值，避免绝缘击穿。

3. 降低高频谐波与 EMI：减少电缆高频损耗与辐射干扰，改善 EMC 表现。

4. 平衡三相电流：减少电机振动、噪声与过热。

五、典型应用

• 变频器驱动系统：电梯、水泵、风机、输送机、HVAC

• 长电缆场景：变频器–电机距离 50～100 m

• 高压 / 高频工况：520 VAC、高频开关（≤16 kHz）

• 电机绝缘保护：旧电机、变频改造、可靠性要求高的设备
