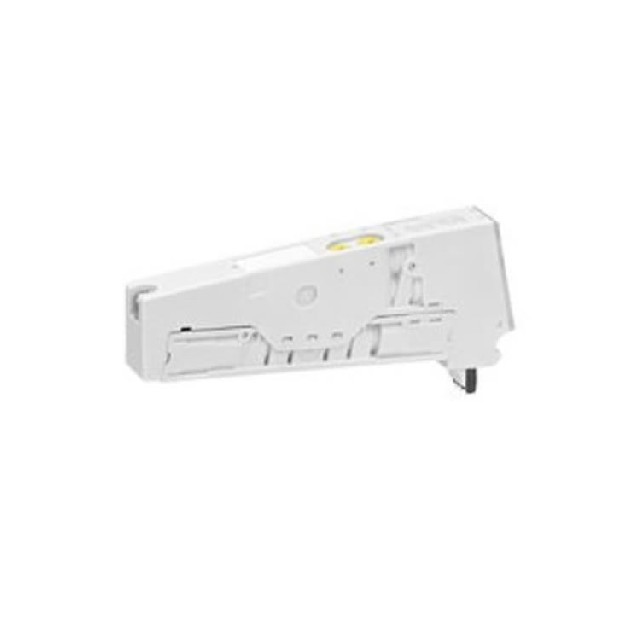

AVENTICS R422103002（AV05 系列 二位五通双线圈电磁阀）

一句话定位：24VDC、5/2 双线圈、外部先导、底板连接的紧凑型气动换向阀，流量大、切换快，适合自动化气缸控制。

一、基本信息

• 品牌：AVENTICS（安沃驰，Emerson 旗下）

• 型号：R422103002

• 系列：AV05

• 全称：AV05‑5/2DS‑VT00‑024VDC‑LOC

• 功能：5/2 二位五通、双线圈、电子控制

• 安装：底板安装（集成阀岛）

• 外壳：玻纤增强聚酰胺（尼龙）

• 重量：约 0.064 kg

二、电气参数

• 工作电压：24 V DC

• 电压范围：‑10% ～ +10%

• 功率：0.55 W（低功耗）

• 暂载率：100%（连续工作）

• 指示灯：黄色 LED（通电 / 动作）

• 防护等级：IP65（接线端）

• 电气连接：插座式（标准工业接头）

三、气动参数

• 换向原理：5/2 二位五通，双线圈（双侧操作）

• 结构：滑阀、正重叠、软密封

• 额定流量 Qn：700 l/min（标准状态）

• 工作压力：‑0.9 ～ 10 bar（真空～高压）

• 控制压力（先导）：3 ～ 8 bar（外部先导）

• 切换时间：≈13 ms（开 / 关）

• 介质：压缩空气（过滤 40μm、含油量 0–5 mg/m³）

四、环境与机械

• 温度：‑10℃ ～ +60℃（介质 / 环境）

• 手动操作：锁定式手动按钮（LOC）

• 安装：底板安装（阀岛组合）

• 尺寸：超紧凑（约 30×30×60 mm）

五、型号含义（R422103002）

• R422：AV05 系列双线圈阀

• 103：5/2、外部先导、底板连接

• 002：24VDC、带锁定手动（LOC）

六、典型应用

• 工业自动化：气缸 / 执行器控制、流水线、包装机械

• 气动系统：高频切换、大流量需求、阀岛集成

• 工况：24V 直流供电、需要手动锁定、IP65 防护
