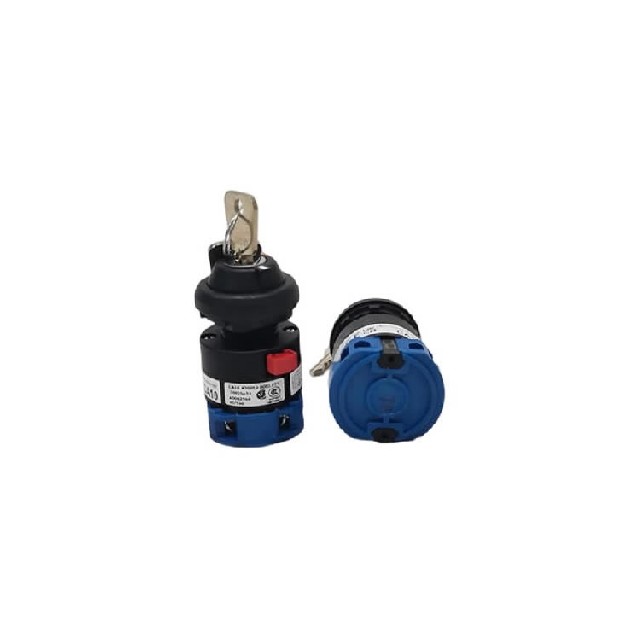

KRAUS&NAIMER（奥地利 K&N 蓝系列）CA10.A200*J-0002.FT1 钥匙型凸轮转换开关

一、型号拆解

• CA10：蓝系列 S0 规格，约定发热电流 Ith=20A，面板开孔 48×48mm，K&N 经典紧凑型凸轮开关本体

• A200：凸轮代码→两档位（OFF-ON）通断结构，60° 操作转角，标准电源启停回路凸轮排布

• J-0002：钥匙锁定操作头（J = 钥匙旋钮），0002 为锁芯编码，钥匙拔出仅在 OFF 档位（断电拔钥匙、通电锁止无法取钥匙，安全隔离）

• FT1：IP65 密封面板安装结构、前法兰固定、防溅防尘防水，机柜面板嵌入式安装

二、电气参数

1. 额定绝缘电压 Ui=690V AC；约定热电流 20A

• AC-3（电机负载）：400V→5.5kW；AC-23A 阻感负载标配选型

2. 触点：2 极（2 常开回路），侧出线防护接线端子（防手指误触 EN50274），M3.5 锁紧螺钉接线

3. 工作温度：-25℃～+55℃，机械寿命≥500 万次，电气寿命≥20 万次

三、结构与功能

1. 档位：2 位 0 (OFF) ⇔ I (ON)，旋转 60° 切换

• OFF 位：钥匙可拔出，开关断开；ON 位：钥匙锁死无法拔出，回路导通（设备上电后不能拿走钥匙防误断电）

2. 防护：面板侧 IP65，适合潮湿、粉尘机床 / 设备控制柜环境

3. 安装：标准 48×48mm 方孔面板开孔，前法兰锁紧固定

四、应用场景

机床主电源钥匙开关、自动化设备总电源隔离、电控柜安全上锁开关、起重设备启停锁控、设备权限管控（专人钥匙上电）。

五、同系列区分

• FT1 = 前装密封 IP65；FT2 = 柜门加长轴型；普通旋钮不带 J = 无钥匙自由旋转
