LEF 430-00-12-26-00-31-LC4｜法国 LEF 阀门防爆限位开关盒（NAMUR 本安型）

一、品牌与型号释义

品牌：LEF INDUSTRIES（法国，阀门回讯器专业厂商），430 系列防爆阀位反馈开关盒分段：430-00-12-26-00-31-LC4

1. 430：产品系列，通用型阀门限位开关箱体

2. 00：标准壳体材质 Vestamid 工程塑料

3. 12：内置2 路 NAMUR 本安感应式开关（无源 8VDC 防爆探头）

4. 26：凸轮调节规格、行程可调型

5. 00：无附加气呼吸阀

6. 31：安装支架：VDI/VDE3845 不锈钢支架、ISO F05 阀装尺寸

7. LC4：出线接口 M20、电缆 8~12mm、端子接线、ATEX 防爆 IIC T6 等级

二、关键电气参数

1. 开关类型：NAMUR 本安电感式传感器（防爆 Ex ia IIC T6），供电 DC8V（配套安全栅使用）

2. 触点：2 组常闭 NC 无源信号，无机械触点、无火花

3. 防爆认证：II2GD Ex ia IIC T6、Ex tD A21 粉尘防爆（INERIS 法国防爆认证）

4. 防护等级：IP65/IP66，耐粉尘、水汽、化工腐蚀介质

5. 工作温度：-20℃～+60℃，石化、油气防爆环境标配

6. 出线：M20*1.5 尼龙格兰，适配 8~12mm 控制电缆

三、机械结构与尺寸

• 外壳：Vestamid 高强度玻纤尼龙，抗腐蚀、耐酸碱化工气体

• 外形尺寸：172×96×98mm，整机约 0.7kg（含不锈钢安装支架）

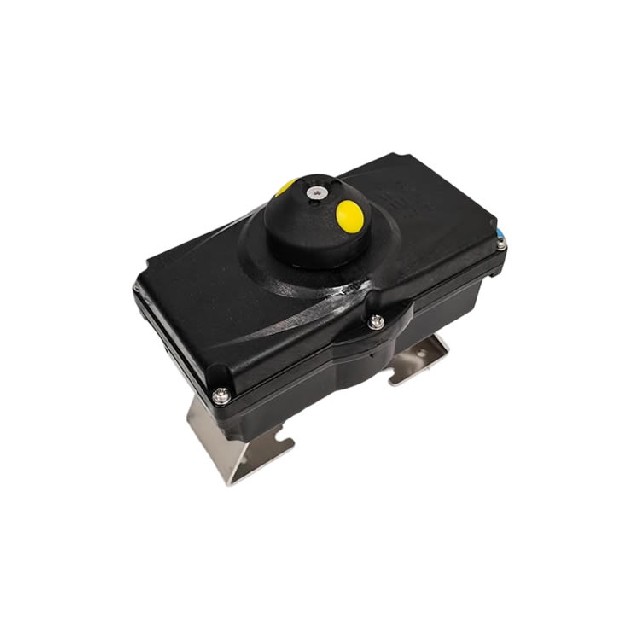

• 顶部带可视阀位指示帽，肉眼直观观察阀门全开 / 全关位置

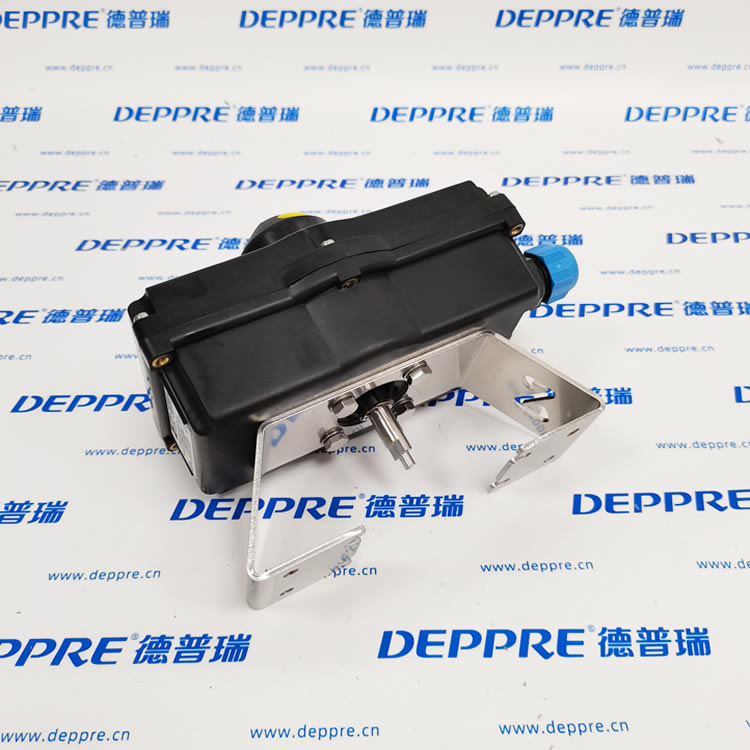

• 输出轴：NAMUR 标准阀轴，适配气动球阀 / 蝶阀执行器（VDI/VDE3845 通用安装）

• 内部：可调凸轮机构，可微调开关触发点位，适配不同阀门行程

四、产品特点

1. 本安防爆结构：无源 NAMUR 探头，无电火花，可用于易燃易爆油气、化工、氢气工况

2. 无机械磨损：电感式非接触检测，寿命＞千万次，优于机械式行程开关

3. 凸轮可调：现场微调开关动作点，兼容球阀、蝶阀、闸阀各类角行程阀门

4. 全密封壳体：防水防尘，户外露天、化工腐蚀环境长期稳定运行

5. 可替换：P+F、IFM 同款 NAMUR 阀位开关，直接互换安装

五、应用场景

1. 石油、天然气、煤化工防爆气动阀门阀位反馈（主力用途）

2. 化工管道球阀 / 蝶阀全开、全关信号回传 DCS 控制系统

3. 燃气场站、制药防爆车间阀门位置远程监测

4. 电厂脱硫、污水处理防爆阀门限位采集

六、同系列后缀区分

• LC1：电缆直出线无格兰；LC2：1/2NPT 螺纹；LC3：M16；LC4=M20 国标常用；LC5：多出线口
