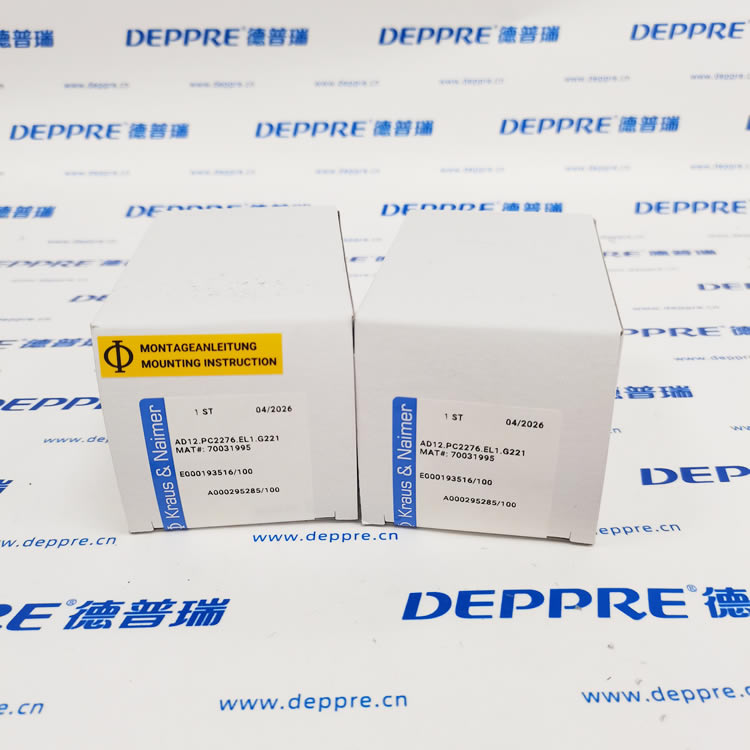

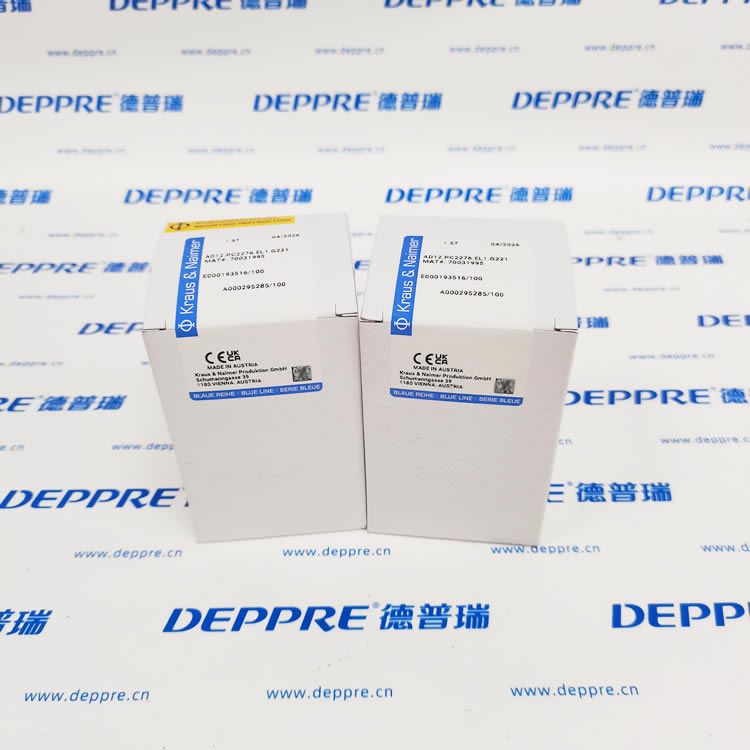

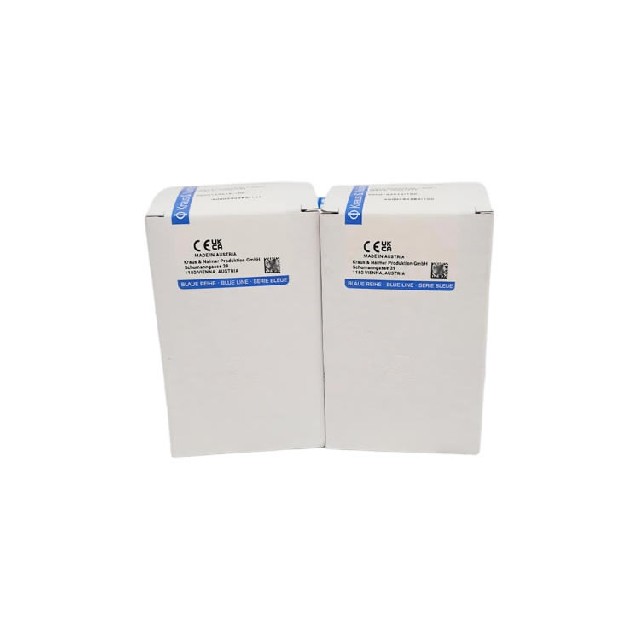

KRAUS&NAIMER AD12.PC2276.EL1.G221 产品介绍（奥地利 K&N 精密凸轮选择开关）

AD12.PC2276.EL1.G221 是奥地利 Kraus & Naimer（考克斯 - 奈默） A/AD 系列（S1 尺寸） 的精密凸轮选择开关，主打小体积、多触点、高灵活度，用于控制电路信号切换、功能档位选择与小型负载控制。

一、品牌与定位

• 制造商：Kraus & Naimer（奥地利维也纳，1907 年）

• 系列：AD12（A/AD 系列，S1 尺寸），6–16A 精密控制级

• 类型：多层凸轮旋转选择开关（每层 4 对触点）

• 标准：CE、UL、IEC 60947-3，适配自动化与仪器仪表场景

• 用途：PLC 信号切换、模式选择、仪表量程切换、辅助电路控制、小型电机 / 电磁阀控制

二、型号解析（AD12.PC2276.EL1.G221）

• AD12：系列 = A/AD，S1 尺寸，16A，超薄型

• PC2276：凸轮程序 / 触点编码（2‑0‑2，4 极，带中位 OFF）

• EL1：接线端子 = 螺丝端子，适配 1.5–2.5mm²

• G221：面板 / 手柄 = 标准灰色面板 + 黑色旋钮（可挂锁）

三、核心技术参数

1）电气性能

• 额定热电流 Iu/Ith：16A（AC‑1，40℃）

• 额定工作电压 Ue：690V AC；230/400V 常用

• 额定绝缘电压 Ui：690V AC，耐压 6kV

• 使用类别：AC‑21B（阻性）、AC‑23B（小型电机）、AC‑15（控制）

• 触点材质：银合金（AgNi），低阻耐弧

• 电气寿命：≥ 50 万次；机械寿命：≥ 100 万次

2）机械与环境

• 极数 / 层数：4 极（2‑0‑2），单层，4 对触点

• 操作方式：旋转旋钮（G221，灰 / 黑），可挂锁锁定

• 防护等级：IP65（面板安装），防尘防水

• 环境温度：−25°C … +70°C

• 安装尺寸：S1 规格，64×64mm 面板，开孔 Ø22mm

• 安装深度：超薄（<50mm），适配窄柜体

3）触点与接线

• 触点配置：4 极，2‑OFF‑2（双掷带中位），强制断开

• 接线方式：M3.5 螺丝端子，1.5–2.5mm² 导线

• 短路保护：10A gL 熔断器，短时耐受电流 75A（1s）

四、结构与特点

1. H 桥触点设计：每层 4 对独立触点，通断同步、接触可靠

2. 超薄模块化：安装深度短，最多可 12 层（48 对触点） 级联

3. 灵活编程：PC2276 定制凸轮，2‑0‑2 对称切换，带安全中位

4. 安全特性：强制断开触点、可挂锁手柄、防触摸设计

五、典型应用

• 自动化控制柜：PLC / 变频器模式选择开关（手动 / 自动 / 远程）

• 仪器仪表：量程 / 信号切换、传感器信号选择

• 小型设备：电机正反转 / 双速切换、电磁阀控制

• 暖通 / 空调：风机 / 水泵多档位选择、本地 / 远程切换

• 恶劣环境：IP65 防护，适配潮湿、粉尘场景
