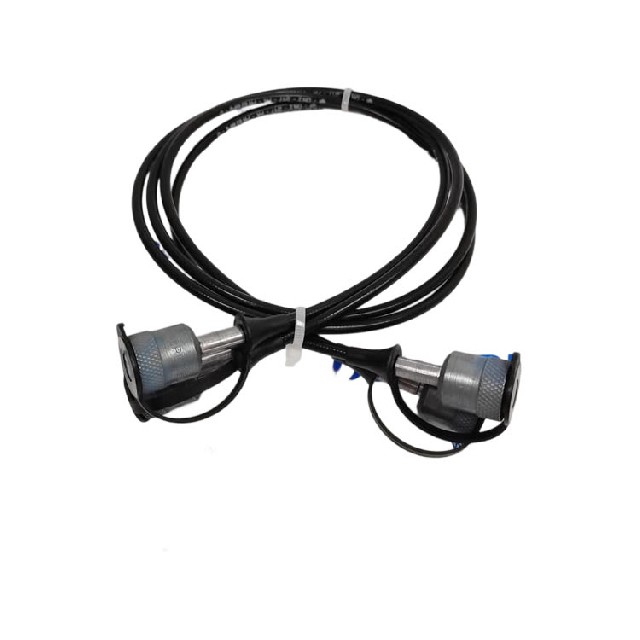

Hydrotechnik S110-AC-AC-01.00 德国海德泰尼克高压测压软管总成

一、型号分段释义

S110-AC-AC-01.00

1. S110：S110 系列 DN2 微型高压测压软管（内径 2mm），海德泰尼克经典 MINIMESS 系统测压管线

2. 第一段 AC：A=MINIMESS1620 母接头 (M16×2)、C = 标准直头

3. 第二段 AC：两端接头一致，两头均为 M16×2 MINIMESS1620 内丝母头

4. 01.00：成品总长1 米（现货常规：0.3/0.5/1.0/1.5m）

二、核心技术参数

• 通径：DN2（内径 2mm），外径 5mm

• 额定工作压力：630bar（63MPa）；爆破压力≥1500bar（150MPa）

• 适用介质：液压油、润滑油、抗磨液压介质

• 使用温度：-40℃～+100℃

• 接头：碳钢镀镍 MINIMESS 1620（M16×2）标准测压接头，适配液压系统测压点

三、管线结构（三层复合）

1. 内层：耐油 NBR 丁腈橡胶，耐液压油腐蚀

2. 承压层：双层高强度钢丝编织，抗高压、抗脉冲油压

3. 外层：黑色耐磨 PU 橡胶外皮，耐磨损、抗老化、耐油污溅射

四、产品特点

1. 原装德国总成：接头与软管一体压接，无渗漏，液压脉冲工况不漏油

2. 适配全系列 MINIMESS 测压阀，机床、工程机械液压系统通用测压

3. 管线柔软、弯折半径小，狭小设备空间布线方便

4. 高精度测压无压力损耗，配套海德泰尼克压力表、便携式液压测试仪、压力传感器使用

五、应用场景

1. 注塑机、压铸机、加工中心液压系统现场测压

2. 工程机械、液压泵站故障点检、系统压力标定

3. 搭配 3403 系列海德泰尼克压力变送器做在线压力采集走线
