EATON Z‑TEUL35（母线扩展连接端子）

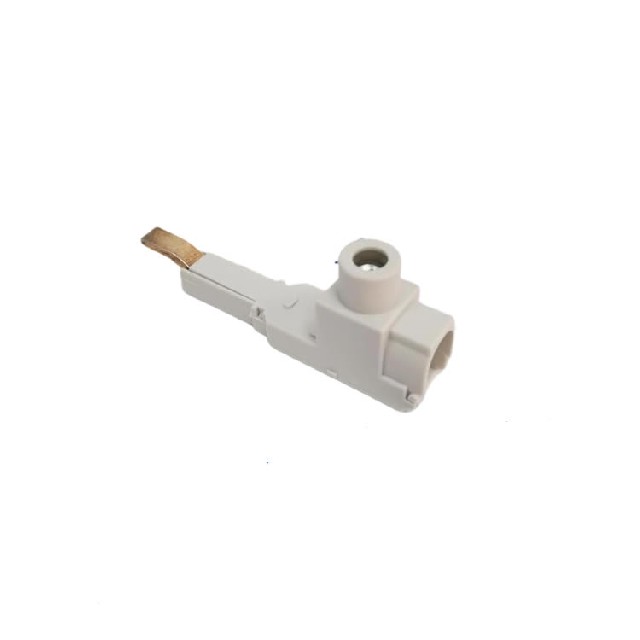

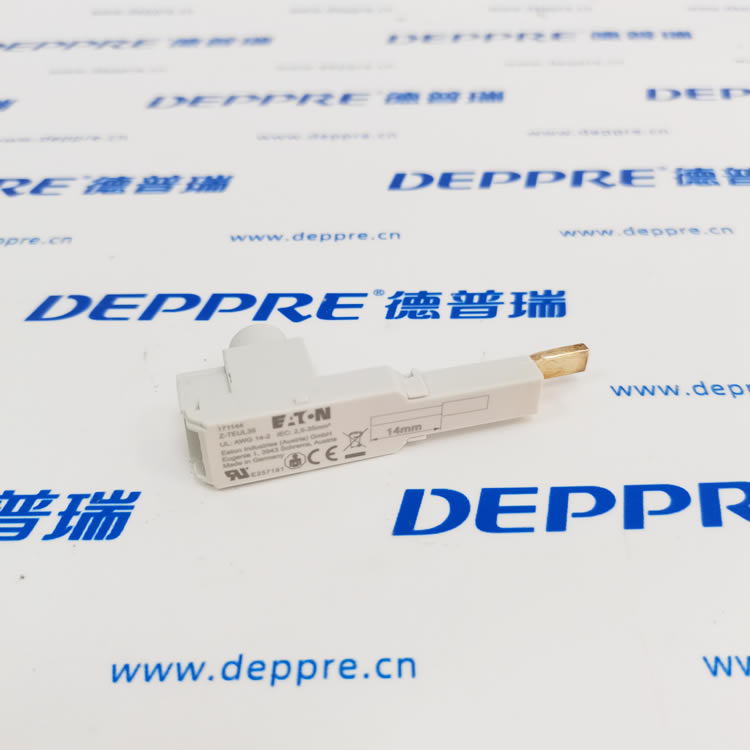

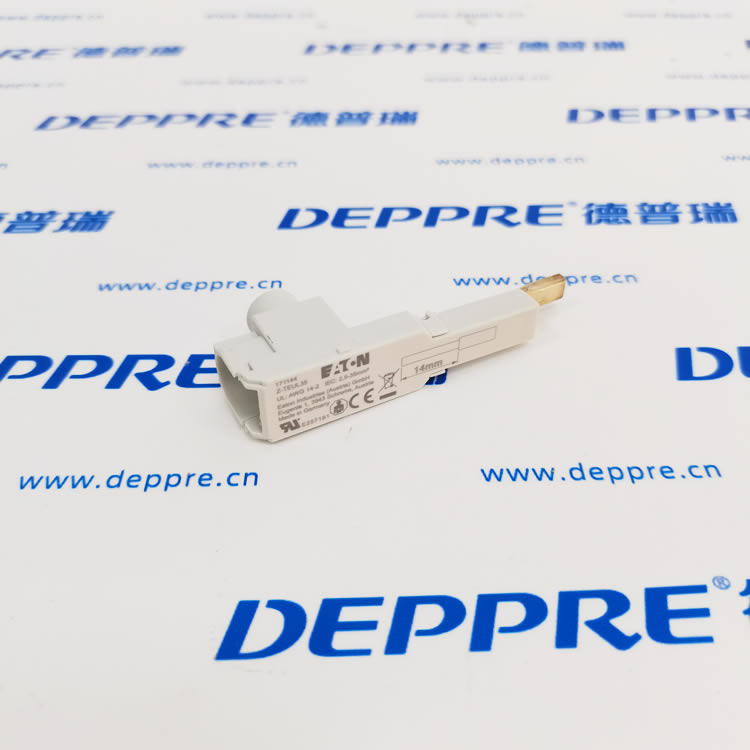

EATON Z‑TEUL35（物料号 171144 / Y7‑171144）是伊顿穆勒 Z‑BB/UL 母线系统的单极扩展式连接端子，用于母线与 FAZ 系列断路器等元件的转接与出线扩展，100A、25mm²、UL/IEC 双认证，工业控制柜常用。

一、型号与物料信息

• 型号：Z‑TEUL35

• 制造商：EATON（伊顿 / 原 Moeller 穆勒）

• 物料号：171144；Y7‑171144

• 类别：母线系统附件 → 扩展连接端子

• 适配母线：Z‑BB/UL 系列（北美 UL 认证母线）

二、核心技术参数

电气规格

• 额定工作电流 Ie：100A

• 额定电压：480V AC（UL）/ 415V AC（IEC）

• 最大导线截面：25mm²（10 AWG）

• 短路耐受：650A（短时）

• 绝缘电压 Ui：500V AC

机械与环境

• 极数：1P（单极）

• 安装：适配 Z‑BB 母线 卡扣安装

• 接线：螺钉端子（M4），力矩 1.2Nm

• 尺寸（宽 × 高 × 深）：约 17.7 × 80 × 45 mm

• 长度：485mm（标准 + 可调，适配常见柜深）

• 工作温度：−25℃ … +70℃

• 防护：IP20（端子）

• 认证：UL 489、CSA、IEC 60947‑7‑1、CE、RoHS

三、主要特点

1. 母线扩展专用：直接卡装 Z‑BB/UL 母线，免工具安装，快速扩展出线回路。

2. 大电流 / 大线径适配：100A、25mm²，满足 FAZ 系列断路器（如 FAZ‑B10/1‑NA）及小功率负载的出线需求。

3. 北美 / 全球双认证：UL/CSA + IEC，适配 480Y/277V 北美系统与 IEC 415V 系统，出口设备优先。

4. 可调长度设计：485mm 标准长度 + 可调，适配不同柜体深度，布线灵活。

5. 高可靠连接：螺钉压紧 + 母线卡扣双重固定，抗振动、防松动，工业环境耐用。

6. 窄体省空间：17.7mm 宽度，与 FAZ 断路器同宽，密集安装友好。

四、典型应用

• 工业控制柜：Z‑BB 母线系统扩展出线，连接 FAZ 系列 MCB、隔离开关、继电器等。

• 北美设备配电：480V AC 系统分支回路转接，UL 认证合规。

• 出口设备：IEC/UL 双认证，全球通用，简化设计与认证流程。

• 二次配电：PLC、仪表、传感器等小电流回路的母线转接。
