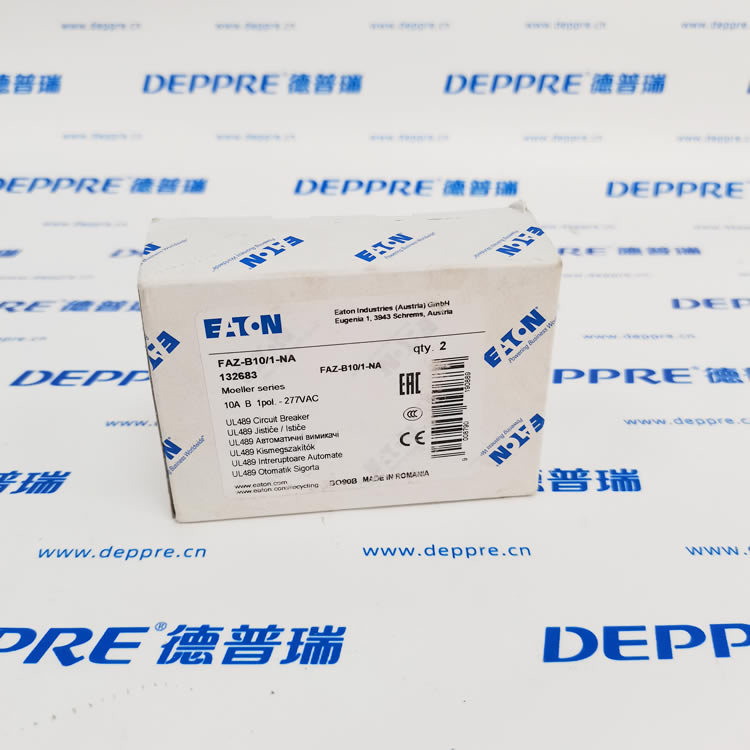

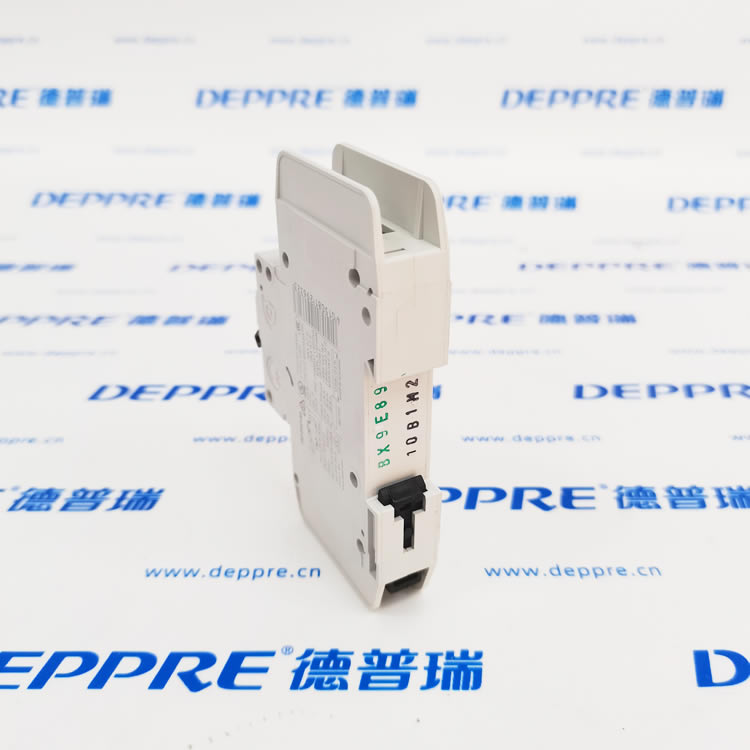

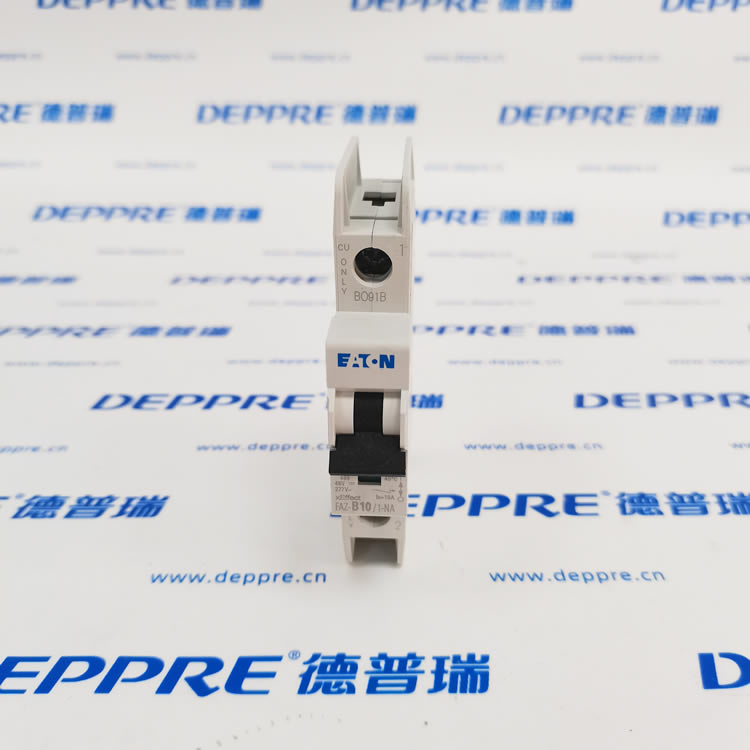

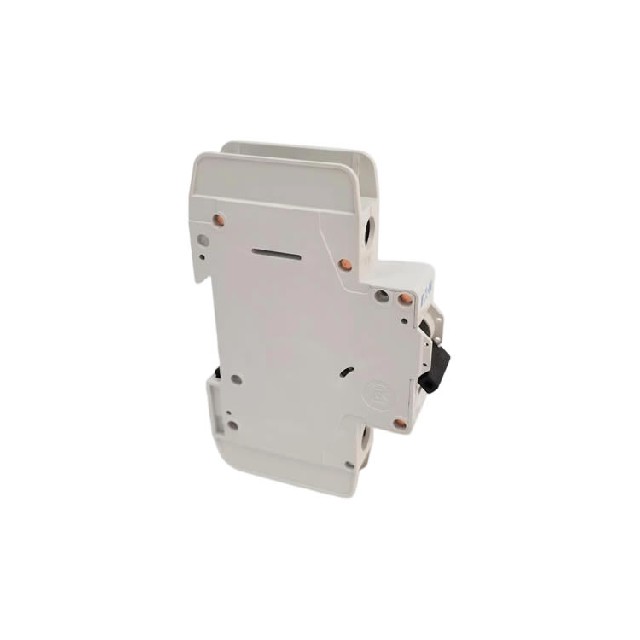

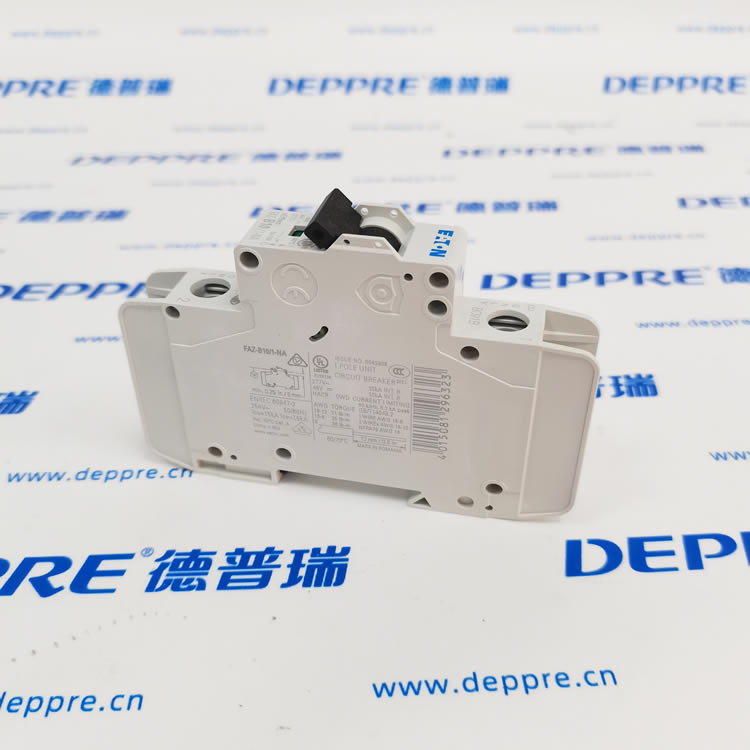

EATON FAZ‑B10/1‑NA（微型断路器 MCB）

EATON FAZ‑B10/1‑NA 是伊顿 xEffect FAZ‑NA 系列单极、B 曲线、10A 微型断路器，面向北美市场，UL/CSA/IEC 认证，适合低冲击电流负载。

一、型号解析

• FAZ：xEffect 系列微型断路器

• B：脱扣曲线 B 型（3–5×In 瞬时短路脱扣）

• 10：额定电流 10A

• 1：1 极（1P）

• NA：北美版（UL 489/CSA 认证）

二、核心技术参数（2026 官方）

额定值

• 额定电流 In：10A

• 额定电压 AC：

• IEC：240/415V AC

• UL/CSA：277/480V AC

• 额定电压 DC：48V DC

• 频率：50/60Hz

• 绝缘电压 Ui：440V AC

• 冲击耐压 Uimp：4kV

分断能力

• IEC 60947‑2：15kA @ 240/415V AC

• UL 489：14kA @ 277V AC；10kA @ 480V AC

• 限流类别：3（高限流）

脱扣特性（热磁式）

• 过载：热脱扣（30℃ 基准）

• 短路：B 曲线 → 3–5In（30–50A）瞬时脱扣

• 机械寿命：20,000 次（空载）

机械与环境

• 安装：35mm DIN 导轨

• 接线：螺钉端子（18–6 AWG）

• 尺寸（宽 × 高 × 深）：17.7 × 105 × 75.5 mm（1M 窄体）

• 重量：约 120g

• 工作温度：−25℃ … +75℃

• 防护等级：IP20（端子）

认证

• UL 489、CSA C22.2 No.5、IEC 60947‑2、CE、RoHS

三、主要特点

1. B 曲线适配纯阻性 / 低冲击负载：适合照明、插座、加热器、PLC、仪表等冲击电流很小的回路。

2. 北美 / 全球双认证：同时满足 IEC 与 UL/CSA，北美 277/480V 系统、出口设备首选。

3. 高限流、高分断：15kA（IEC）/14kA（UL），工业级短路保护，分断快。

4. 17.7mm 窄体：节省柜内空间，多回路密集安装友好。

5. 红绿触点指示：直观显示通断（绿 = 分、红 = 合），安全运维。

6. 交直流两用：支持 48V DC，适配通信 / 工控直流电源。

四、典型应用

• 北美建筑配电：277V 照明、插座分支回路

• 工业控制：PLC、传感器、继电器、仪表回路

• 商用设备：加热器、小型风机、办公设备

• 设备出口：欧美设备电源保护（UL/IEC 双认证）

• 直流回路：48V DC 电源、通信设备
