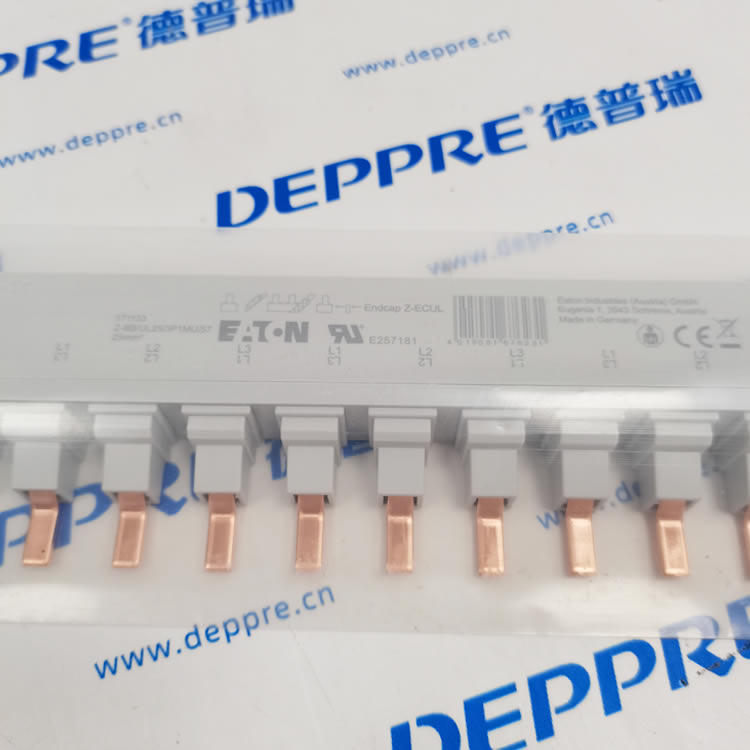

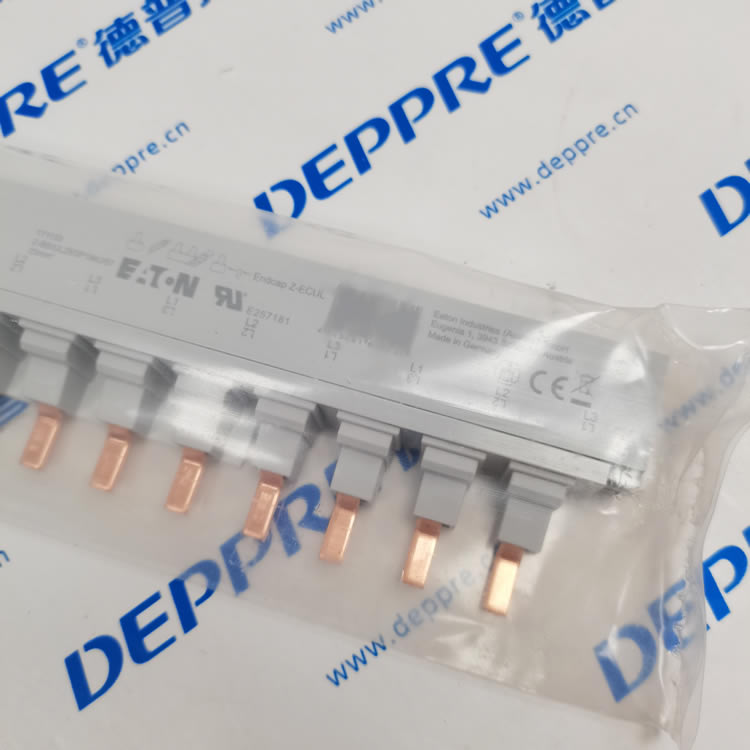

Eaton Z‑BB/UL25/3P1MU/57（物料号：171133）

伊顿 xEffect（原 Moeller）三相绝缘母线，25mm²/100A/1 米，插针式，57 极位

一、型号解析

• Z‑BB/UL：xEffect 系列绝缘母线系统

• 25：导体截面积 25 mm²

• 3P：三相（L1/L2/L3），无 N 线

• 1MU：标准长度 1009.8 mm（≈1 米）

• 57：57 个极位，适配 57 个 17.5mm 模数设备

• 物料号：171133（Eaton 官方订货号）

二、核心参数（权威规格）

• 额定电流 Iu：100 A（长期）

• 额定电压 Ue：600 V AC（UL/CE/IEC）

• 极数 / 极位：3P / 57 位

• 导体：镀锡铜，25mm²，低阻抗、抗氧化

• 绝缘：阻燃工程塑料，UL94 V‑0（自熄）

• 防护等级：IP20（防手指触碰、防尘）

• 极间距：17.6 mm（标准 DIN 导轨模数）

• 连接方式：前端金属插针（Pin），免工具直插断路器

• 长度 / 重量：1009.8 mm / ≈1.2 kg

• 温度范围：‑25℃ ~ +105℃

• 短路耐受：Icw=10 kA（峰值）

• 认证：CE、RoHS、UL 508、IEC 60947‑2

三、结构与关键特点

1. 一体式绝缘母线三相铜排整体注塑绝缘，彻底杜绝裸铜排短路 / 触电风险，柜内布线整洁安全。

2. 插针式快装设计前端金属插针可直接插入 NZM、FAZ、BZM 等断路器的母线插座，免螺栓、免工具，即插即用，大幅提升装配效率。

3. 高载流与可靠散热25mm² 镀锡铜排支持100A 长期满载；绝缘层预留散热通道，温升低，适配工业柜内密集布线。

4. 阻燃耐温，工业级耐用UL94 V‑0 阻燃，105℃耐高温，抗老化、耐油污，适配 MCC、控制柜长期运行。

5. 可裁切定制标准 1 米长度，可现场裁切至所需极位数，灵活适配不同柜体尺寸。

四、典型适配与应用

• 适配系列：Eaton xEffect（原 Moeller）NZM、FAZ、BZM、PK等断路器 / 隔离开关

• 应用场景：

• 低压配电柜（MCC、SASY 60i、xEnergy）

• 三相电机控制回路、配电母线

• 工业自动化控制柜、光伏 / 储能汇流柜

• 替代传统裸铜排 + 绝缘套管，提升安全、减少布线工时

五、配套附件（必选 / 常用）

• 端盖：Z‑ECUL（物料号 171145），末端防护，IP20

• 固定支架：Z‑BUSBAR 固定件，水平 / 垂直安装

• 绝缘隔板：极间隔离，增强短路防护
