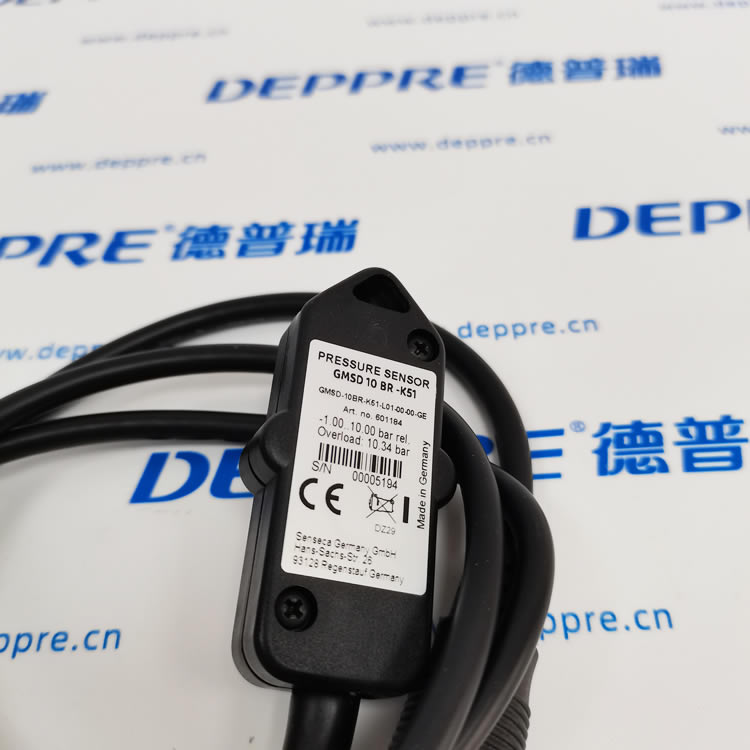

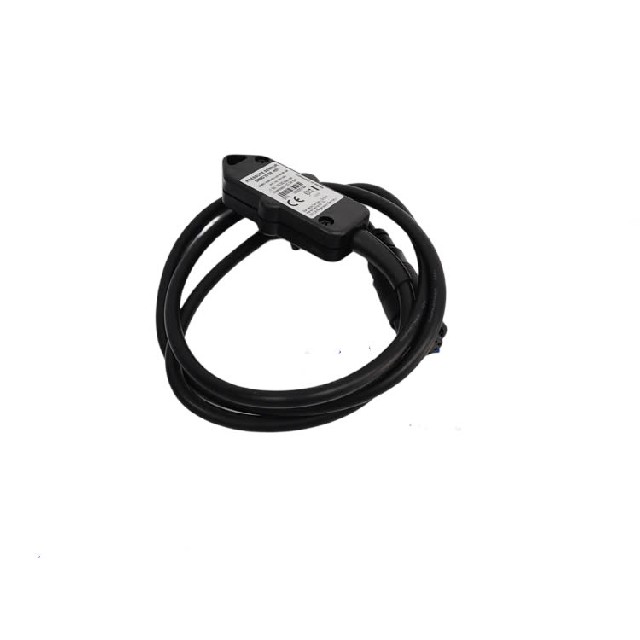

Greisinger GMSD 10-ER-K51（GMSD‑10BR‑K51）
GMSD 10-ER-K51是德国 Greisinger（GHM 集团）压阻式压力传感器，用于气体 / 洁净水压力测量，软管接口、即插即用、适配 GMH 5xxx 手持表。
一、型号含义
GMSD：塑料外壳压力传感器系列
10：量程 -1 … +10 bar（表压）
ER/BR：塑料壳 + 软管接口（6×1 mm 尼龙管）
K51：1 米屏蔽 PVC 电缆 + 6 针 Mini‑DIN 锁定插头（适配 GMH 5xxx）
二、核心参数（2026 官方）
测量性能
量程：-1.00 … +10.00 bar
最大过载：10.34 bar
分辨率：10 mbar
精度（25℃）：±0.2% FS（线性 + 滞后）
温度漂移（0–50℃）：±0.4% FS
响应时间：≤10 ms
介质与环境
适用介质：空气、非腐蚀性气体、洁净水 / 低粘度油
介质温度：0 … +70℃
工作温度：0 … +50℃
相对湿度：0–95% RH（无冷凝）
防护等级：IP54
机械与电气
压力接口：双尼龙插管（6×1 mm软管）
外壳：ABS 塑料，尺寸 32.5×27.5×15 mm
重量：约82 g（含电缆）
电缆：1 m 屏蔽 PVC，6 针 Mini‑DIN 公头带锁
供电：由 GMH 5xxx 仪表供电，无需外接电源
三、工作原理
采用压阻式硅传感芯片，集成信号调理与温度补偿；
压力经软管引入传感腔，输出与压力成正比的电信号；
内置EEPROM存储校准数据，即插即用、免现场校准。
四、主要特点
适配 GMH 5xxx：直接兼容 5130/5150/5155 等手持表；
塑料壳经济耐用：ABS 防腐蚀、抗潮湿，适合现场；
软管安装灵活：双插管易布线、低压损；
宽温稳定：0–50℃低漂移，适合 HVAC / 水处理；
德国制造：GHM 集团 Greisinger 原厂，带校准证书。
五、典型应用
HVAC：风管静压、风机压差、过滤器阻力、燃气压力；
水处理：供水 / 回水压力、泵出口压力、管网泄漏；
洁净室：房间压差、层流罩负压、生物安全柜；
工业气动：空压机、储气罐、气动回路监控；
实验室：气体压力、真空度、微压精密测量。
六、同系列常用型号对照
表格
| 型号 | 量程 | 接口 | 外壳 | 典型用途 |
|---|---|---|---|---|
| GMSD 10-ER-K51 | -1…+10 bar | 6×1 mm 软管 | ABS | 通用气体 / 水压力 |
| GMSD 2.5-ER-K31 | -1…+2.5 bar | 6×1 mm 软管 | ABS | 微压 / 真空（HVAC） |
| MSD 10-BRE-K51 | -1…+10 bar | G1/4 螺纹 | 不锈钢 | 工业液压 / 高压 |
七、配套仪表（推荐）
GMH 5155：双传感器接口、数据记录、模拟输出；
GMH 5150：单接口、数据记录、性价比高；
GMH 5130：基础型、单接口、便携测量。
