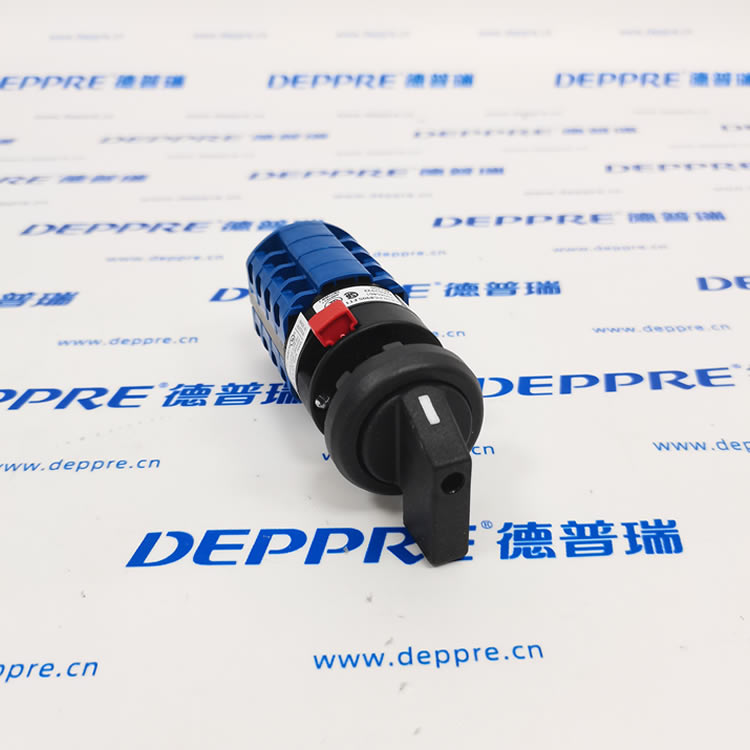

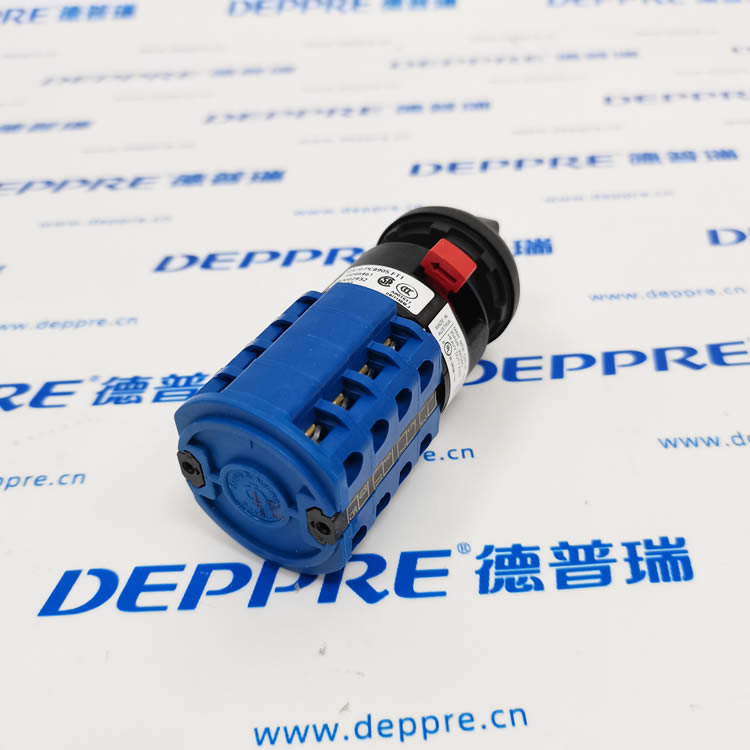

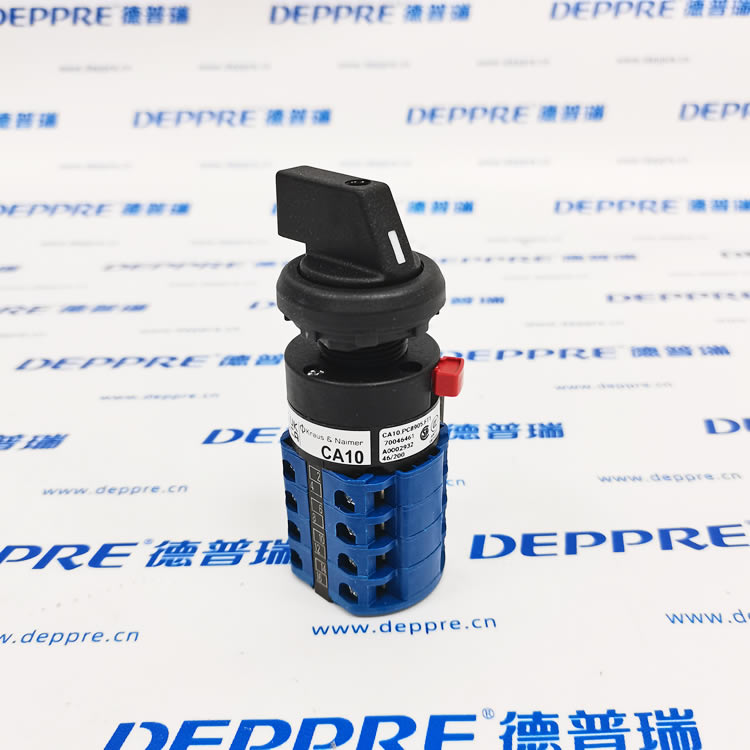

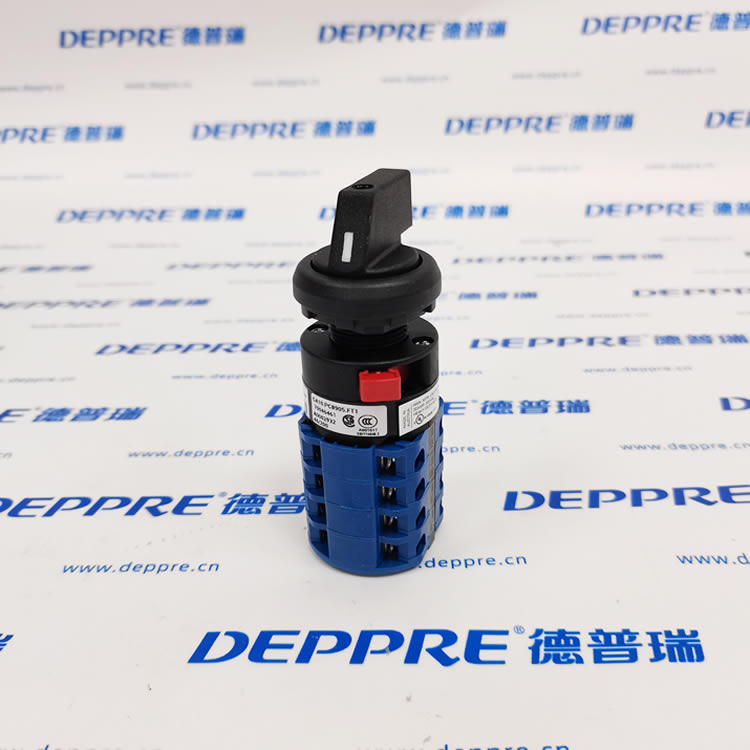

KRAUS&NAIMER CA10.PC8905.FTI（奥地利 KN 紧凑型旋转凸轮开关）

CA10.PC8905.FTI 是奥地利 Kraus & Naimer（KN）CA10 系列紧凑型旋转凸轮开关，S0 面板尺寸（48×48mm），20A/690V，主打小深度安装、高可靠、多档位控制，适配工业控制、机床与配电回路。

一、型号解析（CA10.PC8905.FTI）

• CA10：系列名，S0 尺寸（48×48mm），紧凑型凸轮开关

• PC8905：触点 / 凸轮编码，定义极数、档位与通断逻辑

• FTI：操作头 + 面板配置（黑色旋钮、标准面板、前置安装）

二、核心参数（标准值）

• 额定绝缘电压 Ui：690V AC

• 热持续电流 Ith：20A

• 使用类别（AC-23A）：7.5kW（380–440V）

• 使用类别（AC-3）：5.5kW（电机直接启动）

• 面板尺寸：48×48mm（S0）

• 安装深度：浅深度，适配薄控制柜

• 切换角度：60°（常用）

• 防护等级：IP20（端子），IP40（面板）

• 环境温度：-25℃～+55℃（满载）

• 标准：IEC 947、EN 60947、VDE 0660

三、结构与特点

1. 紧凑浅装：侧面螺丝端子，安装深度小，适合空间受限柜体。

2. 高可靠触点：银合金触点，耐电弧、长寿命，适合频繁操作。

3. 手指防护：端子防误触，提升操作安全。

4. 多档位定制：PC8905 编码对应多位置 / 多极切换（如正反转、多段速、电源切换）。

5. 操作头可选：旋钮、钥匙、手柄；可加挂锁防误操作。

四、典型应用

• 机床：主轴正反转、多段速切换、电源隔离。

• 工业自动化：控制柜主电源、电机控制回路、选择开关。

• 配电：小型隔离开关、负载切换、应急控制。

• 船舶 / 轨道交通：辅助电路控制（耐振动、宽温）。
