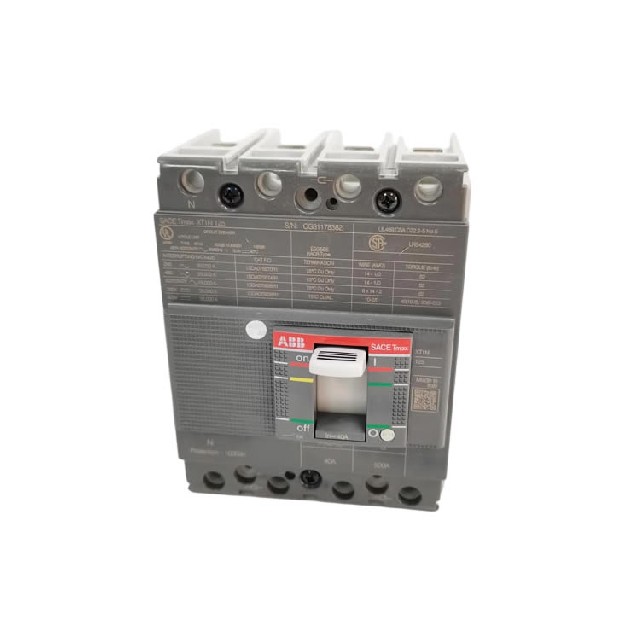

ABB SACE Tmax XT1 N125（MCCB 塑壳断路器）

ABB Tmax XT1 N125 是 ABB 旗下 SACE 品牌的经济型塑壳断路器（MCCB），壳架 125A、N 型分断能力，常用于工业 / 商业配电、电机、空调与照明回路，主打紧凑、可靠、高性价比。

一、型号解读

• Tmax XT1：系列（XT1=125A 壳架，入门级）

• N：分断能力 N 级（36kA @ 415V AC）

• 125：壳架额定电流 125A

• 常见后缀：

• TMF：热磁脱扣（不可调）

• 3p/4p：3 极 / 4 极

• FF：固定式、板前接线

二、核心技术参数（2026 官方）

额定值

• 壳架电流：125A

• 额定电流 In：15～125A（可选）

• 额定电压：400/415V AC；500V DC

• 额定频率：50/60Hz

• 额定冲击耐压 Uimp：8kV

分断能力（N 级）

• 36kA @ 415V AC（IEC）

• 25kA @ 480V AC（UL）

• 18kA @ 600V AC（UL）

脱扣特性（TMF 热磁）

• 过载保护：热脱扣，固定 In

• 短路保护：磁脱扣，固定 10×In（±20%）

• 分断时间：≤15ms（短路）

机械与电气

• 极数：3P / 4P

• 安装：固定式（F）

• 接线：板前接线（Front）

• 尺寸（宽 × 高 × 深）：128×135×143mm（3P）

• 机械寿命：25,000 次

• 防护等级：IP40（正面）

三、主要特点

1. 紧凑经济：125A 壳架体积小、成本低，适合末端配电。

2. 热磁保护：TMF 脱扣，过载 + 短路双重保护，免维护。

3. 高分断：N 级 36kA@415V，满足大部分工业场景。

4. 交直流通用：AC 400V / DC 500V 均可使用。

5. 原装进口：意大利制造，IEC/UL/CSA 认证，RoHS 合规。

四、典型应用

• 商业建筑：照明、空调、插座回路

• 工业厂房：电机、泵、风机、控制柜电源

• 配电系统：MCC 主配电、楼层分电箱

• 可再生能源：光伏 / 风电交流侧保护
