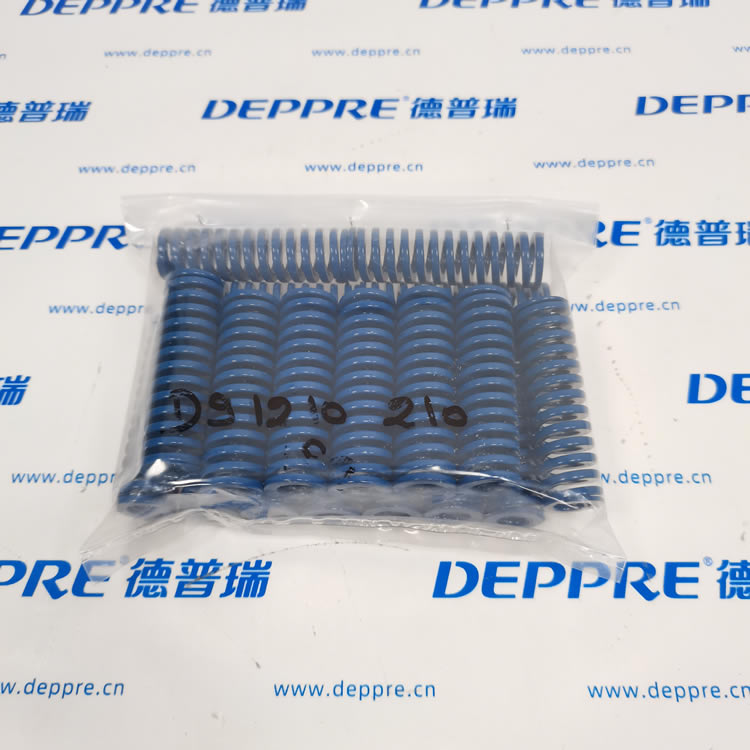

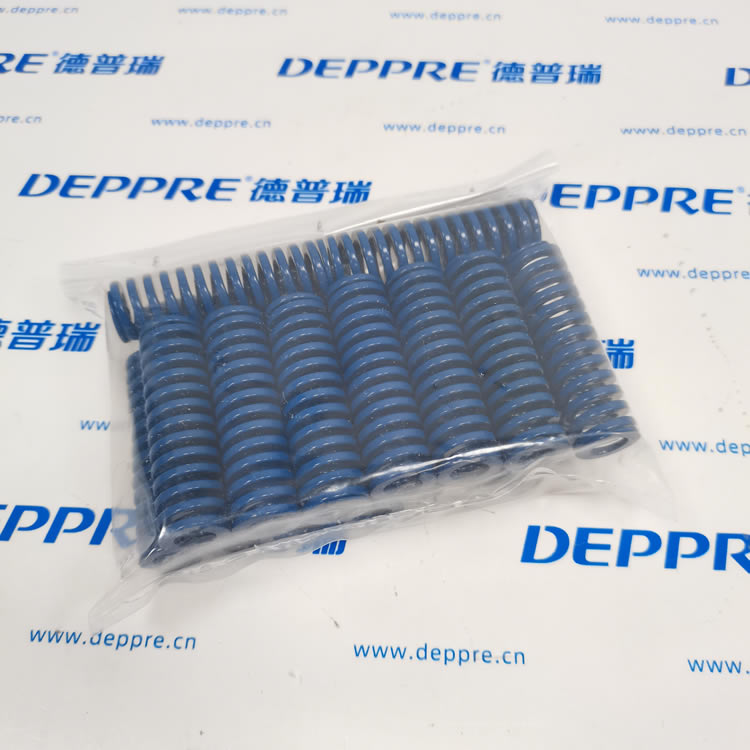

DANLY 9-1210-210（德国丹利 DieMax XL 中型负载模具弹簧）

9-1210-210 是德国 DANLY（丹利） 旗下 DieMax XL 系列的蓝色中型负载矩形钢丝模具弹簧，主打高寿命、高精度、抗疲劳，广泛用于冲压模具、工装夹具、自动化设备的弹性支撑与缓冲。

一、品牌与定位

• 制造商：W. DANLY GmbH（德国，1922 年创立，百年模具标准件大厂）

• 系列：DieMax XL（高性能矩形钢丝模具弹簧）

• 类型：Medium Load（中型负载，蓝色）

• 材质：铬硅合金钢（Chrome-Silicon），高抗拉、抗疲劳

• 标准：ISO 10243、ASTM A1000-99，全球通用互换

二、型号解析（9-1210-210）

• 9：DieMax XL 系列代号

• 12：孔径 3/4"（20mm）

• 10：自由长度 2.50"（64mm）

• 210：中型负载（蓝色，21=Medium）

三、核心技术参数

1）尺寸规格

• 孔径（A）：3/4"（20mm）

• 杆径（推荐）：3/8"（10mm）

• 自由长度（C）：2.50"（64mm）

• 钢丝类型：矩形（Rectangular）

• 颜色：蓝色（Medium Load）

2）力学性能

• 弹簧常数（K）：44.0 lbs/0.1in ≈ 77.1 N/mm

• 最大压缩量：40% 自由长度（25.6mm）

• 极限载荷（压并）：约 1100 lbs（4890 N）

• 工作温度：−40℃～+220℃（425°F）

3）寿命与精度

• 疲劳寿命：≥100 万次循环（额定载荷下）

• 尺寸公差：长度 ±0.5mm，孔径 ±0.1mm

• 端面平整度：≤0.02mm，避免偏载

四、结构特点

1. 矩形钢丝 + 梯形截面：降低应力集中，提升疲劳寿命 30% 以上

2. 铬硅合金钢材质：耐高温、抗变形、不易断裂，适配高频冲压

3. 全封闭冷卷工艺：端面磨平，垂直度好，压缩时无偏摆

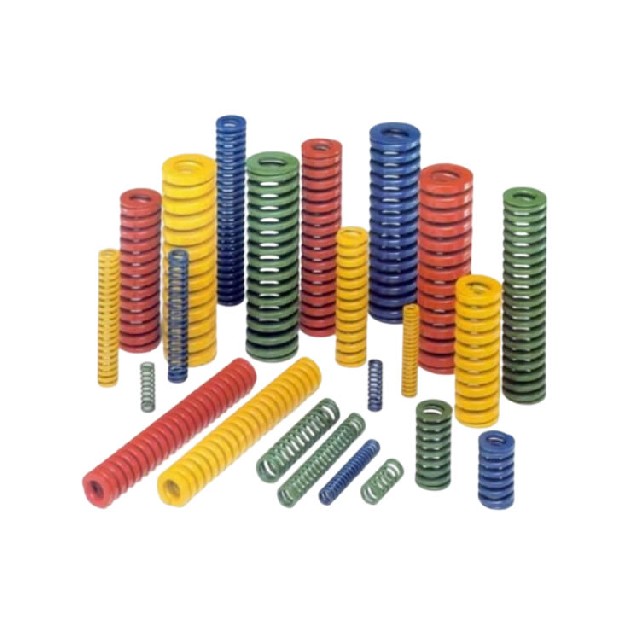

4. 颜色编码：蓝色 = 中型负载，便于快速选型与维护

5. 高互换性：同规格可直接替换其他品牌（如 Misumi、Raymond）

五、典型应用

• 冲压模具：冲裁、弯曲、拉伸模的顶料、压边、卸料机构

• 工装夹具：钻模、铣夹具的弹性压紧与补偿

• 自动化设备：皮带张紧、缓冲减震、间隙补偿装置

• 注塑模具：顶出机构、滑块复位、保压缓冲

• 重型机械：工程机械、矿山设备的弹性支撑
