Ziasiot（齐亚斯）PT123-124B-7.5M-1/2-6/18-10V-JW 完整介绍
前置纠正
你输入时漏写了前缀 P，准确完整型号是 PT123-124B-7.5M-1/2-6/18-10V-JW，品牌为国产高端传感品牌Ziasiot 齐亚斯，品类属于 PT123 系列高温熔体压力变送器。
一、型号后缀分段释义
PT123：系列代号，适配高温熔体工况的软管式压力变送器；
124B：内部电路版本，带优化抗干扰放大电路；
7.5M：柔性铠装软管长度为 7.5 米，远距离安装适配性强；
1/2：安装螺纹规格为标准 1/2"-20UNF，是挤出设备主流安装牙型；
6/18：前端探杆结构参数，探头插入段直径 6mm、杆长 18mm；
10V：输出制式为 0~10V 直流电压信号；
JW：定制端接以及线缆防护版本。

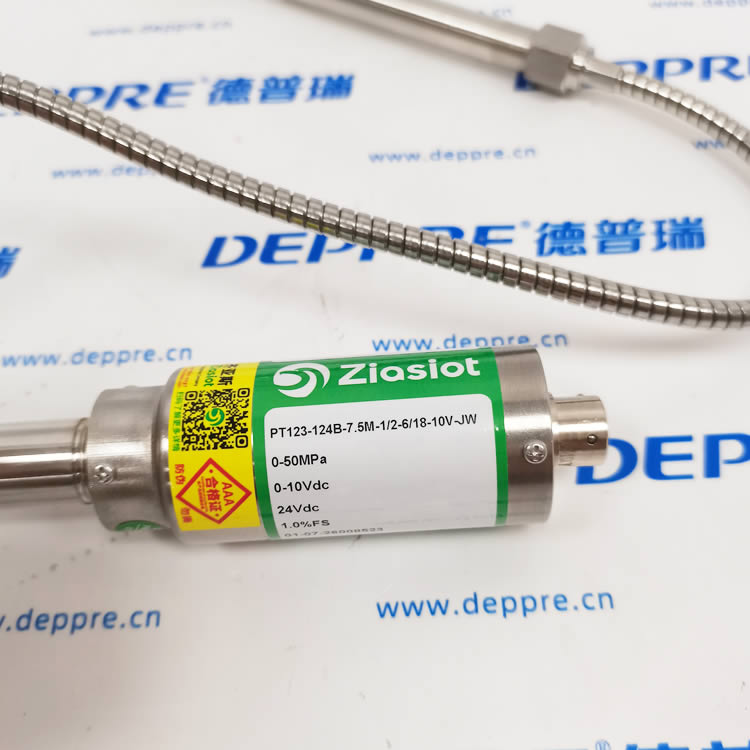

二、铭牌实测核心参数
| 参数项 | 具体规格 |
|---|---|
| 测量量程 | 0~50MPa |
| 综合精度 | ±1.0%FS |
| 推荐供电 | 24VDC（常规允许波动区间 12~36VDC） |
| 信号输出 | 0-10Vdc 电压输出 |
| 探头耐受介质高温 | 最高可承受 350℃熔融塑料高温 |
| 过载上限 | 150% 满量程，爆破压力可达 3 倍量程 |

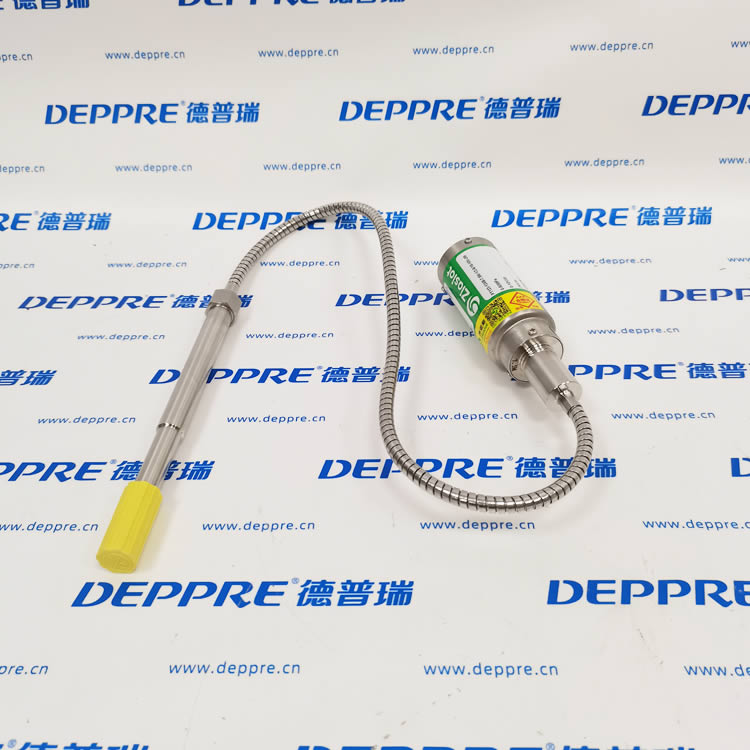

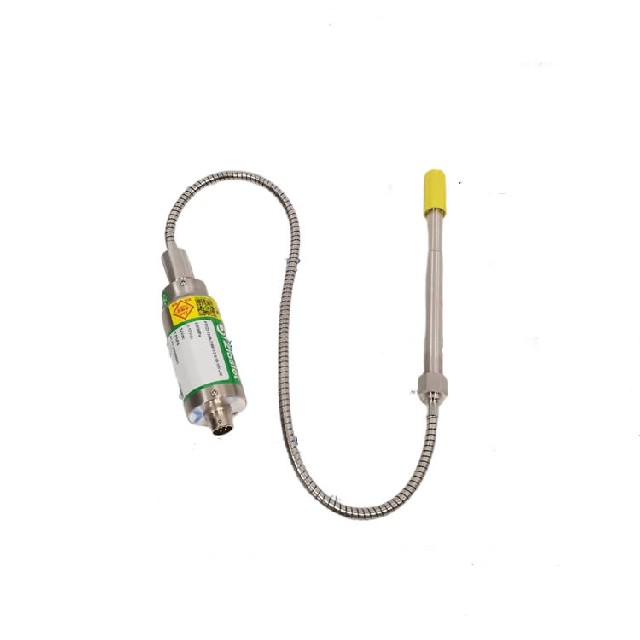

三、结构与材质细节
接触熔体的膜片采用耐高温特种合金不锈钢，可选耐磨镀层，应对填充玻纤、再生塑料这类磨损性较强的物料，延长使用寿命；
7.5m 不锈钢波纹铠装软管隔绝高温，让后端变送电路远离料筒热源，规避高温烧坏电路板的问题；
壳体全不锈钢封装，防护等级 IP65，车间油污、粉尘环境适应性优秀；
标准工业航空接头接线，拆装便捷，后期维护省事。
四、工作原理
前端膜片直接接触塑料熔融物料，熔体压力促使内置应变惠斯通电桥产生形变，将力学压力转为微弱电信号，经过软管后端的放大调理电路做温度补偿、滤波处理之后线性输出 0~10V 电压，给到 PLC、挤出专用温控仪表完成压力闭环调控。
五、产品优势
长 7.5 米铠装软管可以把电子模块布置在远离挤出机高温料筒的位置，显著降低温漂，长期读数稳定；
0~10V 电压输出传输适配绝大多数挤出行业控制仪表，布线调试简单；
出厂完成 80% 量程预校准，现场一般不需要再二次调校；
电路内置浪涌、反接防护，工厂电网波动、接错线不容易烧毁变送器；
可以直接对标进口 Dynisco 同规格传感器，拥有不错的性价比优势。
六、典型应用场景
单螺杆、双螺杆塑料挤出机、吹膜机、注塑机料筒熔体压力监测；
片材、管材、化纤拉丝生产线压力闭环控制；
再生改性塑料、填充料挤出工艺的压力监控，预判滤网堵塞情况；
橡胶高温挤出成型工序的压力检测。
七、安装以及运维要点
安装扭矩把控适中，配合适配铜垫圈密封，严禁大力拧动变送器后端壳体；
探头端面要齐平料筒内壁，不能凹进孔洞，不然物料滞留碳化会干扰测量；
铠装软管弯折半径不能低于软管外径的 5 倍，避免内部金属波纹管折裂失效；
信号线单独屏蔽走线，远离变频器动力线缆减少干扰；
日常检修避免硬质硬物磕碰前端感压膜片，一旦膜片凹陷就会永久破坏精度。
