Bender CTAC120 详细介绍

一、基础品牌与产品定位

品牌为德国Bender（本德尔），CTAC120 属于开合式测量型剩余电流互感器（MEASURING CT），主要用来搭配本德尔 RCM 系列剩余电流监测仪采集漏电信号，产地位于德国，物料编码：B98110019，文档编号 D00386。

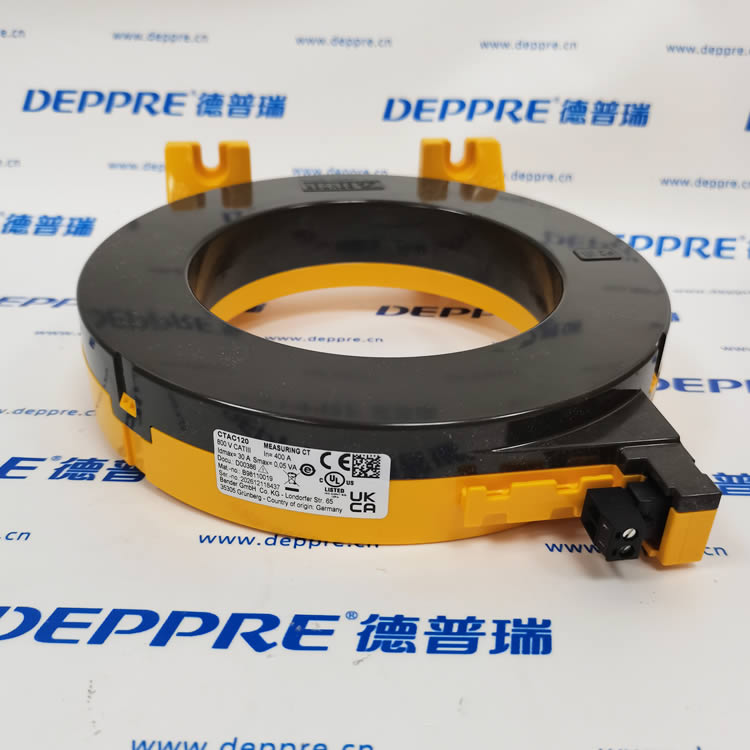

二、铭牌关键参数解析

1. 绝缘耐压等级：800 V CAT III，适配配电三级过电压工况，适配常规工业配电柜场景

2. 额定一次输入电流 In = 400 A

3. 次级最大电流 Idmax = 30 A

4. 最大表观功耗 Smax = 0.05 VA，自身功耗很低，测量损耗小

5. 序列号段独立，单只器件拥有专属出厂序列号实现溯源

三、结构特点

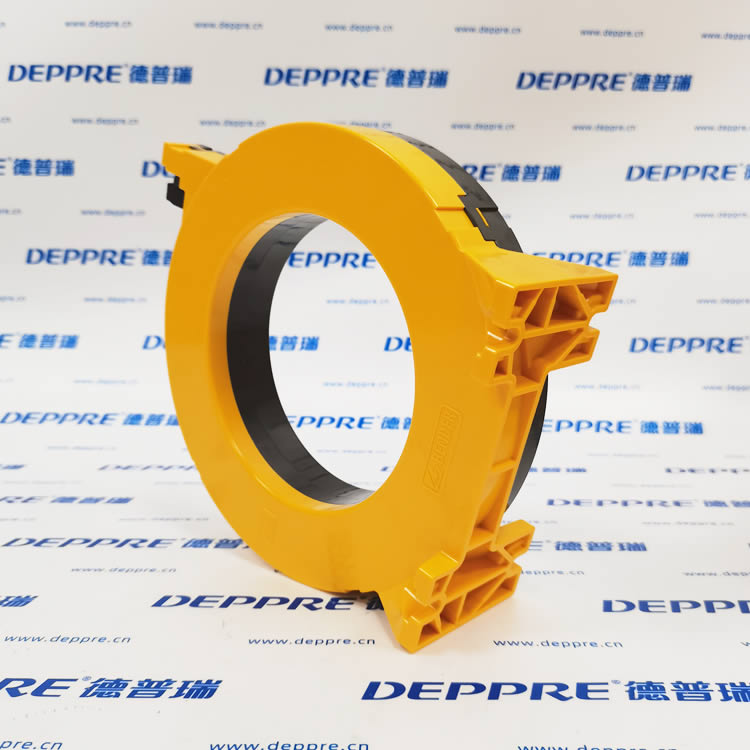

1. 开合分体式构造，后期改造配电工程时无需拆卸原有主母排、主电缆，可直接卡装在线缆外侧，现场施工便捷；

2. 满足 UL、CE、UKCA 多国安规认证，海内外项目都可以合规投入使用；

3. 壳体绝缘性能优秀，适配控制柜内部常规温度、湿度工况，具备不错的抗粉尘能力。

四、适配搭配方案

这款互感器适配本德尔 RCM420 等多款剩余电流监控器：

• 主回路电流最高处于 400A 区间时选用该互感器较为合适；

• 互感器二次侧接线需要采用屏蔽双绞线，布线时远离大功率变频线缆，削弱电磁干扰，保障漏电采集精度。

五、典型应用场景

1. 工厂自动化配电柜母排、粗电缆的剩余电流取样；

2. 光伏、储能、充电桩配电柜加装式漏电监测改造；

3. 医院供电、数据机房配电系统的后期加装监测；

4. 港口、重工老旧电控柜不用断电的升级改造项目。
