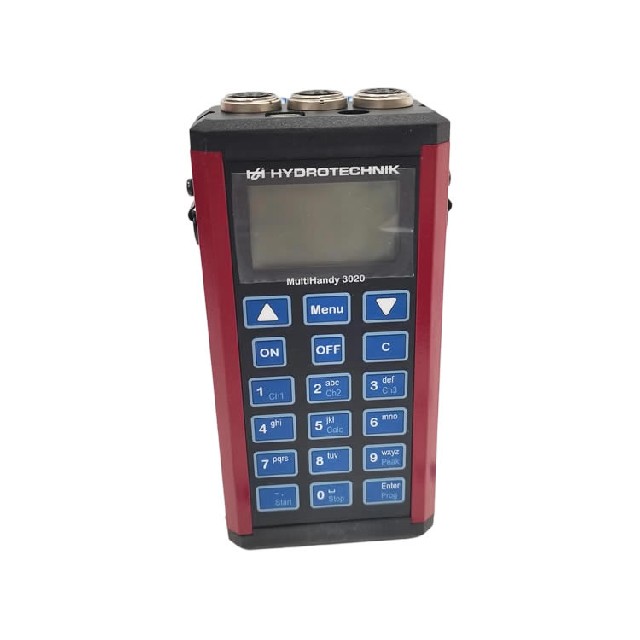

Hydrotechnik MultiHandy 3020（德国海德泰尼克 便携式液压手持测试仪）

一、基础概述

德国原装手持式 3 通道液压数据记录仪，主打压力、温度、转速、流量、电流电压现场检测，工程机械 / 液压系统故障诊断专用仪表。

二、通道配置（3 实通道 + 1 虚拟运算通道）

1. 通道 1/2：模拟量输入：4～20mA / 0～10V，适配 HySense 全系列压力、温度传感器（ISDS 智能传感器即插自识别参数）

2. 通道 3：频率输入：0.25Hz～5kHz，测转速、流量计脉冲信号

3. 第 4 虚拟通道：机内实时运算，自动算压差 ΔP、功率、流量差值

三、关键硬件参数

• 存储：2MB 闪存，单组可存100 万条测量数据，最多 14 组测量档案

• 屏幕：2.6 寸背光 LCD 黑白显示屏、薄膜按键，野外强光可视

• 壳体：铝合金坚固机身，防护 IP40；外形 160×80×40mm，净重≈661g

• 供电：内置锂电池，连续全天实测不用充电；标配 USB 口连电脑导出数据

• 工作温度：0～+50℃，存储 - 20～+70℃

四、核心功能

1. ISDS 智能传感识别：海德泰尼克原厂传感器插上自动识别量程、单位，免手动设置参数；兼容普通 4-20mA 第三方传感器（手动录入参数）

2. 连续采样记录 + 触发储存：可定时 / 峰值触发存储，捕捉瞬时冲击压力、泵脉动数据

3. 配套软件：标配HYDROcom6上位软件，电脑生成测试报表、曲线分析、导出 PDF/Excel

4. 常用配套：Minimess 测压接头、PR 系列压力传感器（0~60/250bar）、TE300 温度传感器（-50~200℃）

五、应用场景

液压泵 / 马达出厂检测、注塑机液压故障排查、工程机械（挖机 / 装载机）现场测压、风电润滑系统、自动化液压站维保、油温 + 压力同步采集。

六、常用成套选型

• PP 套装：3020 主机 + 2 支 0~250bar HySense PR 压力传感器 + 线缆 + 便携箱

• PT 套装：主机 + 2 压力 + 1 温度传感器，压力温度同步测量
