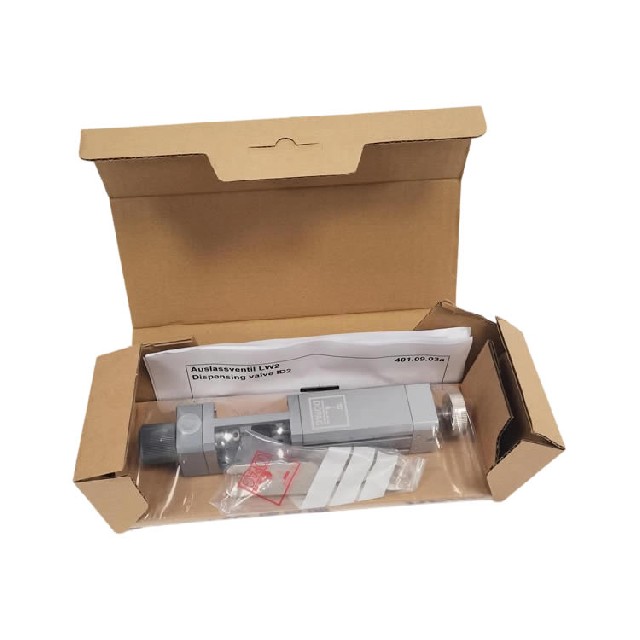

DOPAG 401.09.03（德国德派 lubriLine 系列气动容积式定量计量阀 ID3.0）

一、型号释义

• 401：lubriLine 标准活塞定量阀系列（油脂 / 胶水微量点胶）

• 09：单气动驱动结构、外置行程限位调节、可加装位置感应开关

• 03：ID3.0 阀腔，单次排量 0.01～3.0ml 可调（同系列 01=2.5ml、03=3.0ml）

二、核心技术参数

1. 定量容积：单次出胶 0.01～3.0cm³（ml），阀针行程螺钉无级微调，重复计量精度 **≤±1%**

2. 物料耐压：正常工作 **≤100bar**，阀体爆破耐压315bar，适配高压油脂供油系统

3. 驱动气源：压缩空气4～6bar，两路气动口 G1/8 内牙；物料进料口 G1/4 内螺纹

4. 适用介质：润滑油、锂基润滑脂、硅油、低中粘度密封胶（粘度 50~120000mPa・s），可含少量填充粉料

5. 结构密封：分体式阀腔 + 驱动气缸，介质不会窜入气动驱动腔；填料式耐磨密封，可在线拆解换密封件

6. 安装尺寸：方块紧凑型阀体，标准法兰通孔正装，阀体尺寸约 35×35×125mm，净重≈0.55kg

三、产品特点

1. 容积式定量：不受进料压力波动影响，每次出胶量恒定，区别于时间压力阀；

2. 断胶干净无拉丝滴漏：锥形针阀硬密封，高频启停（最高 30 次 / 秒）；

3. 模块化选配：可加装行程感应接近开关，反馈阀针到位信号接入 PLC；

4. 易维护：前端拆换喷嘴、后端调定量行程，阀体可通溶剂清洗残留胶体。

四、应用场景

汽车零部件轴承 / 齿轮自动注脂、家电马达轴承定量打油、电子元器件点硅油、精密工装润滑、新能源电机轴承自动化涂油。

五、同系列区分

• 401.09.01：ID2.5，最大 2.5ml

• 401.09.03：ID3.0，最大 3.0ml（本款）
