IGUS 2400.03.075（10 节）+2030.12PZB（1 套 A1）整套完整解析

一、型号拆分释义

整套物料：2400.03.075 ×10 节 + 2030.12PZB 1 套 (A1)

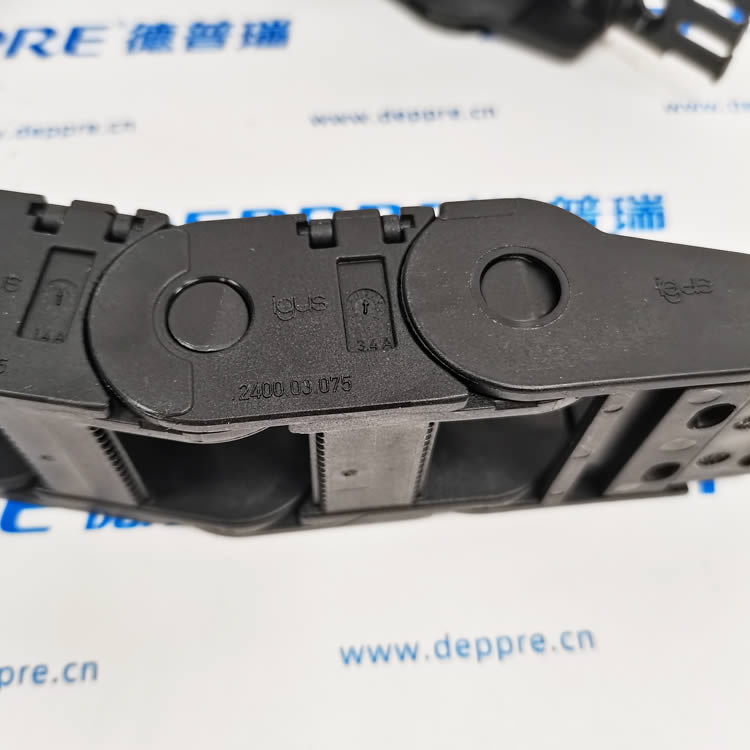

1、拖链主体 2400.03.075

1. 2400：E2/000 中型拖链系列，内半径双侧可开启横杆，穿线检修方便易格斯

2. 03：内部净宽 Bi=38mm

3. 075：最小弯曲半径 R=75mm

4. 数量：10 节单节链节，节距 46mm，总长度 = 10×46=460mm

核心尺寸参数

• 内高 Hi=25mm，单根线缆最大外径≤23mm

• 外宽 Ba=54mm，外高 Ha=35mm

• 材质：igumid G 耐磨改性工程塑料，耐切削液、液压油、润滑脂

• 运行性能：最高速度 20m/s，最大架空长度 2.25m，支持动力线 + DB9 通讯线 + 气管同走，可加装分隔片强弱电隔离易格斯

2、安装接头 2030.12PZB（A1 整套）

1. 2030：适配 2400/2500 系列拖链的固定 / 活动端头支架套件

2. 12：锁止式固定结构（PZ = 锁死型，区别可摆动 34 型）

3. PZB：成套端头（含固定端 + 移动端各 1 组，完整一套）

4. A1：无扎带安装板标准款，纯塑胶锁止支架，90° 标准安装角度

功能说明

• 一套包含 4 件支架：2 个带销端头、2 个带孔端头，分别安装拖链固定端（机柜）与移动端（滑台）

• 锁止结构抗震，适配机床往复振动工况，完美匹配内宽 38mm 的 2400.03 系列拖链

二、整套组成汇总

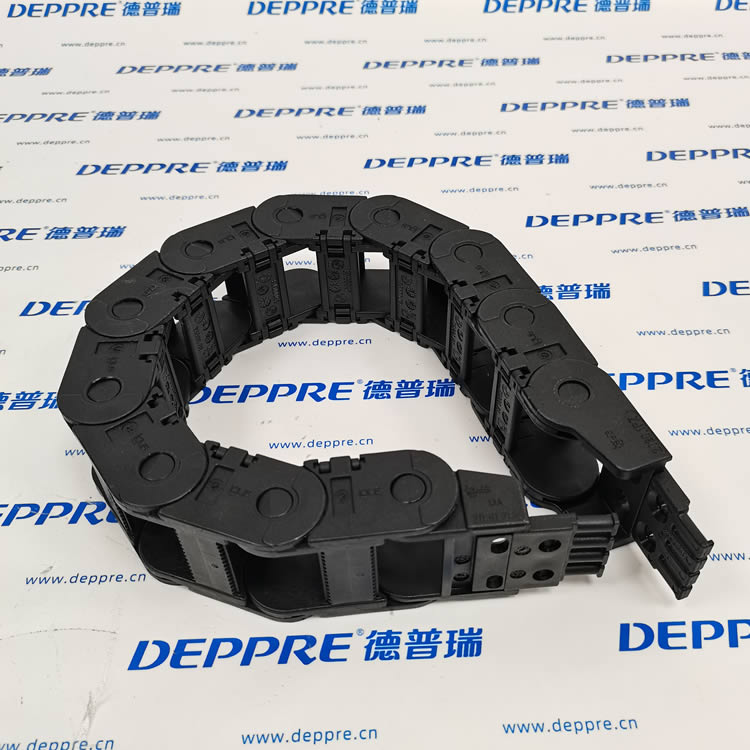

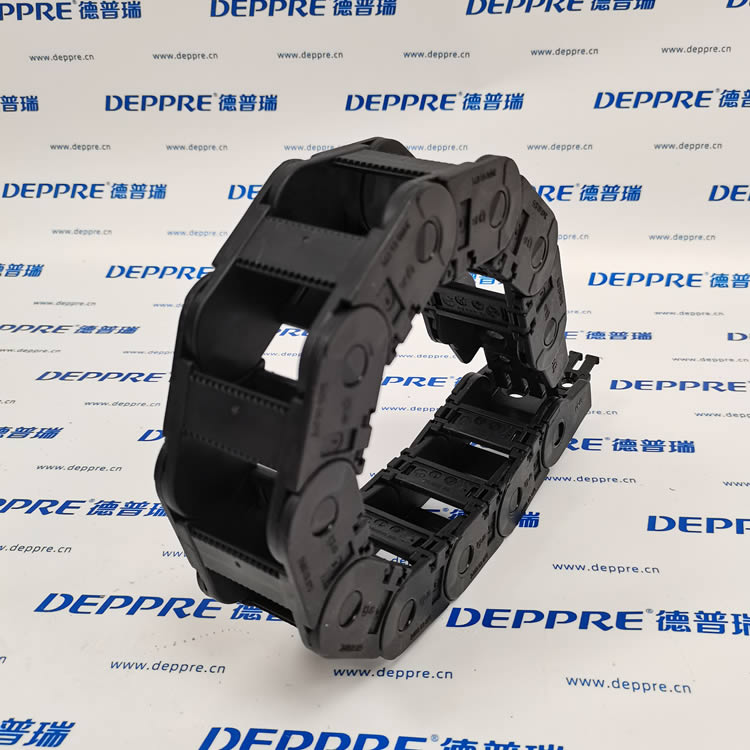

1. 拖链段：2400.03.075 链节 ×10 节，总长 460mm；

2. 安装附件：2030.12PZB (A1) 端头套件 ×1 套（固定 + 移动两端完整配套）。

三、产品优势

1. 内开式横杆，后期添加 DB9 通讯线、传感器信号线无需拆解整段拖链；

2. R75 大弯曲半径，保护伺服编码器线、气动软管，长期往复不易破皮；

3. igumid G 材质耐机床油雾、冷却液，适配液压站、加工中心恶劣环境；

4. 12 型锁止端头刚性强，冲压、线性模组高加速度运行不松脱；

5. 内部可加分隔片，动力电缆与 D-SUB9PIN 通讯线分层布置，降低电磁干扰。

四、适配应用（匹配你设备清单）

1. 数控机床小型伺服滑台，保护 DB9 编码器线、伺服动力线；

2. Woerner 润滑移动分配器油管、流量传感器信号线防护；

3. 液压测试台、气密性工装移动线缆 / 气管导向；

4. AIGNEP 电磁阀气管、AMCI 模块通讯走线拖曳防护。

五、使用要点

1. 线缆填充率控制 40%~60%，预留活动间隙；强弱电用分隔片分开排布；

2. 固定端、移动端全部使用 2030.12PZB 锁死支架，螺栓锁紧防振动松动；

3. 油污工况定期清理链节内部金属碎屑，延长线缆与拖链寿命。
