IGUS 1400.038.035.0×9 节 + 14038.12PZ×1 套 (A1) 完整解析

一、整套物料拆分

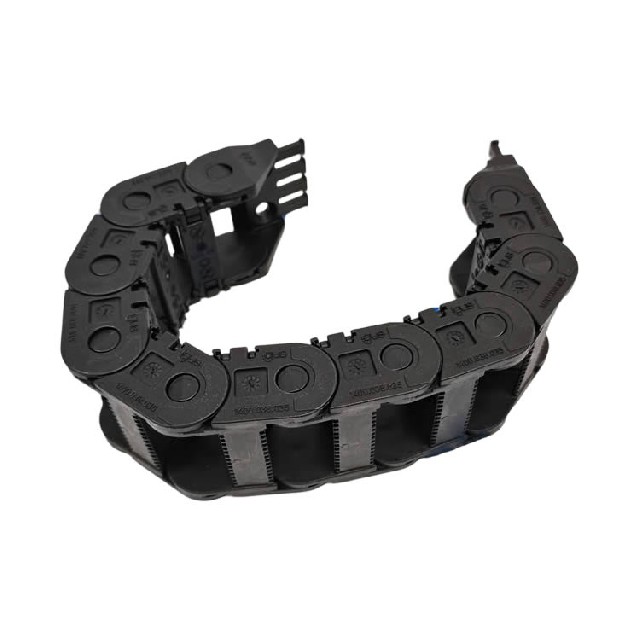

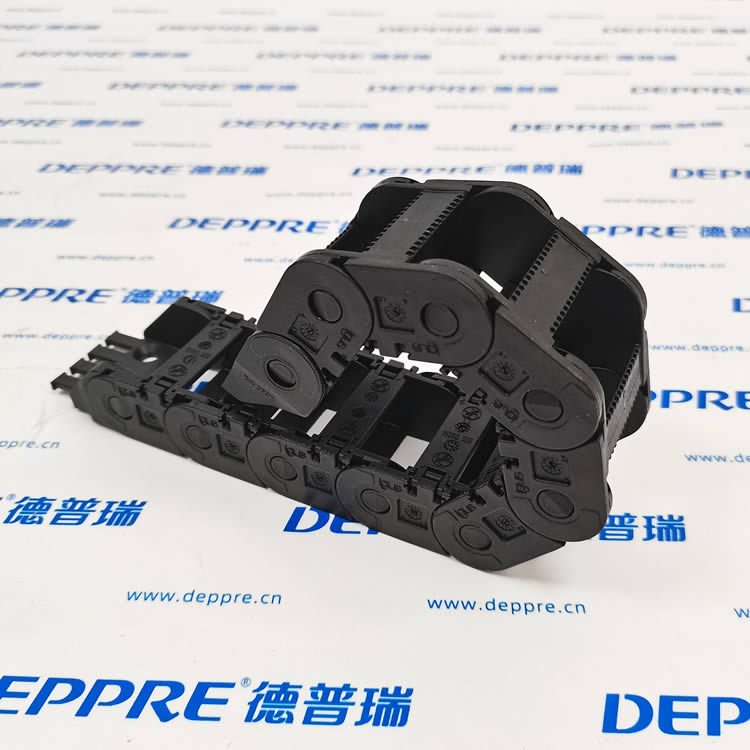

1、拖链本体：1400.038.035.0 ×9 节

型号释义

• 1400：E2/000 小型拖链，内圈双侧可开横杆，穿线免拆整段

• 038：内部净宽 Bi=38mm，外宽 Ba=51.5mm

• 035：最小弯曲半径 R=35mm

• 0：标准黑色 igumid G 耐磨塑料

• 9 节：单节节距 33.3mm，总长度 = 9×33.3=299.7mm

2. 核心尺寸参数

• 内高 Hi=21mm，单根线缆最大外径≤18mm

• 自重≈0.46kg/m；最高运行速度 10m/s

• 耐温：-40℃~+120℃，耐切削液、液压油、润滑脂

• 阻燃 UL94 HB，可加装分隔片分开动力线与 DB9 通讯信号线

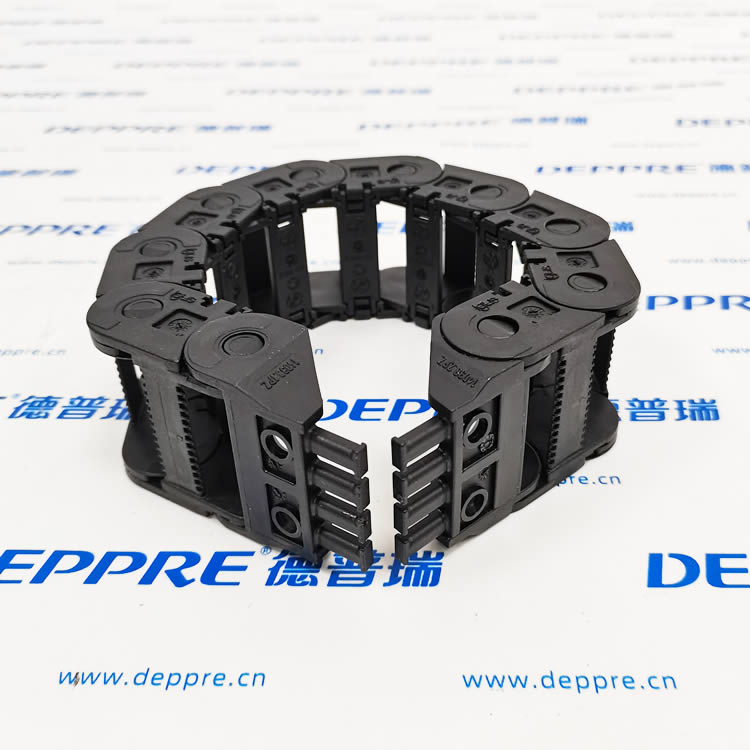

2、配套端头：14038.12PZ 1 套 (A1)

型号释义

• 14038：适配内宽 38mm 的 1400 系列拖链专用接头

• 12：刚性锁止式固定接头（无摆动，抗震抗高加速度）

• PZ：成套接头（1 套含固定端 + 移动端2 组，共 4 件：2 带销、2 带孔）

• A1：标准 90° 安装型，无梳线扎带底板

2. 功能分别锁紧拖链两端，一端固定机柜，一端固定移动滑台；锁齿结构杜绝机床振动松脱，完美匹配 9 节短行程拖链。

二、整套汇总

1. 拖链段：1400.038.035.0 共 9 节，总长约 300mm，内宽 38mm、弯 R35，内开式便于后期增减电缆、气管；

2. 安装配件：14038.12PZ (A1) 刚性锁止端头 1 整套，适配短行程小型滑台往复走线防护。

三、产品优势

1. 内开式横杆，现场加装 D-SUB9PIN 编码器线、传感器信号线无需拆解整段；

2. R35 小弯曲半径，适配设备狭小安装空间，保护细电缆不易弯折破皮；

3. igumid G 改性塑料耐机床油雾、冷却液，长期往复不脆裂；

4. 12 型刚性接头，冲压、线性模组高频往复不松动，布线稳定；

5. 内部可加分隔片，强弱电分层，降低伺服变频器电磁干扰。

四、适配应用（匹配你的设备清单）

1. 数控机床小型伺服滑台，保护 DB9 编码器反馈线、微型气动软管；

2. Woerner 润滑移动分配器油管、流量传感器信号线拖曳防护；

3. AIGNEP 电磁阀气路小管、检测设备移动工装信号线导向；

4. AMCI 位置模块配套移动反馈线缆防护。

五、使用要点

1. 线缆填充率控制 40%~60%，预留活动间隙，强弱电用分隔片隔离；

2. 固定端、移动端全部使用 14038.12PZ 锁死接头，螺栓拧紧防振动脱落；

3. 油污工况定期清理链节金属碎屑，延长线缆与拖链使用寿命。
