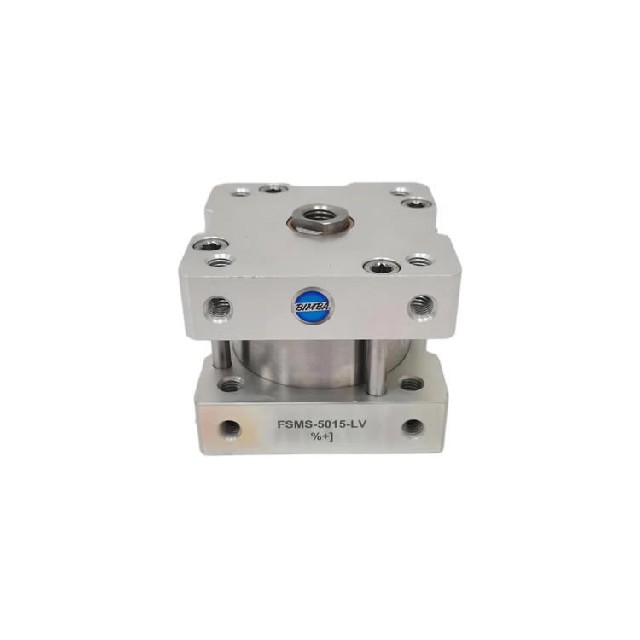

Bimba FSMS‑5015‑LV（美国宾霸 Flat‑1 扁平薄型气缸）

一、型号释义

• FSMS：Flat‑1 超薄方形双作用气缸系列；50：缸径 50mm；15：行程 15mm；LV=Low Friction 低摩擦密封配置

二、关键参数

1. 规格：缸径 φ50mm，有效行程 15mm，双作用单出杆

2. 气源压力：标准工作0～7bar（100PSI），耐压最高 10bar

3. 气口螺纹：Rc1/8（G1/8）内牙，两端侧孔进气

4. 材质：缸筒304 不锈钢、活塞杆 303 不锈钢、铝合金阳极氧化端盖、Buna‑N 丁腈密封，LV 专用低摩擦密封圈

5. 环境温度：-29℃～+93℃，耐油污、潮湿工况

6. 安装：本体沉头通孔固定式安装，杆端内牙螺纹

三、产品特点

1. 超薄扁平结构，厚度远低于标准气缸，狭小设备空间安装；LV 低摩擦密封，低速无爬行、微压平稳启动

2. 全不锈钢缸体防锈耐腐蚀，可用于水汽、切削液环境；可配套 Bimba 原装磁性开关检测行程位置

3. 免润滑长效密封，长期免维护

四、应用

自动化工装夹具、食品设备、精密压合、流水线顶升、小型模具夹紧
