一、适配范围

• 适配断路器：Tmax XT1（≤160A）、XT3（≤250A）

• 安装方式：固定式（F）、插入式（P） 通用

• 极数：1P/2P/3P/4P 均可

• 适用柜型：标准工业控制柜、MCC 马达控制中心、出口设备配电盘

二、核心技术参数

机械规格

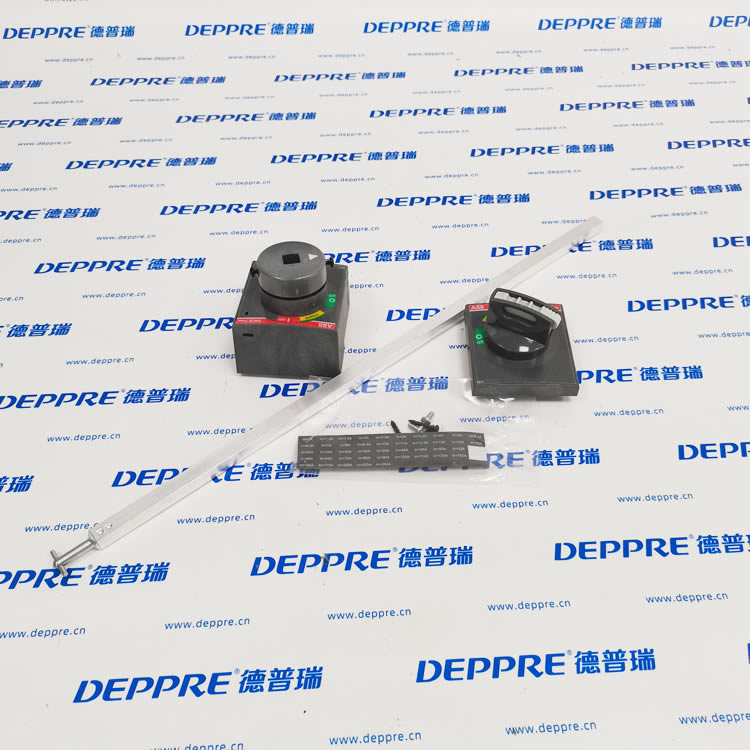

• 手柄类型：旋转式（RHE 系列）

• 颜色：灰色

• 标准长度：485 mm（≈500 mm，深度可调）

• 重量：约 0.444–0.467 kg

• 防护等级：IP20（手柄正面）

• 绝缘：双重绝缘，符合 IEC 60947‑2 隔离要求

安全功能

• 门联锁（Door Interlock）：柜门打开时，断路器无法合闸，防止触电

• 挂锁装置（Padlock）：可加挂 1 把锁，锁定在 “分闸” 位，满足 LOTO（上锁挂牌） 规范

• 位置指示：ON（合闸，红色）、OFF（分闸，绿色）、TRIPPED（脱扣，黄色）清晰标识

合规认证

• 标准：IEC 60947‑2、UL 489、CSA C22.2 No.5、CE、RoHS、REACH

• 产地：意大利

三、主要特点

1. 门外安全操作：无需开门即可远程分合闸，带电柜门关闭操作，降低触电风险。

2. XT1/XT3 全兼容：160A/250A 塑壳通用，固定 / 插入式两用，备件通用性强。

3. 长度可调 + 标准适配：485 mm 适配常见柜深，安装深度可微调，适配不同柜体设计。

4. 双重安全防护：门联锁 + 挂锁，满足工业安全规范（LOTO），防止误操作 / 未经授权合闸。

5. 高可靠工业设计：抗振动、耐老化，适合 MCC、工业控制柜、出口设备长期稳定运行。

6. 合规无忧：UL/IEC 双认证，适配北美 480V 与 IEC 415V 系统，简化出口认证流程。

四、典型应用

• 工业配电柜：Tmax XT1/XT3 断路器门外远程分合闸

• 电机控制中心（MCC）：动力回路安全隔离与操作

• 出口设备：UL/IEC 双认证，符合欧美安全标准

• 检修场景：设备维护上锁挂牌（LOTO），防止误送电

五、安装要点

1. 手柄轴连接断路器操作轴，柜门开孔安装（标准开孔尺寸适配）。

2. 长度可按需裁切调整，适配柜深。

3. 挂锁位置可锁定在 “分闸” 位，防止误合闸。
