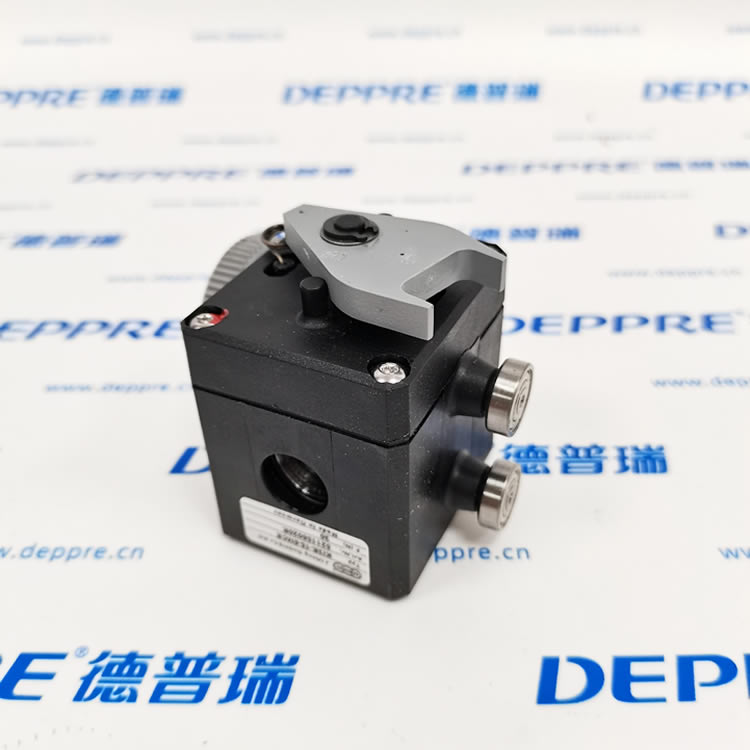

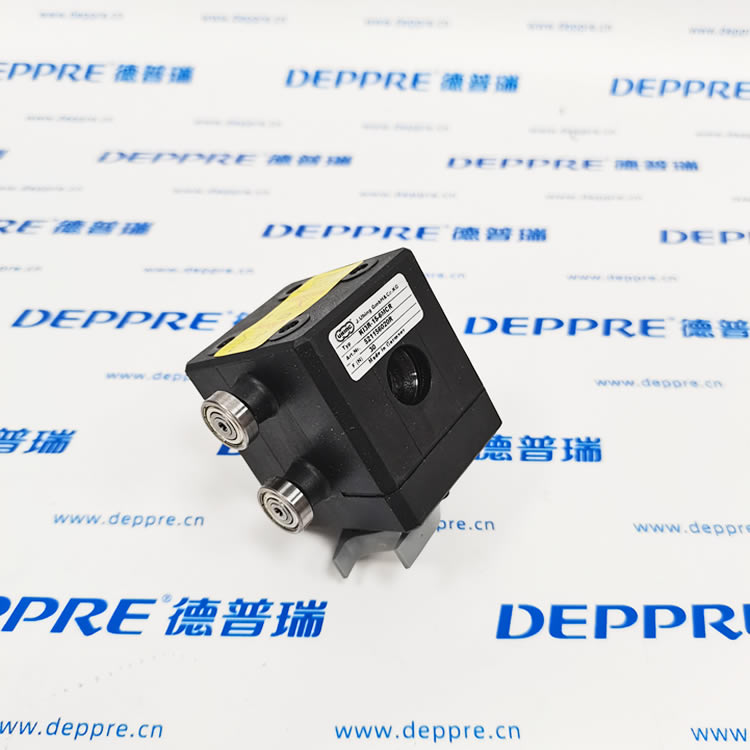

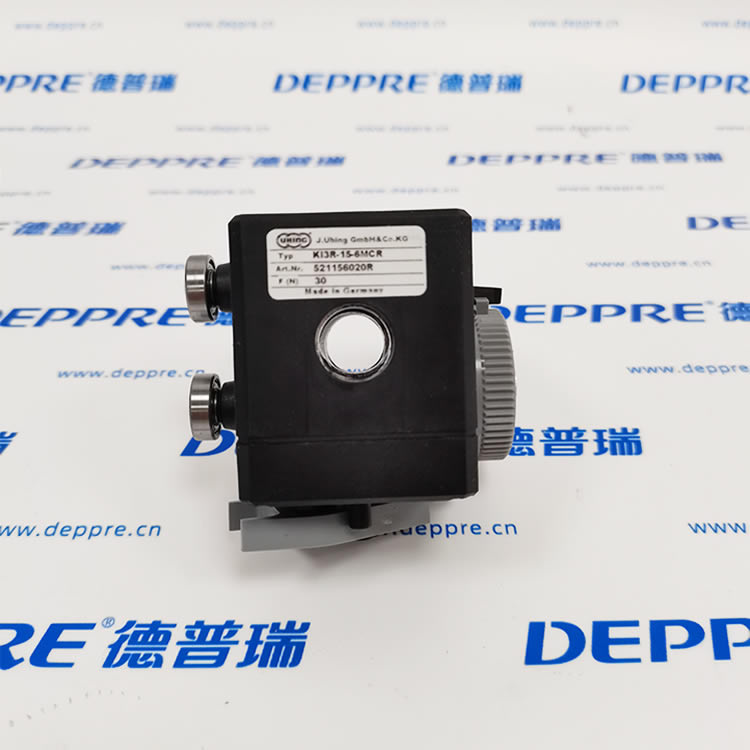

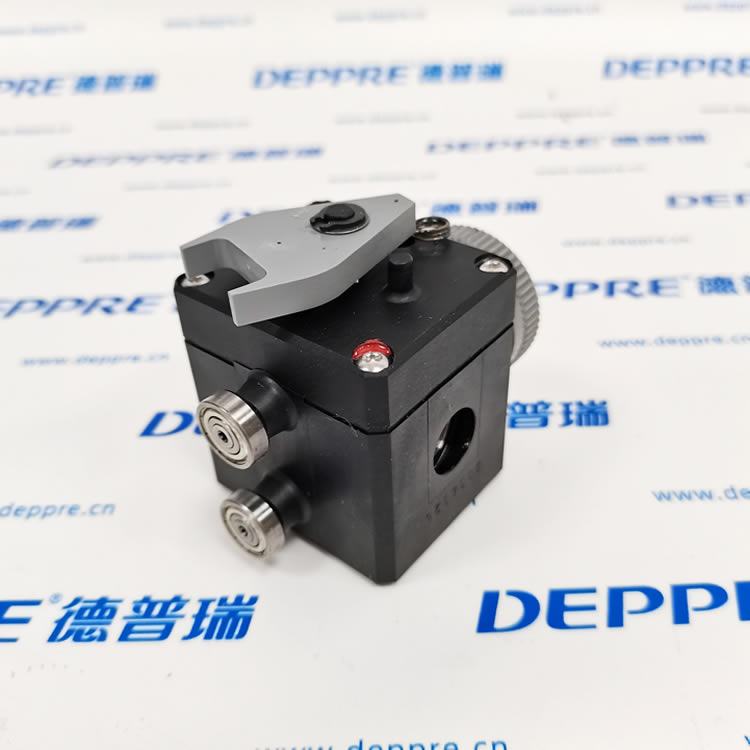

UHING KI3R‑15‑6MCR德国 Uhing 微型滚环驱动 / 微型排线器，用于精密卷绕往复排线

一、型号解读（KI3R‑15‑6MCR）

• KI3R：KI 系列、3 滚环、右旋（R）

• 15：适配光轴直径 Ø15 mm

• 6MCR：

• 6：最大导程 6 mm/r（可调）

• M：机械瞬时换向（弹簧式）

• C：刻度盘调节导程

• R：后侧防转滚轮（需配防转杆）

• 订货号：KI3R‑15‑6MCR / 521156020R

二、核心参数

• 重量：0.28 kg

• 最大轴向推力：30 N

• 驱动扭矩：6±0.5 Ncm

• 导程范围：0～6.2 mm/r（刻度盘可调）

• 换向方式：机械弹簧瞬时换向

• 防转配置：后侧滚轮（R）

• 适配轴速：5–3000 rpm（建议≤1500 rpm）

• 工作温度：‑10°C 至 +80°C

• 旋转方向：右旋（R）

三、工作原理

滚环组内环抱紧光轴，靠摩擦传动将光轴旋转转为往复直线运动；无需齿轮 / 皮带，导程可调、可设为 0，配合行程挡块可实现自动换向与精密排线。

四、典型应用

• 线缆、光纤、漆包线、金属微丝卷绕

• 纺织、绳带、薄膜、无纺布精密收卷

• 小型绕线机、绞线机、成圈机

• 电子元件、医疗器械、精密仪器制造

五、主要特点

1. 微型紧凑：体积小、重量轻，适合狭小空间

2. 精密可控：导程刻度可调，排线均匀、精度高

3. 高效稳定：摩擦传动无间隙，高速运行平稳、噪音低

4. 安装简便：直接套入 Ø15 光轴，配防转杆即可

5. 耐用可靠：德国工艺，滚环耐磨、寿命长
