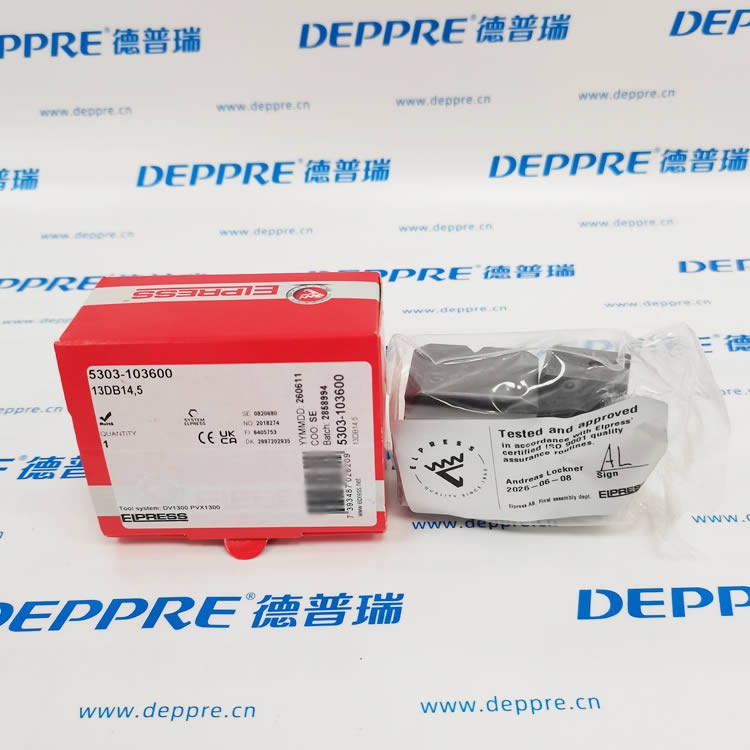

Elpress 13DB14,5（订货号：5303‑103600）完整介绍ELPRE
一、品牌简介
Elpress（爱尔普瑞斯），瑞典品牌，创立 1959 年，隶属于 Lagercrantz 集团，专业生产液压压接工具、压接模具、电缆接线端子，电力电气行业原装压接系统，国内设有北京子公司，产品拥有 CE、UKCA 认证ELPRE。
二、基础参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | 13DB14,5 |
| 订货号 | 5303‑103600 |
| EAN 条码 | 7393487026209 |
| 产品类型 | DUAL 一体式集成六角压接模具对 |
| 压接形式 | 六边形压接 |
| 适配端子 | KRF / KSF 铜接线端子 50mm²（铜线缆鼻子） |
| 适配压接工具 | DV1300、PVX1300（1300 系统，13 吨液压压接工具） |
| 是否需要模具支架 | 不需要，直接装入工具头部 |
| 净重 | 0.111kg，整套毛重 0.48kgElpress |
| 包装尺寸 | 87×68×41mmElpress |
| 认证 | CE、UKCA |
三、产品结构与工作原理

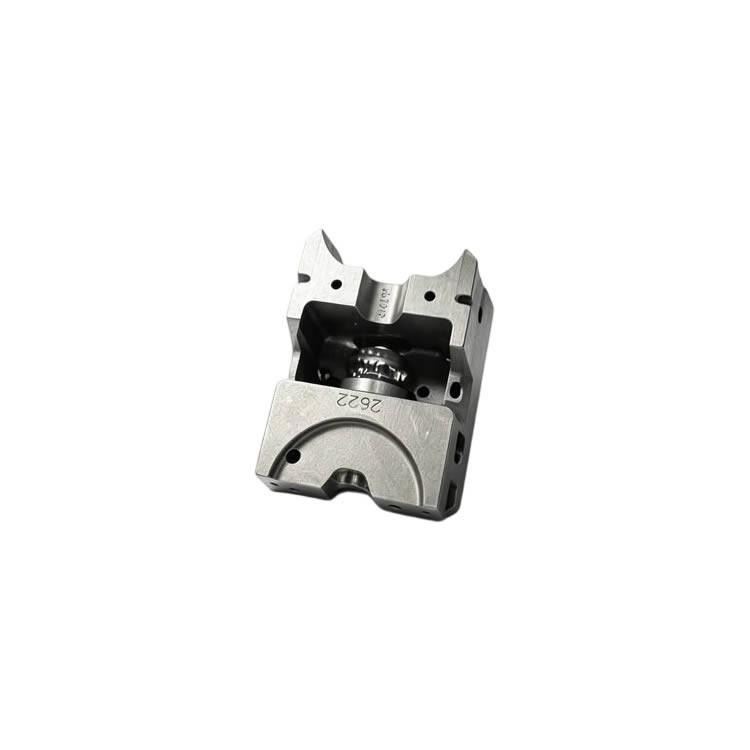

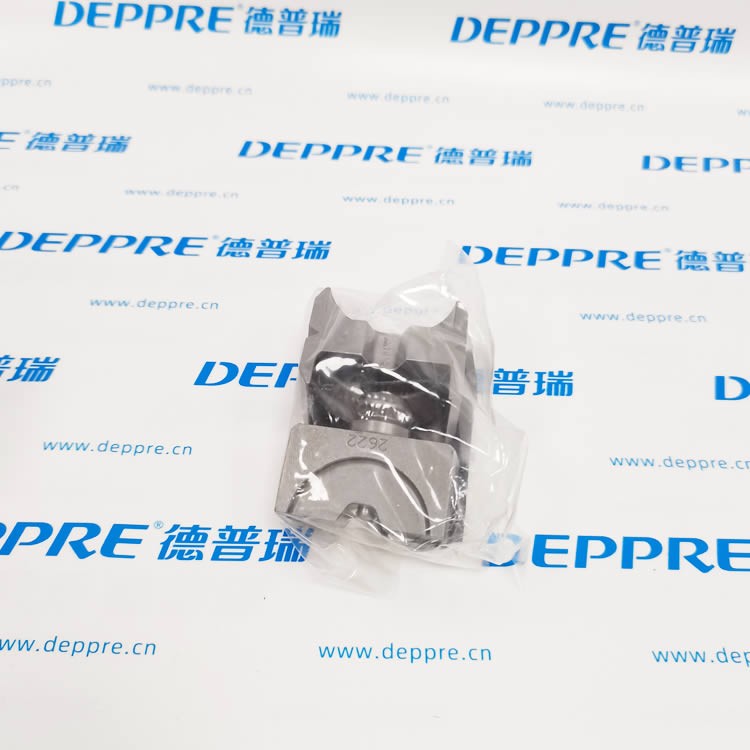

13DB14,5 属于DUAL 集成双模具，上下模具一体化成对出厂，无需额外模具座。装入 13 吨液压压线钳，液压驱动合拢模具，对 50 平方 KRF/KSF 铜端子完成六边形压接，使电缆导体与线鼻子形成可靠冷压电气连接，保证低接触电阻、抗振动。
型号释义：
13：代表 1300 系列，适配 13 吨压接系统
DB：Dual‑B die，B 型集成六角双模具
14,5：压接六角对边尺寸 14.5mm，对应 50mm² 铜端子
四、核心产品特点
一体式 DUAL 双模具结构，省去模具支架，拆装更换快速，现场施工效率高Elpress。
精密六角压接型腔，压接成型均匀，接触电阻稳定，满足电力成套的压接工艺标准。
高强度合金钢模具，表面硬化处理，压接寿命长，适合工厂批量作业与户外现场施工。
专为 Elpress KRF/KSF 系列铜端子匹配；只适配 50mm² 规格，不可混用其他平方端子。
原装欧洲标准，CE/UKCA 认证，风电、轨道交通、高压成套项目常用备件。
五、适配与不适用说明
适用工具：DV1300、PVX1300 液压压接工具（1300‑13 吨系统）ELPRE 适用端子：Elpress KRF‑50、KSF‑50 铜电缆接线端子（50mm² 多股铜电缆）
不适用
不适用铝端子、非 KR/KS 系列其他品牌端子；
不能用于其他平方数线缆（35/70mm² 不可使用本模具）；
不能兼容 V1300 分离式模座压接头（V1300 需要普通 B 模具，不能用 DB 集成模具）。
六、典型应用场景
高低压配电柜成套厂，50 平方铜电缆线鼻子压接；
风电、光伏电站电气安装；
轨道交通、机车线束加工；
工厂工业设备、工程机械动力电缆施工；
电力工程现场抢修作业。
七、使用、维护与故障判断
使用要点
模具清洁无毛刺，确认端子型号是 KRF‑50/KSF‑50；
将整套 13DB14,5 直接卡入 DV1300/PVX1300 压接头，无需支架；
压接到位，液压工具泄压完成后再取出工件，禁止中途强行抽出。
维护
定期清理模具型腔铜屑，轻微涂少量润滑脂；
禁止压接杂质、异物，防止型腔崩口。
