Elpress 13DB17（订货号：5303‑103800）完整介绍
一、品牌简介
Elpress（爱尔普瑞斯）瑞典原装压接系统品牌，主打液压压接工具、DUAL 一体式压接模具、铜铝接线端子，广泛应用高低压配电、风电、轨道交通行业，产品拥有 CE、UKCA、RoHS 认证。
二、基础参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | 13DB17 |
| 订货号 | 5303‑103800 |
| EAN 条码 | 7393487026216 |

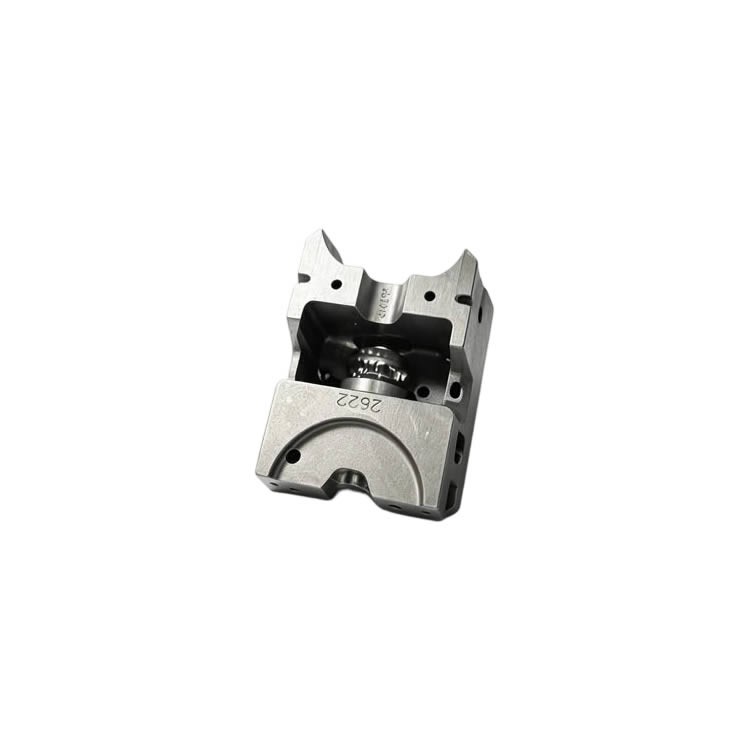

| 产品类型 | DUAL 一体式集成六角压接模具（上下模成套一体） |
| 压接形式 | 六边形压接 |
| 适配端子 | KRF / KSF 铜接线端子 70mm² |
| 适配压接工具 | DV1300、PVX1300（1300 系统，13 吨液压压接工具） |
| 模具支架 | 无需模座，直接装入压接头 |
| 六角对边尺寸 | 17 mm |
| 认证 | CE、UKCA、RoHS |
| 工具系统 | Tool system:DV1300 PVX1300 |
型号释义
13：1300 系列，适配 13 吨压接工具系统
DB：Dual‑B die，DUAL 一体式双模具，省去模具支架
17：六角压接对边尺寸 17mm，对应 70mm² 铜端子
三、工作原理
13DB17 属于 DUAL 集成成套模具，上下模具整合为一个整体，直接卡入 DV1300 / PVX1300 液压压线钳头部；液压驱动合拢模具型腔，对 Elpress KRF‑70 / KSF‑70 铜电缆端子完成六角冷压，压紧电缆导体与端子内壁，得到低接触电阻、抗振动的可靠电气连接。
四、产品核心特点
一体式 DUAL 双模具结构，不用额外模具支架，拆装更换便捷，提升现场施工效率。
高强度合金钢，型腔表面硬化处理，压接寿命长，兼顾工厂批量压接和户外工程作业。
六角压接成型，压接尺寸精度高，满足电力成套压接工艺规范。
专门匹配 Elpress 原厂 KRF、KSF 铜鼻子；仅用于 70mm² 铜端子。
欧洲原装进口，风电、轨道交通、高低压开关柜常用配套备件。
五、适配与不适用
适用工具：DV1300、PVX1300（13 吨 1300 系统液压压接钳） 适用端子：Elpress KRF‑70、KSF‑70 铜接线端子（70mm² 铜电缆）
不适用场景
不支持铝端子、其他品牌非匹配线鼻子；
不可用于其他电缆截面（50、95 平方不可使用本模具）；
不能用于 V1300 压接头，V1300 适配分离式 B 模具，不兼容 DB 一体式模具。
六、典型应用场景
高低压开关柜成套厂，70 平方动力电缆压接加工；
风电、光伏电站电气现场施工；
轨道交通机车线束装配；
大型工程机械、工业设备动力电缆安装；
电力工程项目抢修作业。
七、使用维护与更换判断
使用要点
清理模具型腔铜屑杂物，确认端子型号 KRF‑70/KSF‑70；
整套模具直接卡入 DV1300/PVX1300 压接头，无需额外支架；
液压完全压合到位泄压完成后，再取出工件，禁止中途强行拉扯工件。
维护保养
定期清理型腔铜屑，工作面可少量涂抹润滑脂；
禁止压接带有杂质异物的端子，防止型腔崩口受损。
