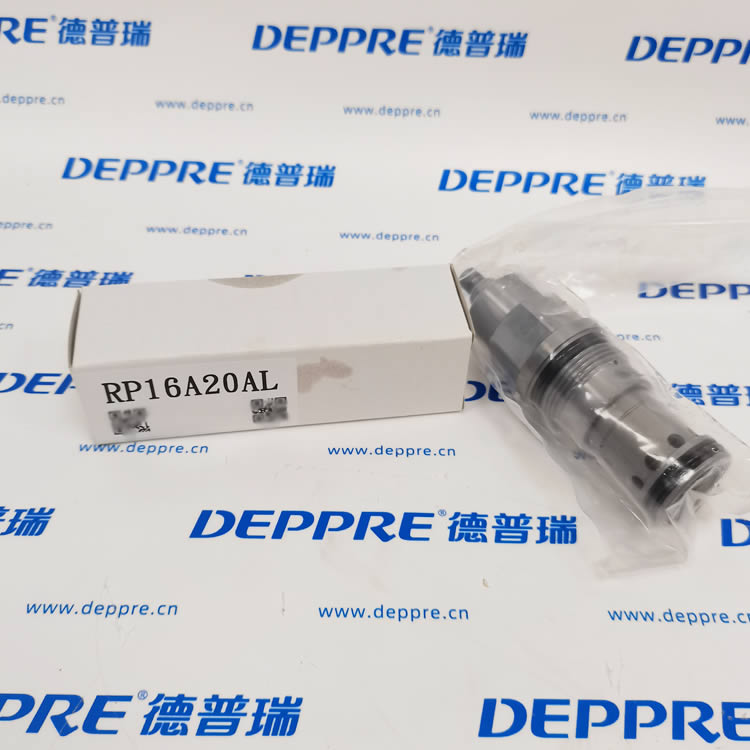

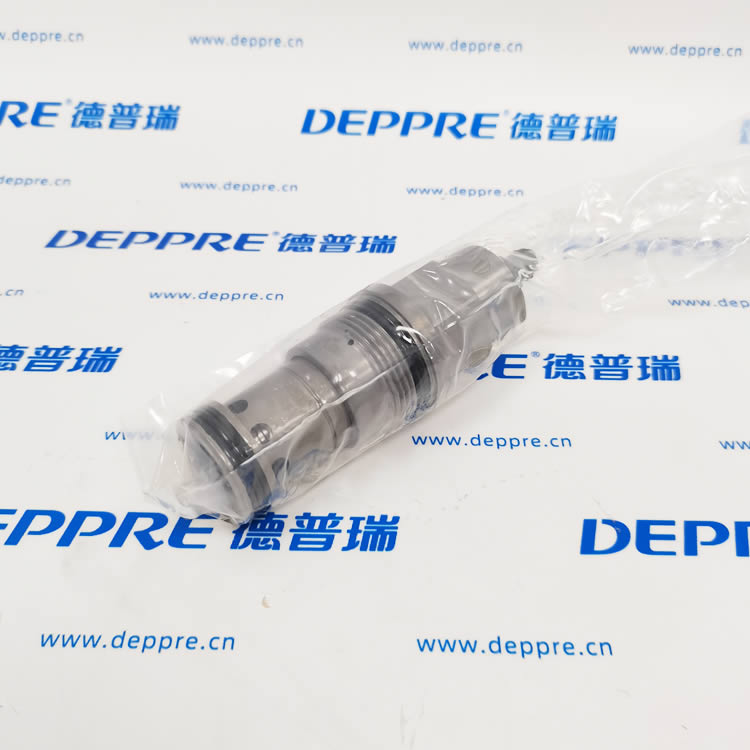

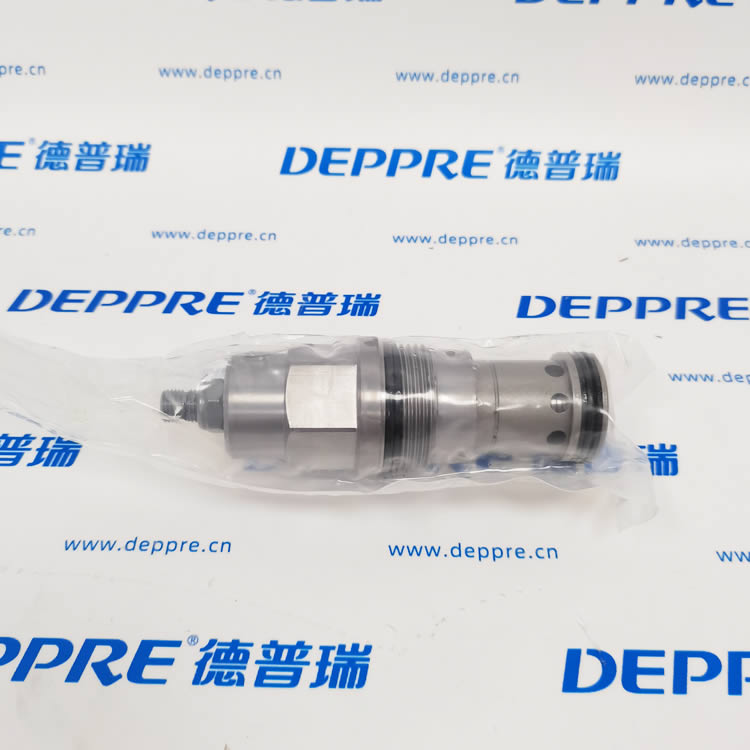

WINNER RP16A20AL 先导平衡活塞式大流量插装溢流阀完整介绍
一、品牌说明
WINNER（台湾崴纳），专业螺纹插装液压阀厂商，RP 系列为先导平衡活塞溢流阀，RP16A 适配 SUN 标准 T-16A（16A-2）大流量阀腔，可直接替换 SUN RPIC 系列溢流阀，主打大型液压系统主回路稳压保护。
二、型号分段释义 RP16A20AL
RP：Pilot-operated balanced piston relief 先导平衡活塞式溢流阀（两级结构，稳压精度高）
16A：阀腔规格 16A-2（T-16A），大流量标准插装孔
20：弹簧代码 A 弹簧，调压区间 7 ~ 210 bar，出厂预设 70bar
A：4mm 内六角手动调压螺杆，配锁紧螺母防漂移
L：碳钢阀体 + NBR 丁腈密封，适配常规矿物液压油
同后缀区分
RP16A20AL：内六角调节、NBR 标准密封，7~210bar 中压弹簧
RP16A20KL：外置手轮调节
RP16A20WL：FKM 氟橡胶密封，高温 / 难燃介质专用
RP16A20CL：高压弹簧 10.5~420bar
三、核心技术参数
| 参数项 | 规格 |
|---|---|
| 阀腔标准 | 16A-2（SUN T-16A 通用） |
| 额定通流流量 | 380 L/min |
| 长期工作压力上限 | 350 bar |
| 短时峰值耐压 | 420 bar |
| 调压范围（20 弹簧） | 7 ~ 210 bar |
| 响应时间 | ≈7ms |
| 稳压内泄漏 | 0.7 cc/min（70bar 工况） |
| 安装锁紧扭矩 | 200 ~ 215 N·m |
| 锁紧螺母扭矩 | 9 ~ 10 N·m |
| 介质温度 | -20℃ ~ +120℃ |
| 自重 | 0.53 kg |
| 适配介质 | 矿物液压油；高温 / 水乙二醇选 WL 氟密封款 |
四、结构与工作原理
两级先导平衡活塞结构小先导锥阀 + 大直径主平衡活塞，主阀芯受力均衡，大流量负载变化时压力波动极小，稳压性能远优于直动溢流阀；
工作逻辑系统压力达到弹簧设定值时先导阀开启，主活塞两端形成压差，主阀打开溢流，稳定系统最高压力，保护泵、油缸、管路；
调压机构顶部内六角螺杆顺时针升压、逆时针降压，锁紧螺母锁死调压值，设备振动下压力不易漂移；
大过流通径16A 阀腔通流截面大，380L/min 超大流量，适合大型液压站主回路持续溢流。
五、核心产品优势
超大流量 380L/min，适配大型压铸、锻压、冶金液压主系统；
平衡活塞结构，压力稳定性优异，负载变化压力漂移极小；
低内泄漏，系统保压性能优秀，减少油温发热；
标准 16A-2 通用阀腔，直接替换 SUN RPIC 同规格阀，无需修改阀块；
高强度碳钢阀体，抗冲击、耐粉尘杂质，适配重型设备恶劣工况。
六、典型应用场景
大型压铸机、锻压机、挤压机主液压系统稳压过载保护；
冶金轧机、大型工程机械高压液压站；
风电、船舶大功率液压泵站；
大型拉伸成型、液压试验机主压力调节回路。
七、选型与安装维护注意事项
AL 标配 NBR 密封，介质温度＞90℃或含水乙二醇，更换 RP16A20WL 氟密封型号；
长期连续工作压力不可超过 350bar，420bar 仅允许瞬时峰值；
回油口 P2 禁止背压，背压会同步抬升系统实际设定压力；
安装扭矩严格控制 200~215N・m，扭力不足易渗漏，扭力过大损坏阀块螺纹；
阀块安装前彻底冲洗，硬质颗粒会划伤活塞密封面，造成持续内泄。
