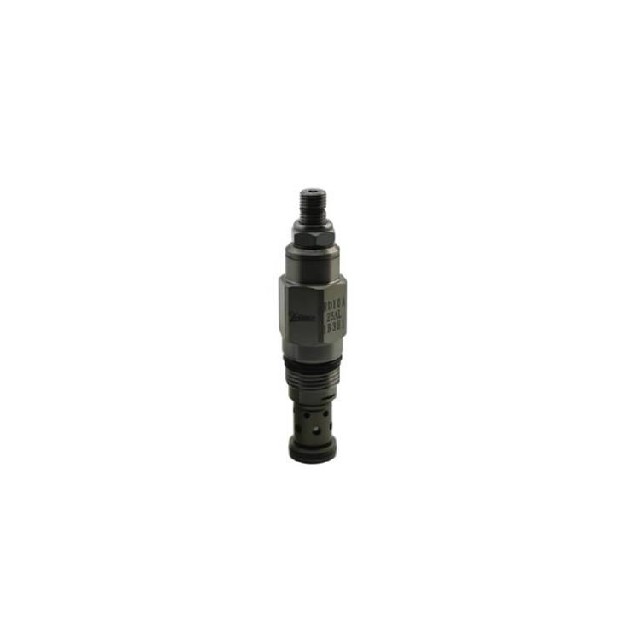

WINNER RD10A25CL 直动式螺纹插装溢流阀完整介绍
一、品牌简介
WINNER（台湾崴纳 / 武汉机械），专业螺纹插装液压阀厂商，RD 系列为两通直动提动锥式溢流阀，RD10A 系列适配 10A-2 标准阀腔，可直接替换 SUN RDHA 系列溢流阀。
二、型号分段释义 RD10A25CL
RD：Direct Relief 直动锥式溢流阀，P1 进油、P2 回油箱
10A：标准 10A-2 通用插装阀腔（比 3A 阀腔通流更大）
25：弹簧规格代码
C：超高压弹簧段，调压区间 7 ~ 420 bar
L：碳钢阀体 + NBR 丁腈密封，适配常规矿物液压油
同系列后缀区分
RD10A25AL：中压弹簧 35~210 bar
RD10A25CL：超高压弹簧 7~420 bar
RD10A25WL：FKM 氟橡胶密封，高温 / 难燃介质专用
三、核心技术参数
| 参数项 | 规格值 |
|---|---|
| 阀腔标准 | 10A-2（NFPA 标准） |
| 额定通流流量 | 95 L/min |
| 长期允许工作压力 | 350 bar |
| 短时峰值耐压 | 420 bar |
| 爆破耐压 | 700 bar |
| 调压范围（C 弹簧） | 7 ~ 420 bar |
| 响应时间 | 2 ms |
| 85% 设定压力泄漏量 | ≤5 滴 / 分钟 |
| 调节方式 | 4mm 内六角调压螺杆，带锁紧螺母 |
| 阀体安装扭矩 | 40 ~ 50 N·m |
| 锁紧螺母扭矩 | 9 ~ 10 N·m |
| 介质温度 | -20℃ ~ +100℃ |
| 自重 | 0.17 kg |
四、结构与工作原理
全金属锥面密封导向式提动锥阀，金属硬密封，抗油液杂质，停机保压泄漏极小；
超宽高压弹簧组件C 型大刚度弹簧，低压 7bar 到 420bar 全域可调，高低压液压系统通用；
调压机构顶部内六角螺杆顺时针升压、逆时针降压，锁紧螺母防振动漂移；
工作逻辑进油压力克服弹簧预紧力顶开锥阀，多余油液泄回油箱，限制系统最高压力，保护泵、油缸、管路过载。
五、产品核心优势
10A 大流量阀腔，95L/min 通流能力，适配主回路大流量泄压；
7~420bar 超宽调压，一台阀兼顾低压调试与高压成型工况；
2ms 超快响应，抑制液压冲击、水锤；
标准 10A-2 通用阀腔，替换 SUN RDHA-LWN 无需修改阀块；
整体尺寸紧凑，重量轻，适合集成小型高压液压站。
六、典型应用场景
高压压铸机、锻压机主回路过载保护；
高压拉伸、成型液压设备稳压调压；
工程机械高压油路、液压试验机高低压兼容系统；
小型高压液压站、增压回路压力限压。
七、选型 & 安装维护注意事项
CL 为 NBR 标准密封，介质温度＞90℃或含水乙二醇，更换 RD10A25WL 氟密封型号；
长期连续工作压力不可超过 350bar，420bar 仅允许短时峰值；
回油口 P2 禁止背压，背压会同步抬升系统实际设定压力；
阀块安装前彻底冲洗，硬质颗粒会划伤锥面，造成持续内泄；
安装扭矩严格控制 40~50N・m，扭力过大易滑丝、过小易渗漏。
