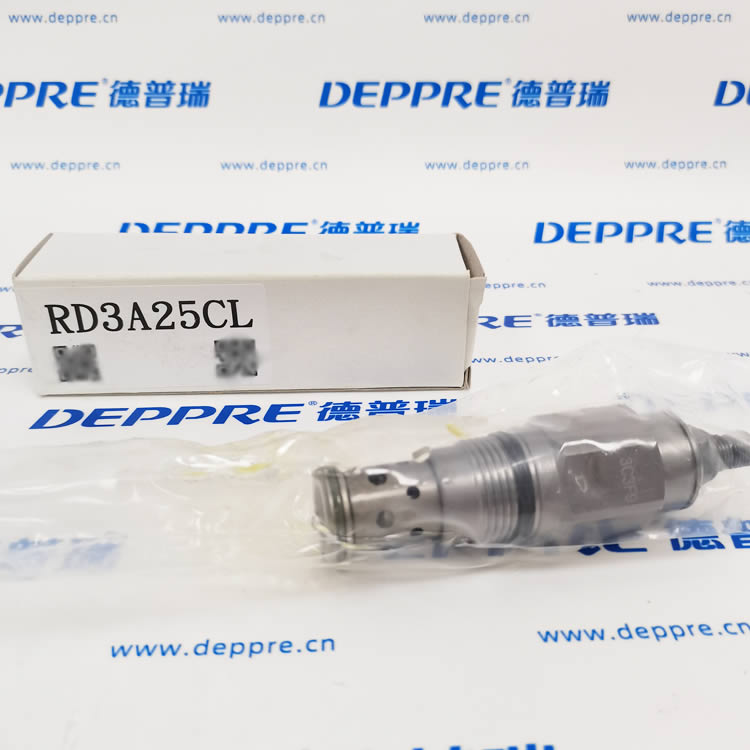

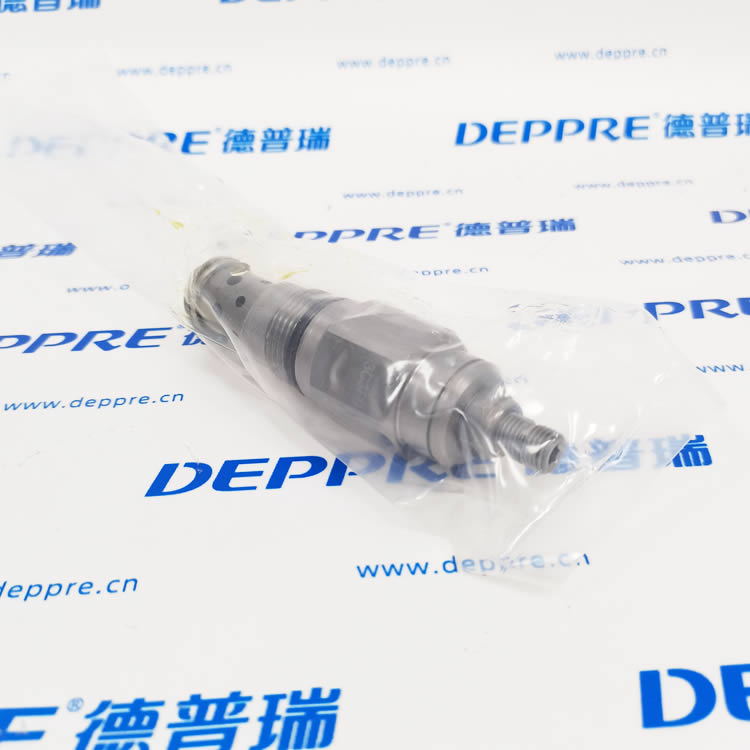

WINNER RD3A25CL 直动式插装溢流阀完整介绍
一、品牌简介
WINNER（台湾崴纳 / 武汉机械），专业螺纹插装液压阀厂商，RD 系列为两通直动锥式溢流阀，兼容 SUN 标准 3A-2 阀腔，RD3A25CL 为超高压宽调压弹簧版本。
二、型号分段释义 RD3A25CL
RD：Direct Relief 直动锥式溢流阀，P1 进油、P2 回油箱
3A：标准 3A-2 通用插装阀腔，可直接互换 SUN RPEC 系列
25：弹簧规格代码
C：超高压弹簧段，调压区间 7 ~ 420 bar
L：标准碳钢阀体 + NBR 丁腈橡胶密封，适配常规矿物液压油
与 RD3A25AL 核心区别
RD3A25AL：中压弹簧，35~210bar
RD3A25CL：超高压弹簧，7~420bar，覆盖高压液压系统
三、核心技术参数
| 参数项目 | 规格值 |
|---|---|
| 阀腔标准 | 3A-2（NFPA T2.6.1） |
| 调压范围 | 7 ~ 420 bar |
| 最大持续工作压力 | 350 bar |
| 爆破耐压 | 700 bar |
| 额定通流流量 | 120 L/min |
| 响应时间 | 2 ms |
| 85% 设定压力内泄漏 | ≤5 滴 / 分钟 |
| 调节方式 | 4mm 内六角螺杆，配锁紧螺母 |
| 安装扭矩 | 60~70 N·m |
| 锁紧螺母扭矩 | 9~10 N·m |
| 介质温度 | -20℃ ~ +100℃ |
| 适配介质 | 矿物液压油；高温 / 合成油选 WL 氟密封款 |
| 自重 | 0.33 kg |

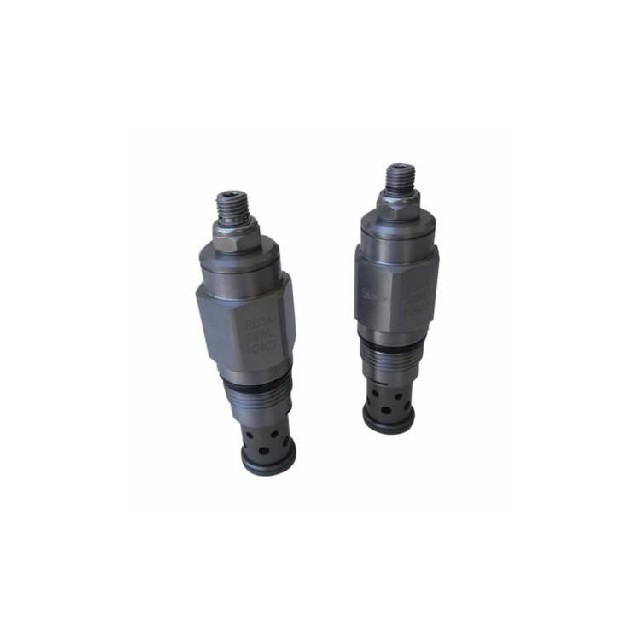

四、结构与工作原理
锥面密封结构：金属导向锥阀，密封面耐磨抗杂质，停机保压泄漏极小；
高压弹簧组件：C 型弹簧刚度大，可覆盖低压 7bar 到 420bar 超宽调压区间，高低压系统通用；
调节机构：顶部内六角螺杆顺时针升压、逆时针降压，锁紧螺母锁死防止振动漂移；
通路逻辑：进油压力克服弹簧力顶开锥阀，多余油液泄回油箱，限制系统最高压力，保护泵、油缸、管路。
五、产品核心优势
超宽调压 7~420bar，一台阀可适配低压调试、高压成型设备；
大流量 120L/min，适合主回路溢流保护；
2ms 快速响应，抑制高压冲击、水锤；
标准 3A-2 阀腔，替换 SUN、海德福斯同规格溢流阀无需改阀块；
全金属阀芯阀体，耐粉尘、耐冲击，适合压铸、锻造高压工况。
六、典型应用场景
压铸机、锻压机、高压液压站主压力限压保护；
高压液压夹具、拉伸成型设备压力稳压；
工程机械高压油路过载泄压；
试验机、液压泵站高低压兼容调压系统。
七、选型、安装维护注意事项
后缀区分：
CL：NBR 密封，矿物油，7~420bar 高压弹簧
AL：中压 35~210bar 弹簧
WL：FKM 氟橡胶密封，高温 / 难燃液压油专用
长期工作压力不可超过 350bar，420bar 仅短时峰值；
回油口 P2 禁止背压，背压会抬升实际设定压力；
阀块安装前彻底冲洗，硬质颗粒会划伤锥面造成持续内泄；
系统介质温度＞90℃或含水乙二醇，更换 RD3A25WL 氟密封型号。
