WINNER RD3A25AL 直动式插装溢流阀完整介绍
一、品牌基础
WINNER（武汉机械，台湾崴纳），专业螺纹插装液压阀厂商，对标美国 SUN 插装阀，RD 系列为两通直动提动式溢流阀，RD3A25AL 为标准高压调压款。
二、完整型号分段释义 RD3A25AL
RD：Relief Direct 直动式溢流阀（泄压阀），两通结构，P1 进油、P2 回油箱
3A：标准安装孔型 3A-2 通用插装腔，兼容 SUN 同规格阀腔
25：弹簧调压区间代码 25，调压范围 35 ~ 210 bar（出厂预设 70bar）
A：标准内六角手动调节螺杆（4mm 内六角）
L：标准碳钢阀体、NBR 丁腈密封，适配矿物液压油
三、核心技术参数
| 参数项 | 规格 |
|---|---|
| 阀腔规格 | 3A-2 标准插装孔 |
| 最大通流流量 | 120 L/min |
| 最高耐压 | 350 bar（5000PSI），耐压爆破 700bar |
| 调压区间 | 35 ~ 210 bar |
| 响应速度 | 约 2ms，超压快速泄压 |
| 内泄漏 | 设定压力 85% 工况下≤5 滴 / 分钟 |
| 安装扭矩 | 60 ~ 70 N·m |
| 锁紧螺母扭矩 | 9 ~ 10 N·m |
| 介质温度 | -20℃ ~ +100℃ |
| 适配介质 | 普通矿物液压油；水乙二醇需更换 FKM 密封 WL 款 |
| 重量 | 约 0.33kg |

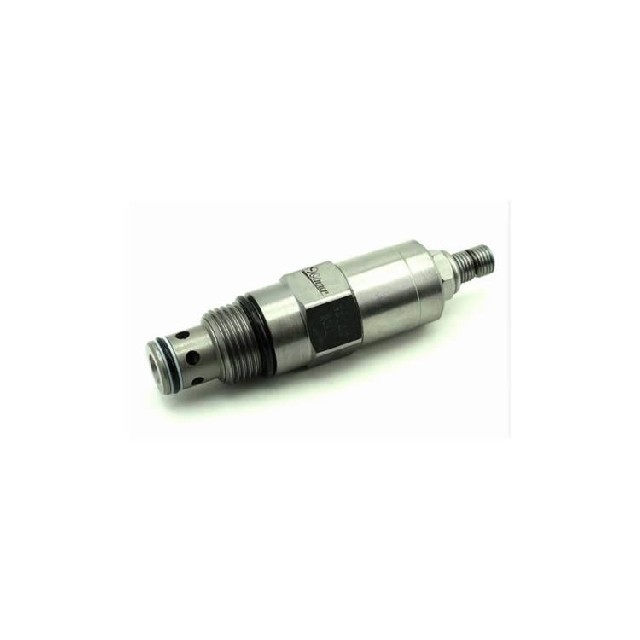

四、结构与工作原理
结构形式：直动提动锥阀结构，金属锥面密封，抗油污杂质、耐冲击；
工作逻辑：入口油压克服弹簧预紧力顶开锥阀，多余油液从 P2 泄回油箱，稳定系统最高压力，保护泵、油缸、管路不超压损坏；
调节结构：顶部内六角螺杆调节弹簧预压缩量，顺时针升压、逆时针降压，锁紧螺母锁死调压值防振动漂移。
五、产品优势
大流量 120L/min：同规格直动阀流量优势明显，适合主回路系统溢流保护；
锥面密封低泄漏：停机保压性能优于滑阀式溢流阀；
超快响应 2ms，抑制液压冲击、水锤；
通用 3A-2 标准阀腔，可直接替换 SUN RPEC 系列溢流阀；
全金属阀芯阀体，抗粉尘、耐恶劣工况。
六、典型应用场景
注塑机、硫化机、压铸机液压系统主压力溢流保护；
工程机械、自动化夹具、液压站压力限压；
风电、机床、小型液压泵站过载泄压；
夹紧、顶升回路压力稳压、过载保护。
七、选型 & 安装注意事项
同系列区分后缀：
AL：标准 NBR 密封，矿物油通用
WL：FKM 氟橡胶密封，高温 / 合成油专用
CL/DL/SL：不同调压弹簧区间
调压不可超过 210bar 长期运行，峰值短时不超 350bar；
回油口 P2 管路无背压，背压会改变实际设定压力；
安装前清洗阀块阀腔，硬质颗粒易划伤锥面造成持续内泄；
若介质含水、高温，更换 RD3A25WL 氟密封版本。
