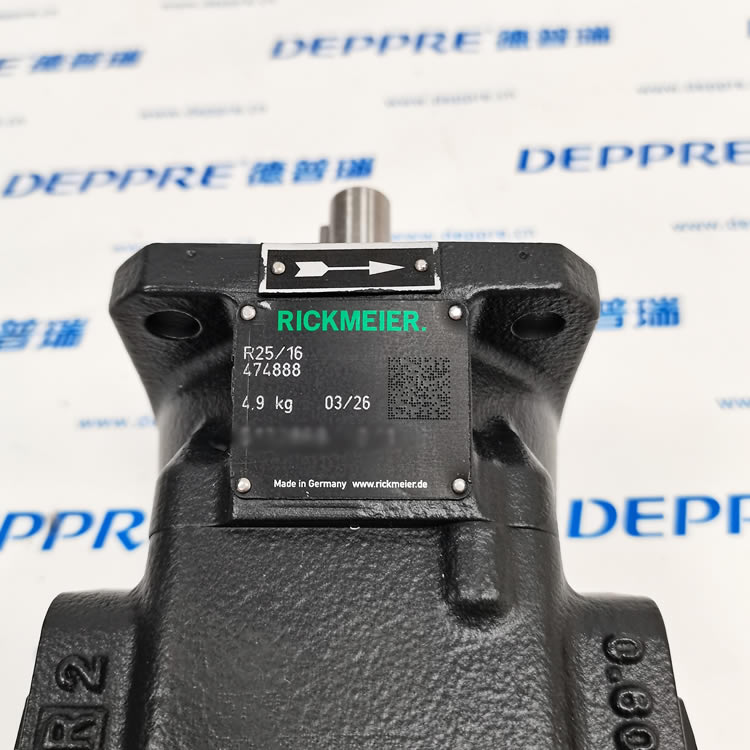

RICKMEIER R25/16（德国瑞克梅尔 齿轮泵）

R25/16 是 RICKMEIER 经典小流量、中压外啮合齿轮泵，主打润滑系统 + 低压液压站。

一、型号含义（R25/16）

• R25：泵体尺寸系列（紧凑型、中小流量）

• 16：几何排量 16 cm³/rev（每转 16 mL）完整型号示例：R25/16 FL‑Z‑DB16‑W‑G1‑L

• FL：法兰安装

• Z：顺时针旋转（驱动端看）

• DB16：内置16 bar溢流阀

• W：带脚座

• G1：进出口 G1"（1 寸管螺纹）

• L：L 型法兰端

二、核心技术参数（标准型）

• 排量：16 cm³/r

• 流量：≈23.6 L/min @1450 rpm

• 连续工作压力：25 bar；峰值 30 bar

• 转速范围：950–3600 rpm（推荐 1450 rpm）

• 介质粘度：5–20000 mm²/s（液压油、齿轮油、润滑油）

• 温度：−25℃～+80℃（NBR）；可选 FKM 至150℃

• 材质：

• 泵体：EN‑GJL‑250（灰铸铁 GG25）

• 齿轮 / 轴：16MnCrS5 渗碳淬火钢

• 轴承：P10/DU 复合滑动轴承（可短时间干转）

• 密封：NBR（标准）/ FKM（高温）

• 接口：G1" 内螺纹

• 驱动轴：φ24 mm 圆柱轴，带键槽

• 重量：≈18 kg

三、性能曲线（参考）

• 流量–转速：线性正相关（1450 rpm ≈23.6 L/min）

• 流量–压力：25 bar 下流量衰减 < 5%（容积效率高）

• 噪音：≈59 dB(A) @1450 rpm/25 bar

四、典型应用

• 工业齿轮箱、轴承集中润滑系统

• 机床、冶金、风电、船舶低压液压站

• 输送：ISO VG46–220 液压油 / 齿轮油

五、配套与订货

• 常用配套：RICKMEIER DBV40 溢流阀（订货号 5132869/40/1，DN40/40 bar）

• 原厂订货号：47488（对应 R25/16 FL‑Z‑DB16‑W‑G1‑L）

六、安装与调试要点

1. 安装：L 型法兰 + 脚座（B35），底装 / 侧装均可，避免轴向受力

2. 驱动：电机功率 **≥1.1 kW @25 bar/1450 rpm**，建议配弹性联轴器

3. 吸油：吸油口 **≥G1"，吸油高度≤1 m**，推荐100 μm吸油过滤器

4. 调压：内置 DB16 溢流阀出厂预设 16 bar，现场可5–25 bar调节
