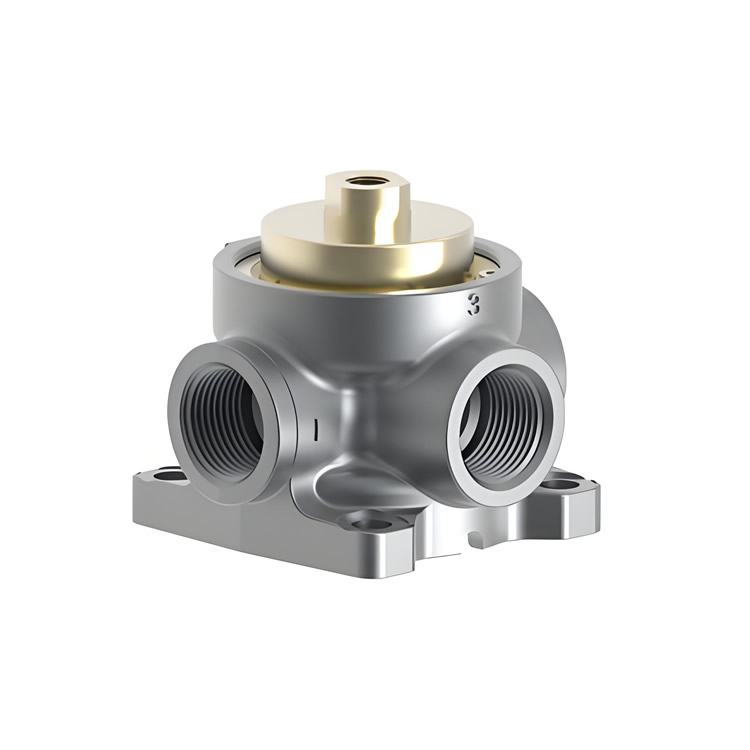

隔膜提升阀空气先导阀

型号：590AB310

590A 系列 3/4 管空气先导阀采用经典的汉弗莱隔膜提升阀原理。不平衡的空气弹簧复位设计确保了可靠的移位和气密密封，无论是驱动还是非驱动。紧凑的设计允许近距离安装到工作中，并实现快速循环/快速排气。坚固的 2 通或 3 通阀提供常闭、标准或可选黄铜阀体结构（用于替代介质）。

媒体 空气、惰性气体、温和液体

阀门功能 单导频，常闭

管道类型 内联，直接管道

端口尺寸 3/4 NPT (先导端口: 1/8 NPSF)

端口数量 3个端口

职位数量 2个职位

尺寸 （in） HxWxD 3.12x4x3.53

包括的选项 先导助推器

操作类型 空气引导

流量-SCFM @ 100 psig 250

流量-LPM @ 6.9 bar 7079

ESEOD (节流孔) - in (mm) 0.490 (12.46)

流量系数 (Cv) 4.33

润滑 不需要

压力范围 (psi) 10-125

阀门压力为:

推荐先导压力 (psi):

<= 30 磅/平方英寸 60磅/平方英寸 90磅/平方英寸 120磅/平方英寸

22 34 46 58

运行速度 (循环/分钟) 600

环境温度范围 (⁰ f) 0 ~ 225

润湿材料 铝，SST，布纳N

重量 (盎司) 25.0
