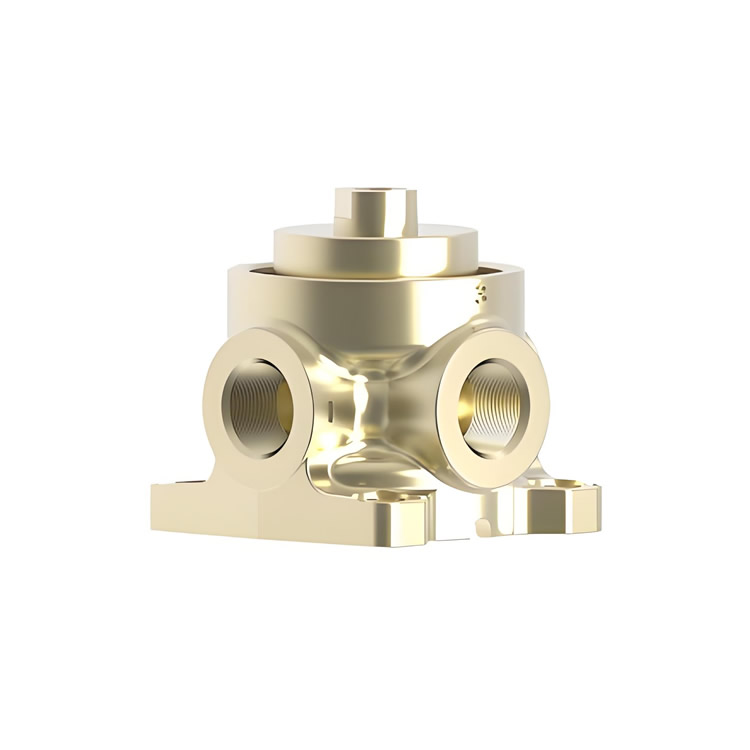

隔膜提升阀空气先导阀

型号：500AB310

500A 系列 1/2 管空气先导阀采用经典的汉弗莱隔膜提升阀原理。不平衡的空气弹簧复位设计确保了可靠的移位和气密密封，无论是驱动还是非驱动。紧凑的设计允许近距离安装到工作中，并实现快速循环/快速排气。坚固的 2 通或 3 通阀采用标准黄铜阀体结构（用于替代介质）常闭。

媒体 空气、惰性气体、温和液体

阀门功能 单先导，常闭

管道类型 直联式直接管道

端口大小 1/2 NPT（先导端口：1/8 NPSF）

端口数 3 个端口

职位数量 2 个职位

尺寸（英寸）高 x 宽 x 深 3.12 x 2.94 x 3.06

包含的选项 飞行员助推器

作类型 空中驾驶

流量 - SCFM @ 100 psig 160

流量 - LPM @ 6.9 bar 4530

ESEOD（孔口）- 英寸（毫米） 0.385 (9.78)

流量系数 （Cv） 2.67

润滑 不需要

压力范围 （psi） 10-125

在阀门压力为：

推荐先导压力 （psi）：

<=30 磅/平方英寸 60磅/平方英寸 90磅/平方英寸 120磅/平方英寸

22 34 46 58

运行速度（周期/分钟） 600

环境温度范围 （⁰F） 0~225

接液材料 黄铜、SST、丁腈橡胶 N

重量（盎司） 47.0
