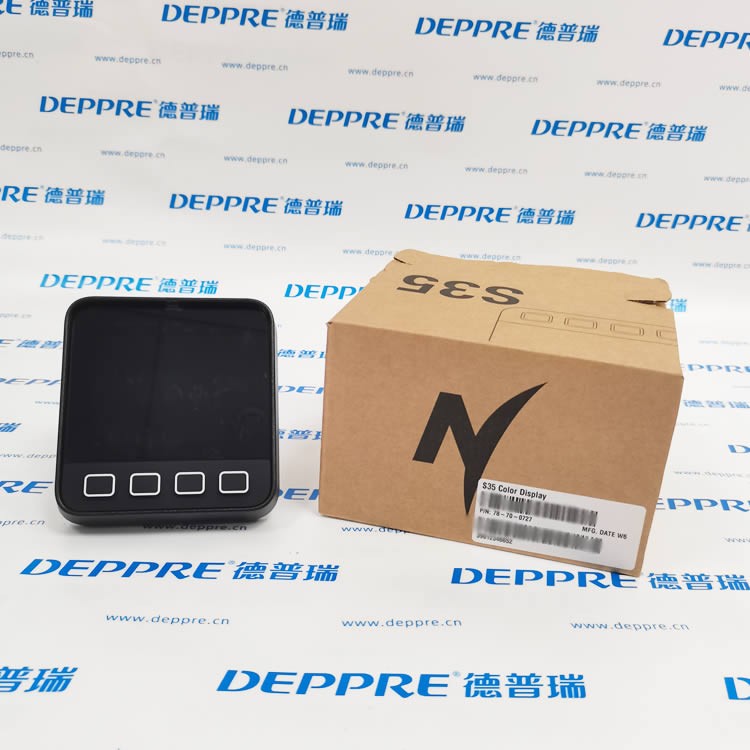

Murphy S35 彩色显示屏仪表
Murphy 摩菲），美国品牌；此型号78‑70‑0727，REV‑A，固件 ENO‑ROC‑K01.505，德国组装Palmer Joh。 替代老型号 PV101，是工程机械 / 柴油发动机专用可编程彩色人机显示终端。
基础硬件参数
表格
| 项目 | 规格 |
|---|---|
| 屏幕 | 3.5 英寸 TFT 彩色 LCD，QVGA 320×240，24 位真彩色，防眩光表面，800nit 高亮，阳光下可视 |
| 操作 | 4 个物理触觉按键，支持戴手套操作Palmer Joh... |
| 供电 | 6‑36 VDC 宽压车载直流供电，反极性保护 |
| 防护等级 | 前面板 IP67，适合户外潮湿粉尘环境Palmer Joh... |
| 处理器 | Cortex‑M33，160MHz，FreeRTOS 实时系统 |
| 存储 | 1MB Flash，支持数据记录、故障日志存储Enovation ... |
通讯与 IO 接口
CAN 2.0B：支持 J1939 / CANopen；波特率 250k/500k/1M 可选择，柴油发动机主流总线接口
RS485 半双工：外接传感器、扩展设备
USB‑C：用于程序配置、下载 LOGO、语言、参数脚本
2 路模拟量输入：0‑5V / 4‑20mA，可接油压、温度变送器
核心产品功能
发动机整机监控：读取 J1939 发动机 70 + 参数：转速、水温、机油压力、电压、运行小时、油耗、DEF 尿素液位等Enovation ...
故障诊断：读取 DTC 故障码，报警提示，记录故障历史日志
控制功能：发动机启停、转速调节、后处理 DPF 再生控制、报警继电器输出逻辑Enovation ...
高度可组态：自定义画面布局、报警阈值、公司 LOGO、多语言切换，支持数据记录功能Enovation ...
出厂自带发动机监控模板，到手可直接对接标准 J1939 电控发动机，也可做客户定制画面。
典型应用场景
柴油发电机组、移动电站
工程机械：挖掘机、装载机、空压机
农业机械、港口设备、工程车辆
船舶辅机柴油发动机监控
适配满足 Tier4 / Stage V 排放电控柴油机

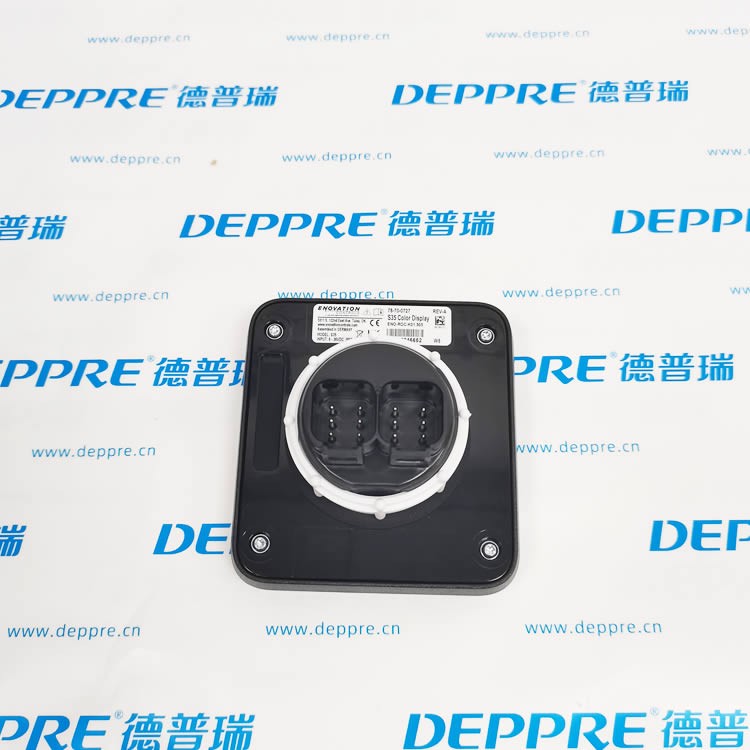

标签实物信息
Part No：78‑70‑0727
固件版本：ENO‑ROC‑K01.505
硬件版本：REV‑A
产地：Assembled in GERMANY（德国组装）
环境条件
工作温度：‑30℃ ~ +70℃
抗振动冲击，车载级，适合移动设备恶劣工况
